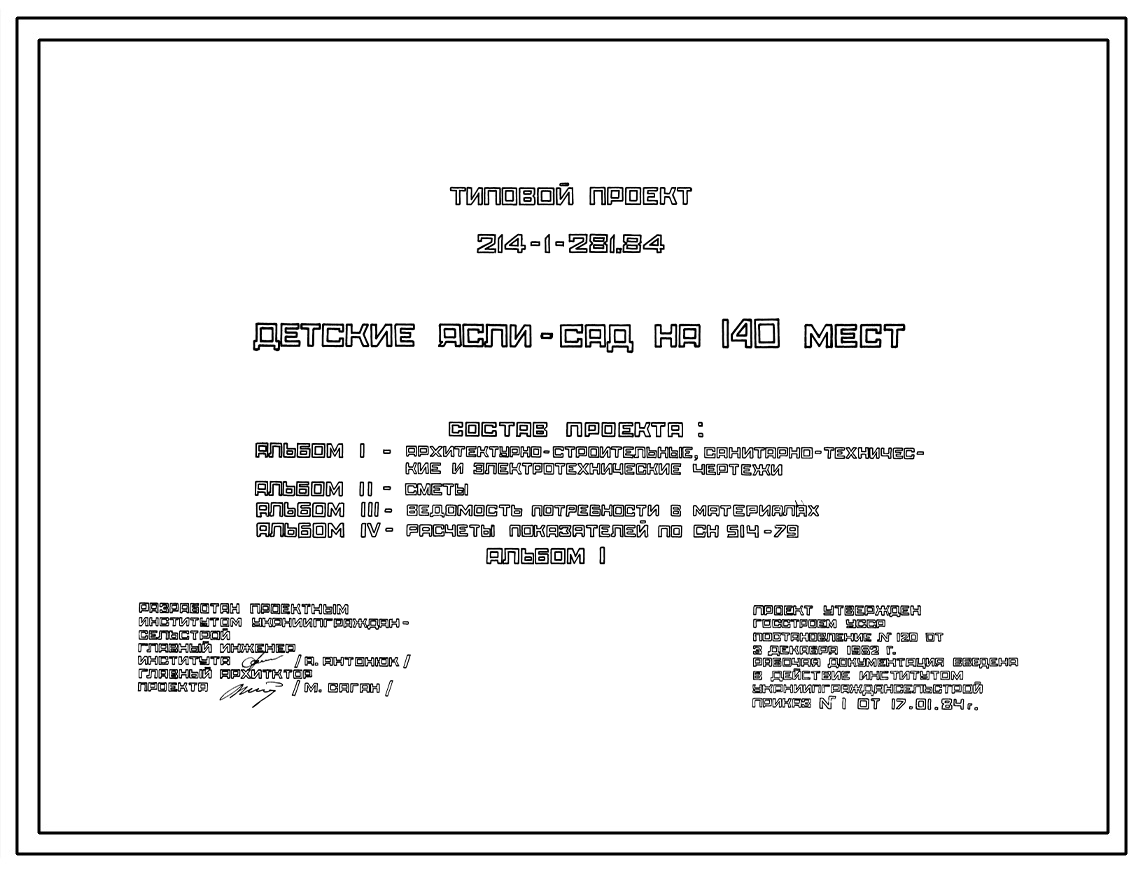

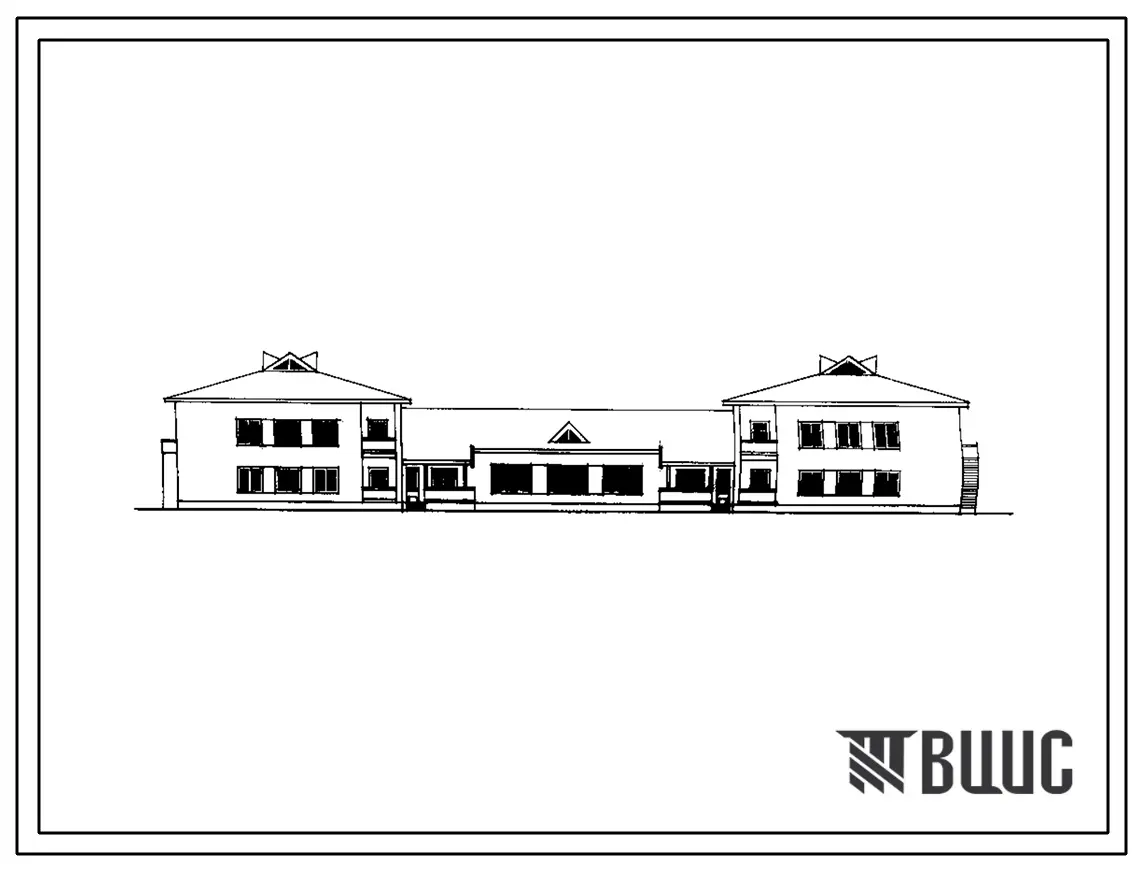

Типовой проект 214-1-281.84 ДЕТСКИЕ ЯСЛИ-САД НА 140 МЕСТ (проект переведен в DWG)

Общие данные

Номер проекта

214-1-281.84

Наименование проекта

ДЕТСКИЕ ЯСЛИ-САД НА 140 МЕСТ (проект переведен в DWG)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома

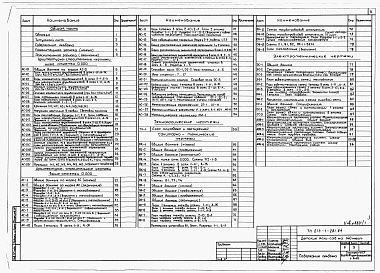

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

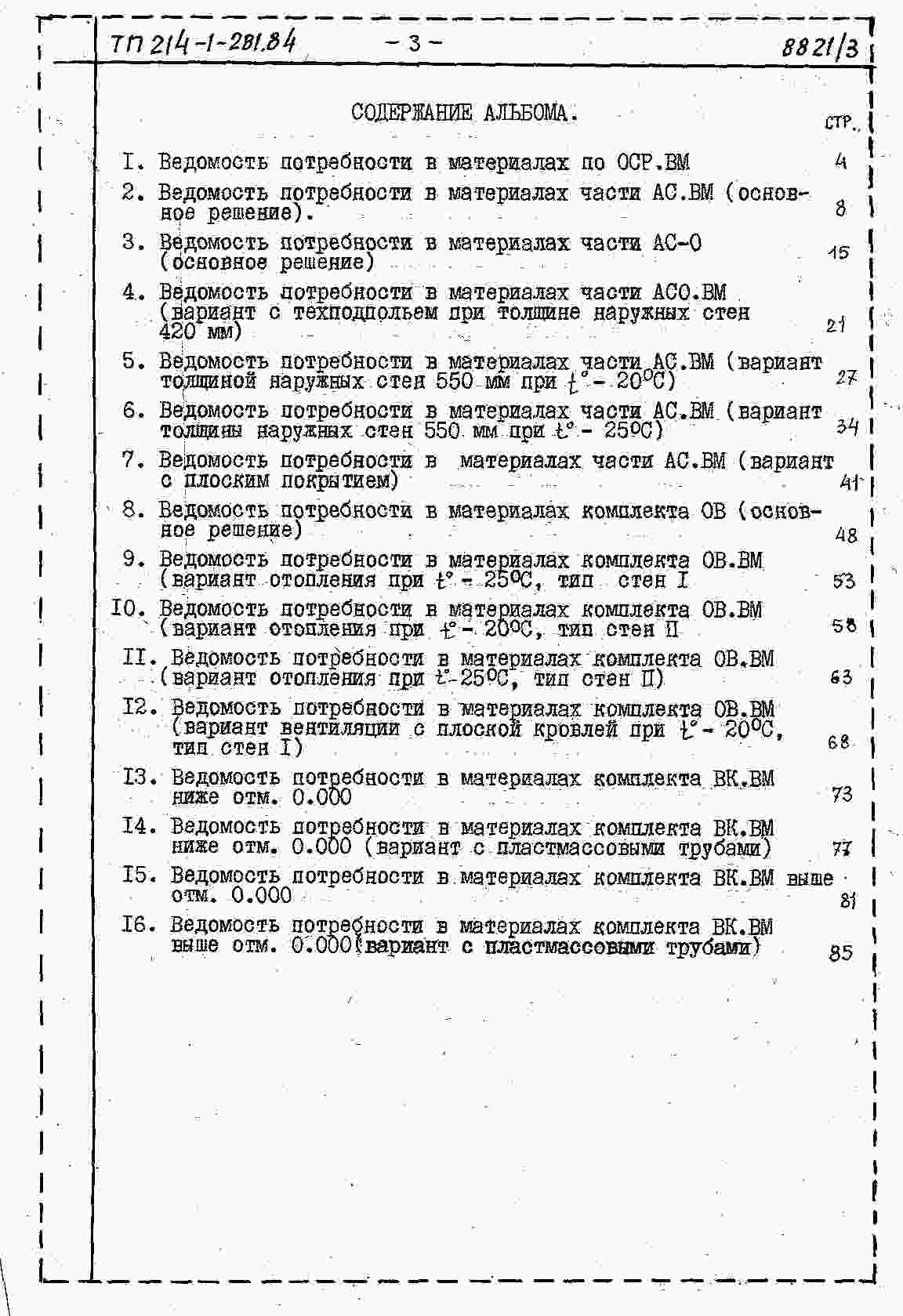

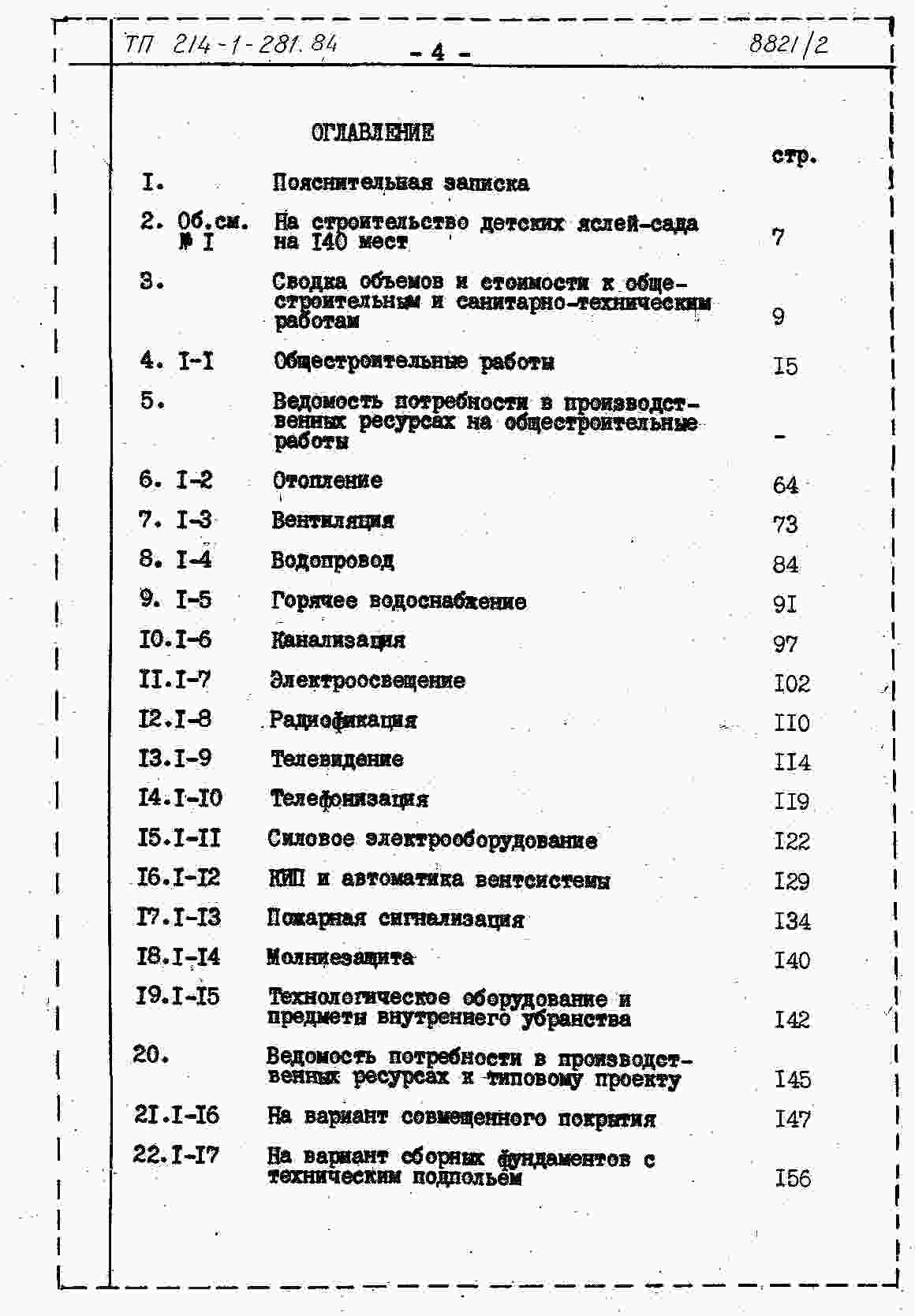

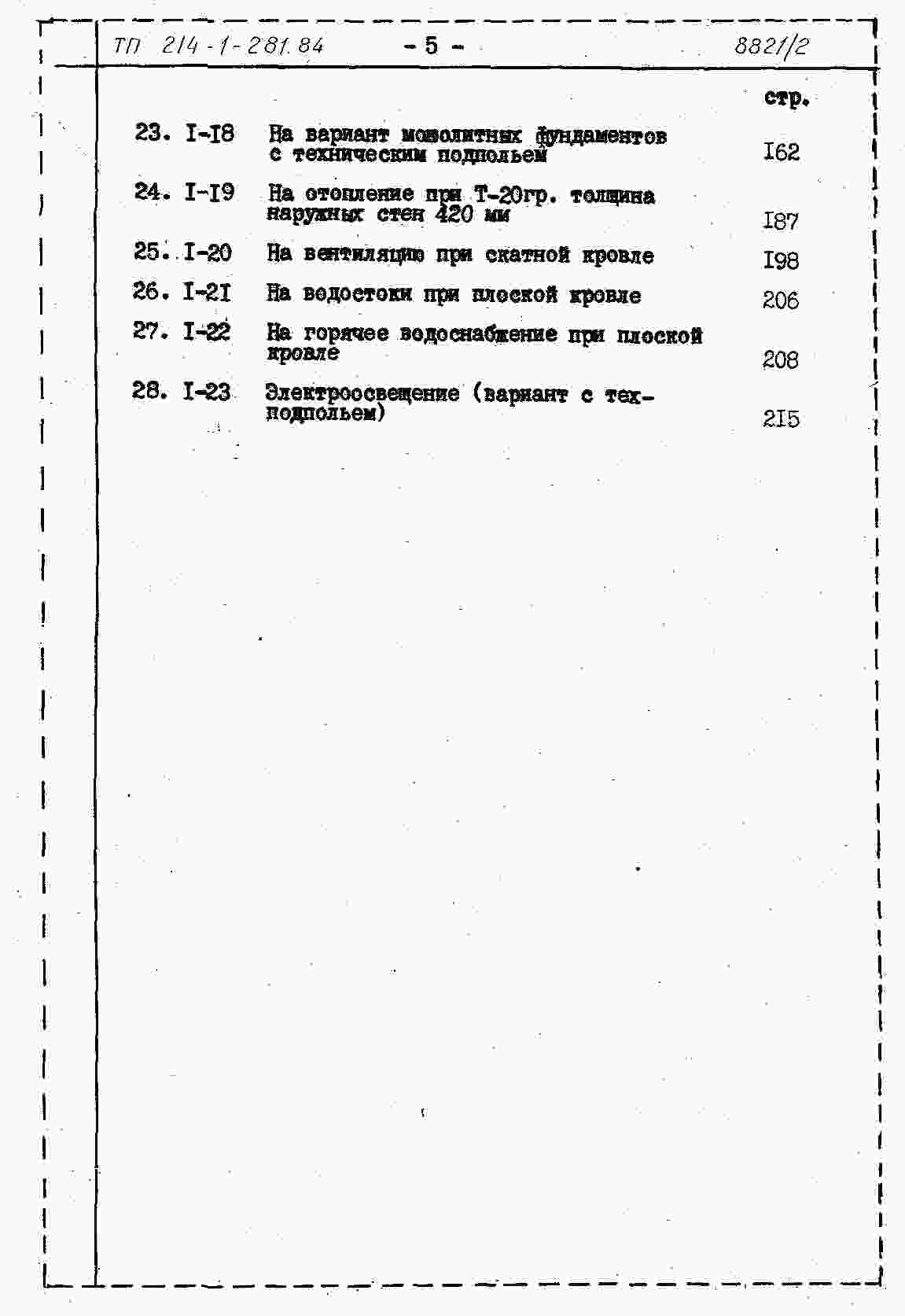

Альбом 2
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

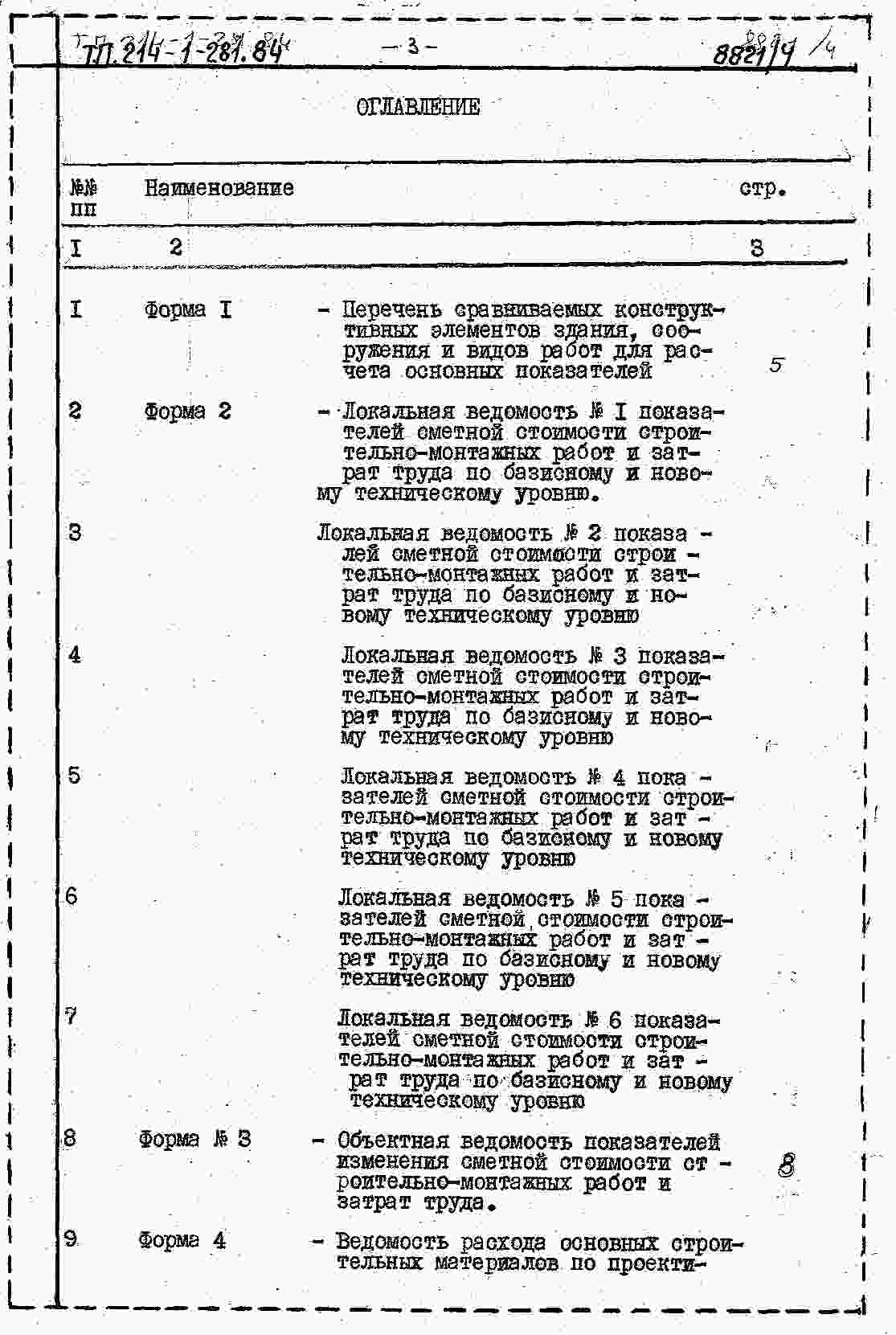

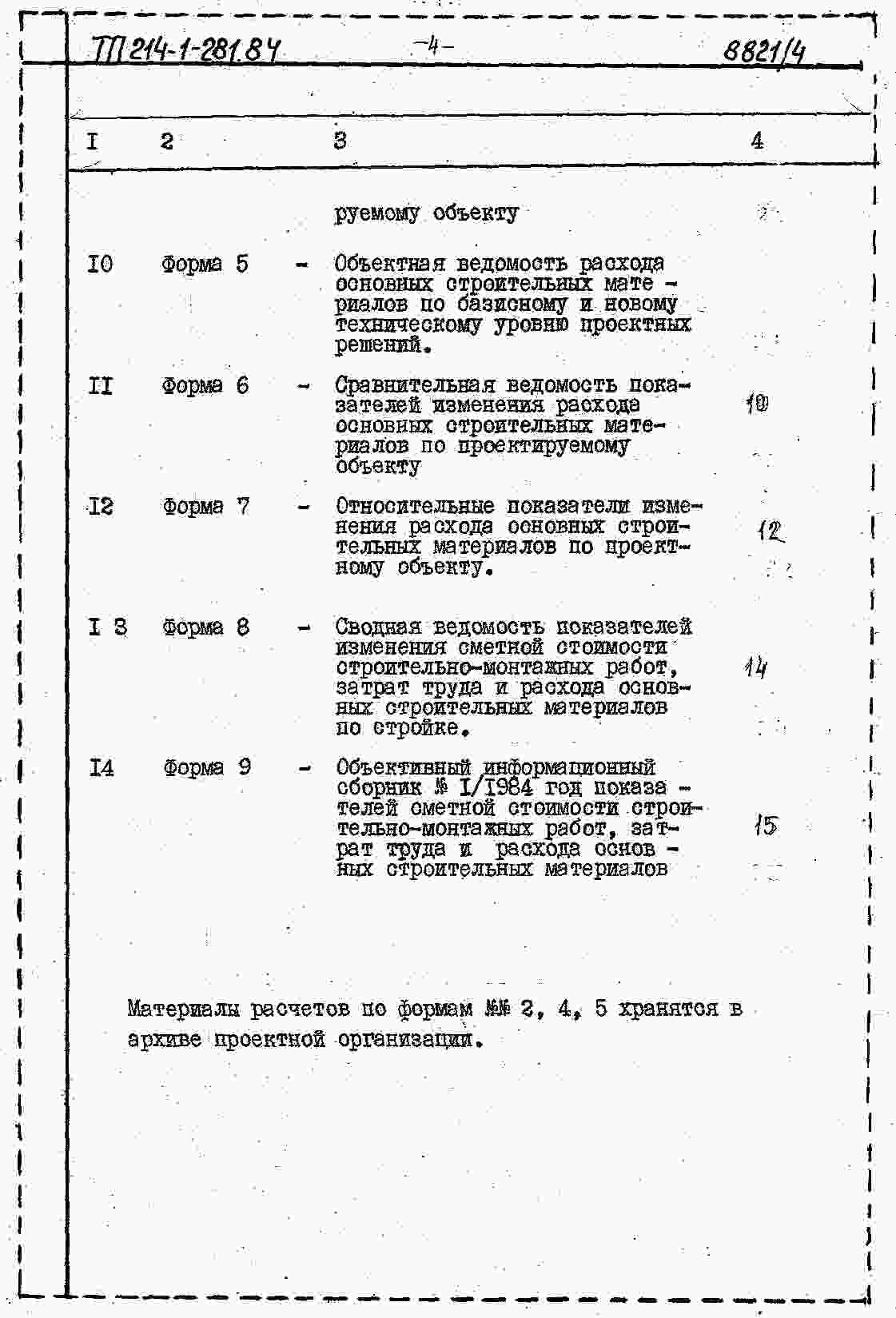

Альбом 4

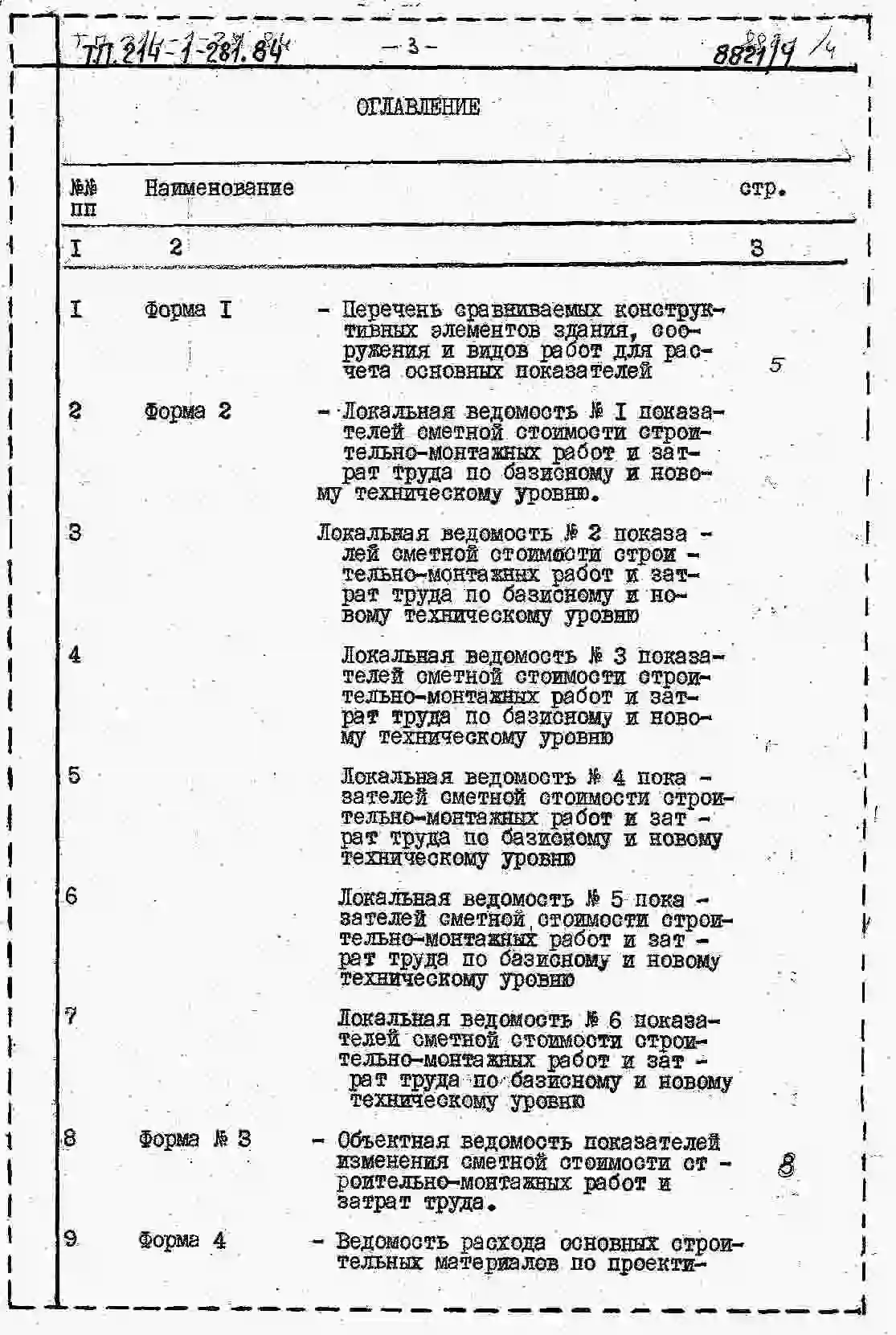

Расчеты показателей по СН 514-79
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

проект переведен в DWG

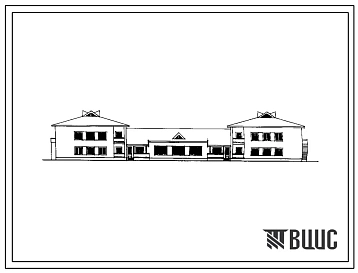

ДЕТСКИЕ ЯСЛИ-САД НА 140 МЕСТ.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Приемная – 41,90 м2.

Игральная – 116,00 м2.

Спальня – 87,50 м2.

Туалетная – 94,70 м2.

Буфетная – 18,00 м2.

Раздевальная – 72,00 м2.

Групповая – 199,20 м2.

Спальня – 200,00 м2.

Зал – 75,00 м2.

Кладовая физкульт.инвентаря – 6,00 м2.

Методический кабинет – 12,00 м2.

Медицинская комната – 7,5 м2.

Приемная – 5,0 м2.

Палата – 6,8 м2.

Дезинфекционная – 2,2 м2.

Холл – 13,4 м2.

Кабинет заведующего – 12,0 м2.

Комната персонала – 7,5 м2.

Электрощитовая – 3,6 м2.

Кладовая чистого белья – 6,0 м2.

Душевая – 2,3 м2.

Уборная персонала – 2,1 м2.

Кухня с раздаточной – 22,2 м2.

Моечная – 3,60 м2.

Заготовочный цех – 8,00 м2.

Кладовая сухих продуктов – 7,90 м2.

Кладовая овощей – 4,10 м2.

Загрузочная – 8,30 м2.

Гладильная, стиральная – 24,0 м2.

Хозяйственная кладовая – 3,10 м2.

Тамбур – 26,69 м2.

Коридор – 84,50 м2.

Теплопункт – 29,26 м2.

Венткамера – 20,30 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – монолитные бутобетонные (вариант – сборные железобетонные плиты по серии 1.112-5 вып.1,2,4. Типоразмеров – 5. – сборные бетонные блоки стен подвалов по ГОСТ 13579-78. Типоразмеров – 6).

Стены – кирпичные.

Перегородки – каркаснопанельные по серии 1.231-4 вып.1. типоразмеров – 5. Кирпичные.

Перемычки – сборные железобетонные по серии 1.138-10, вып.1,3. Типоразмеров – 12.

Перекрытия (покрытие) – сборные железобетонные панели по серии 1.141-1 вып.58,60. Типоразмеров – 9. (вариант – сборные железобетонные панели из легкого бетона по сериям 1.141-10 вып.10, 1.141-9, вып.7,9. Типоразмеров – 8).

Лестницы – сборные железобетонные марши по серии 1.251-3, вып.1. типоразмеров – 1. И площадки по серии 1.252-1, вып.1. типоразмеров – 2.

Покрытие – скатное чердачное (вариант – плоское, совмещенное).

Стропила – из пиломатериалов.

Кровля – волнистые асбестоцементные листы (вариант – рулонный ковер).

Полы – паркет, линолеум, цементные, керамическая плитка по серии 2.244-1, вып.4.

Окна – по серии 1.236-6, вып.1, ч.2. типоразмеров – 4.

Двери – по серии 1.136-10. Типоразмеров – 2. По серии 1.136-11. Типоразмеров – 4.

Наибольшая масса монтажного элемента (панель перекрытия) – 2,8т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – система объединенная хозяйственно-питьевая и противопожарная. Расчетный напор на вводе – 14м.вод.ст. Расчетный расход воды на хозяйственно-питьевые нужды – 3,07л/с, на внутреннее пожаротушение – 2,5л/с.

Канализация – раздельная, бытовая и производственная во внешнюю сеть.

Отопление – центральное, водяное от внутрипоселковых сетей. Параметры теплоносителя Т=95-700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение – централизованное от внешней сети. Расчетный напор на вводе 14м.вод.ст. Расчетный расход воды – 1,46л/с.

Электроснабжение – от внешней сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, телевидение, звонковая и пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – 1 место. Показатели приведены для условий строительства при расчетной температуре -200С. Сметная документация составлена в нормах и ценах 1984г.
