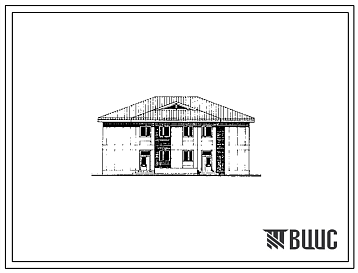

Типовой проект 213-1-437.13.87 ДЕТСКИЕ ЯСЛИ-САД НА 45 МЕСТ СО СТЕНАМИ ИЗ ЛЕГКОБЕТОННЫХ БЛОКОВ

Общие данные

Номер проекта

213-1-437.13.87

Наименование проекта

ДЕТСКИЕ ЯСЛИ-САД НА 45 МЕСТ СО СТЕНАМИ ИЗ ЛЕГКОБЕТОННЫХ БЛОКОВ

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома

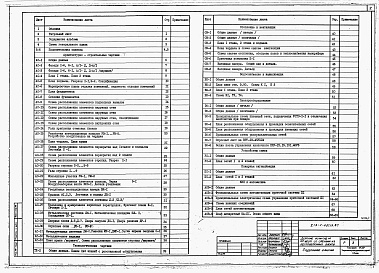

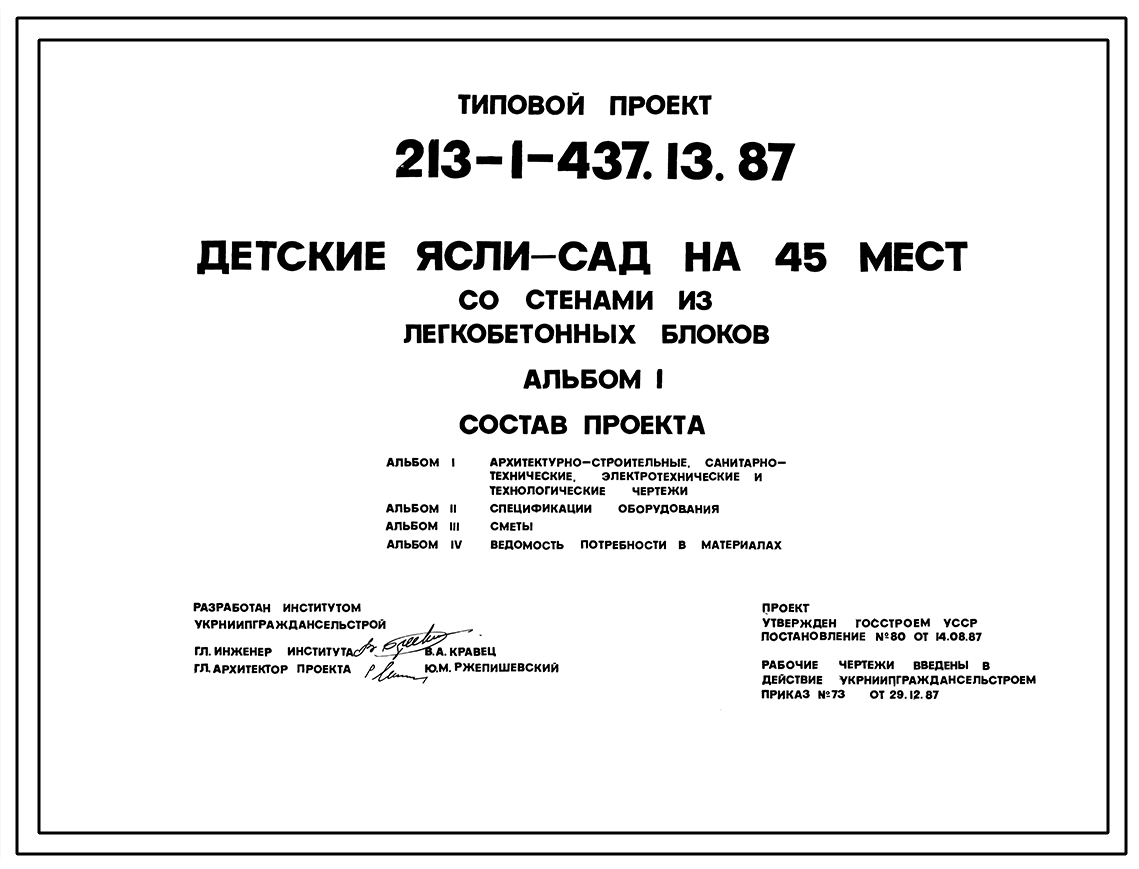

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

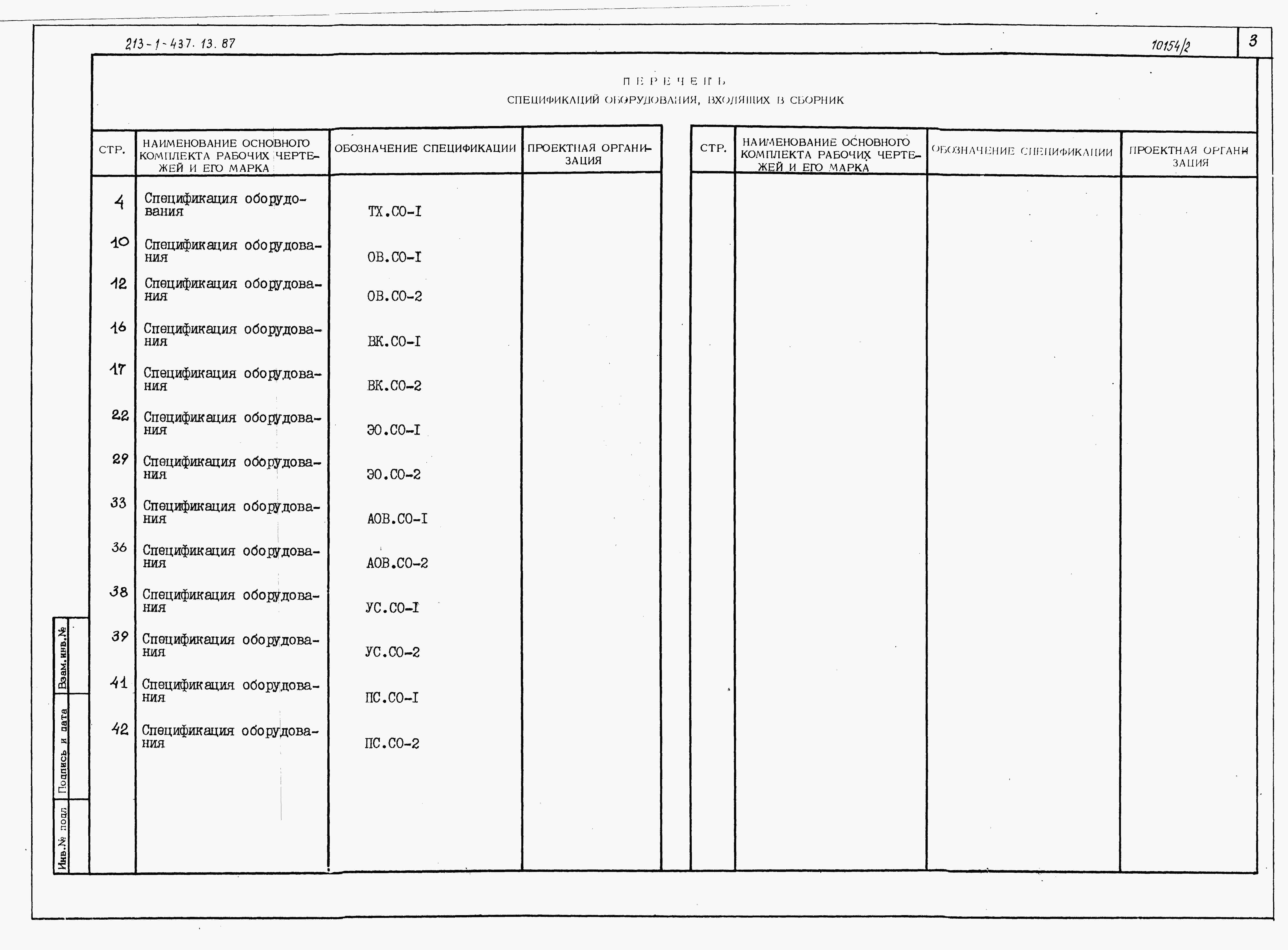

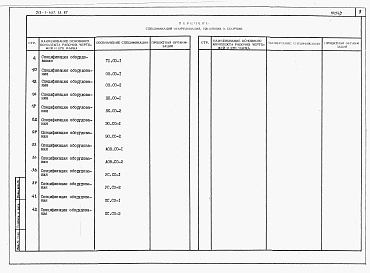

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

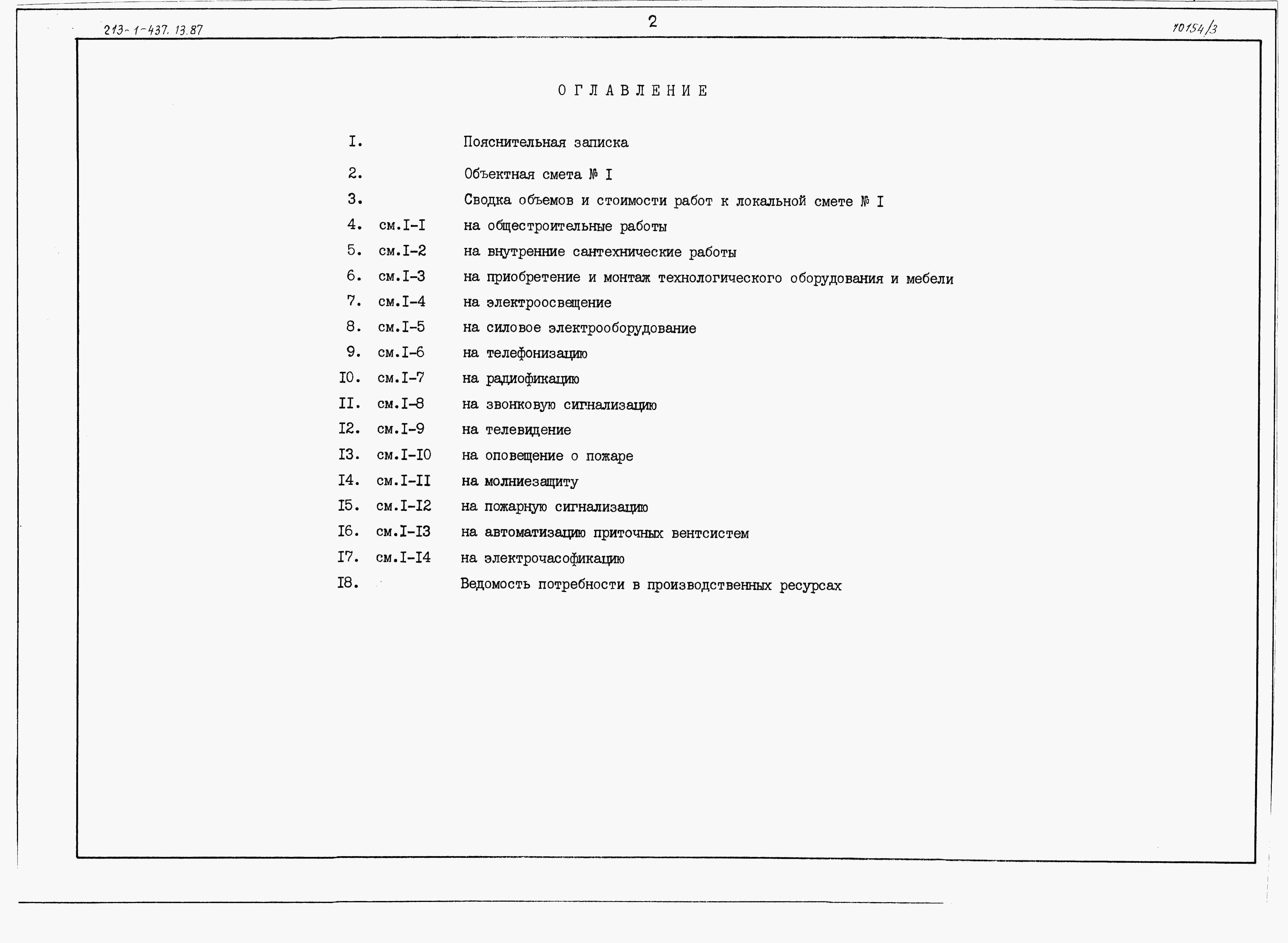

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

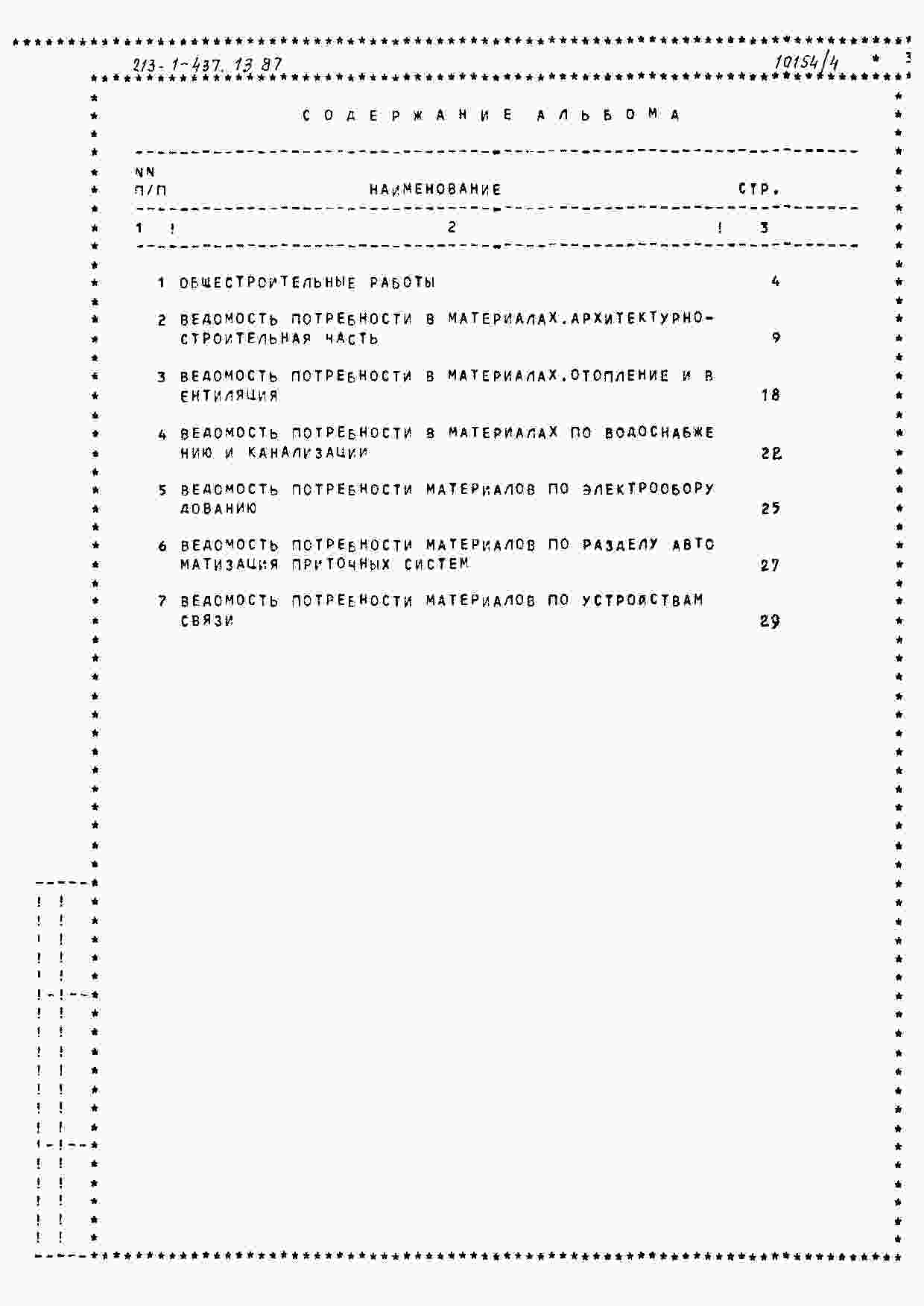

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ДЕТСКИЕ ЯСЛИ-САД НА 45 МЕСТ СО СТЕНАМИ ИЗ ЛЕГКОБЕТОННЫХ БЛОКОВ /ДЛЯ УКРАИНСКОЙ ССР/.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ 1 ЭТАЖА

Приемная – 17,20м2.

Игровая – 51,88 м2.

Спальня – 36,77 м2.

Туалетная – 14,22 м2.

Буфетная – 3,96 м2.

Постирочная – 11,64 м2.

Санузел, душевые – 4,70 м2.

Электрощитовая – 3,74 м2.

Кладовая овощей – 4,24 м2.

Доготовочный и заготовочный цеха, моечная – 26,86 м2.

Кладовая сухих продуктов – 6,63 м2.

Коридоры – 14,59 м2.

Тамбуры – 12,95 м2.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ 2 ЭТАЖА.

Раздевалка – 23,49 м2.

Игровая – 51,88 м2.

Спальня – 47,21 м2.

Кабинет заведующего – 16,41 м2.

Медицинская комната – 8,17 м2.

Изолятор – 4,87 м2.

Приемная изолятора – 5,62 м2.

Санузел – 6,68 м2.

Коридор – 22,36 м2.

Буфетная – 5,58 м2.

Кладовая белья – 4,69 м2.

Туалетная – 21,87 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – монолитные бутобетонные, бут марки 200, бетон марки 100.

Подпольные каналы – сборные железобетонные лотки по серии 1.219.1-3. Типоразмеров – 2. По серии 3.006.1-2/82, вып.1-1 – сборные железобетонные плоские литы по серии 1.243.1-4. Типоразмеров – 1. По серии 3.006.1-2/82, вып.1-2. Типоразмеров – 1.

Стены наружные – крупные легкобетонные блоки толщиной 400мм по серии 1.133.1-7, вып.1-1,1-2. Типоразмеров – 13.

Стены внутренние – крупные железобетонные блоки толщиной 200мм по серии 1.134.1-15, вып.1-1, 1-2. Типоразмеров – 5.

- вентиляционные железобетонные блоки толщиной 280мм по серии 1.134-2, вып.4,5. Типоразмеров – 2.

Перегородки – кирпичные, из гипсокартонных листов на деревянном каркасе по серии 1.231.9-10 вып.2.

Перемычки, прогоны – сборные железобетонные по серии 1.038.1-1, вып.1. типоразмеров – 2. По серии 1.225.1-3. Типоразмеров – 1.

Перекрытия – сборные железобетонные плиты по серии 1.141-1, вып.64. типоразмеров – 2.

Лестницы – сборные железобетонные марши по серии 1.251.1-4, вып.1. типоразмеров – 1. И площадки по серии 1.252.1-4, вып.1. типоразмеров – 2.

Кровля – волнистые асбестоцементные листы унифицированного профиля по обрешетке из реек.

Стропила – из пиломатериалов.

Полы – линолеум, мозаичные, керамическая плитка по серии 2.244-1, вып.4.

Окна – деревянные спаренные по серии 1.236.5-12, вып.1. типоразмеров – 2.

Двери внутренние – деревянные по серии 1.136-10. Типоразмеров – 3.

Двери наружные – деревянные по серии 1.136.5-19. Типоразмеров – 2.

Противопожарные по серии 1.236-5-19, вып.1. Типоразмеров – 1.

Индивидуальные. Типоразмеров – 2.

Наибольшая масса монтажного элемента (панель перекрытия) – 2,85т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – система хозяйственно-питьевая. Расчетный напор на вводе – 14м.вод.ст. Расчетный расход воды – 0,64л/сек.

Канализация – раздельная: бытовая и производственная во внешнюю сеть.

Отопление – центральное, водяное от внешней сети. Параметры теплоносителя Т=95-700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение – централизованное от внешней сети. Расчетный напор на вводе 14м.вод.ст. Расчетный расход воды – 0,566л/сек.

Электроснабжение – от внешней сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, телевидение, звонковая и пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – 1 место. Сметная документация составлена в нормах и ценах 1984г.
