Типовой проект 211-1-472.13.88 ДЕТСКИЕ ЯСЛИ-САД НА 95 МЕСТ В КОНСТРУКЦИЯХ СЕРИИ 1.090.1-1

Общие данные

Номер проекта

211-1-472.13.88

Наименование проекта

ДЕТСКИЕ ЯСЛИ-САД НА 95 МЕСТ В КОНСТРУКЦИЯХ СЕРИИ 1.090.1-1

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Купить чертежи малым комплектом On Line
Наименование
Описание комплекта
Количество
листов
Формат
чертежей
Цена
комплекта
211-1-472.13.88 Фасады, Планы, Разрезы
Альбом 1  Лист 4, 12 - 17
7
TIF
1750 руб.
Купить паспорт проекта On Line
Наименование
Описание
Формат
поставки
Цена
паспорта
Паспорт проекта
211-1-472.13.88
Краткое описание проекта
PDF
360 руб.


Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта



Купить альбом или проект целиком по безналичному расчету
Номер альбома
Наименование
Состав альбома
Проект целиком

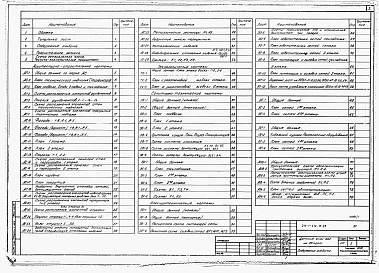

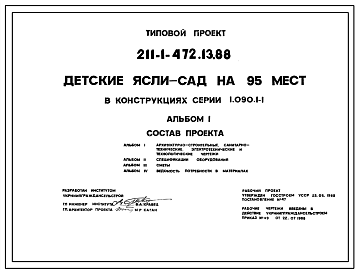

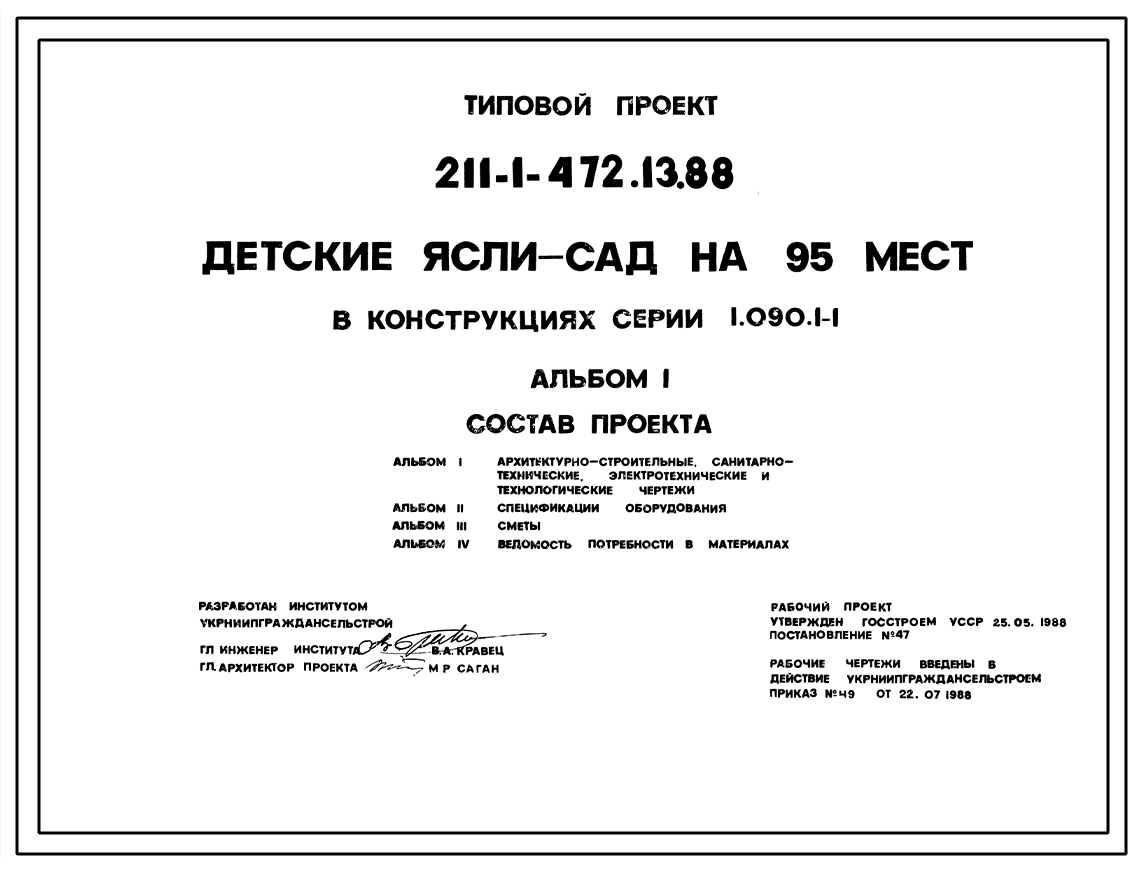

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

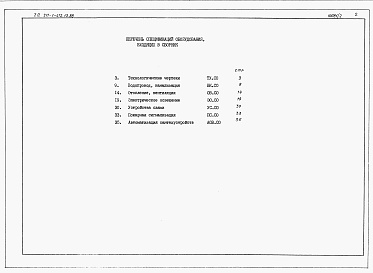

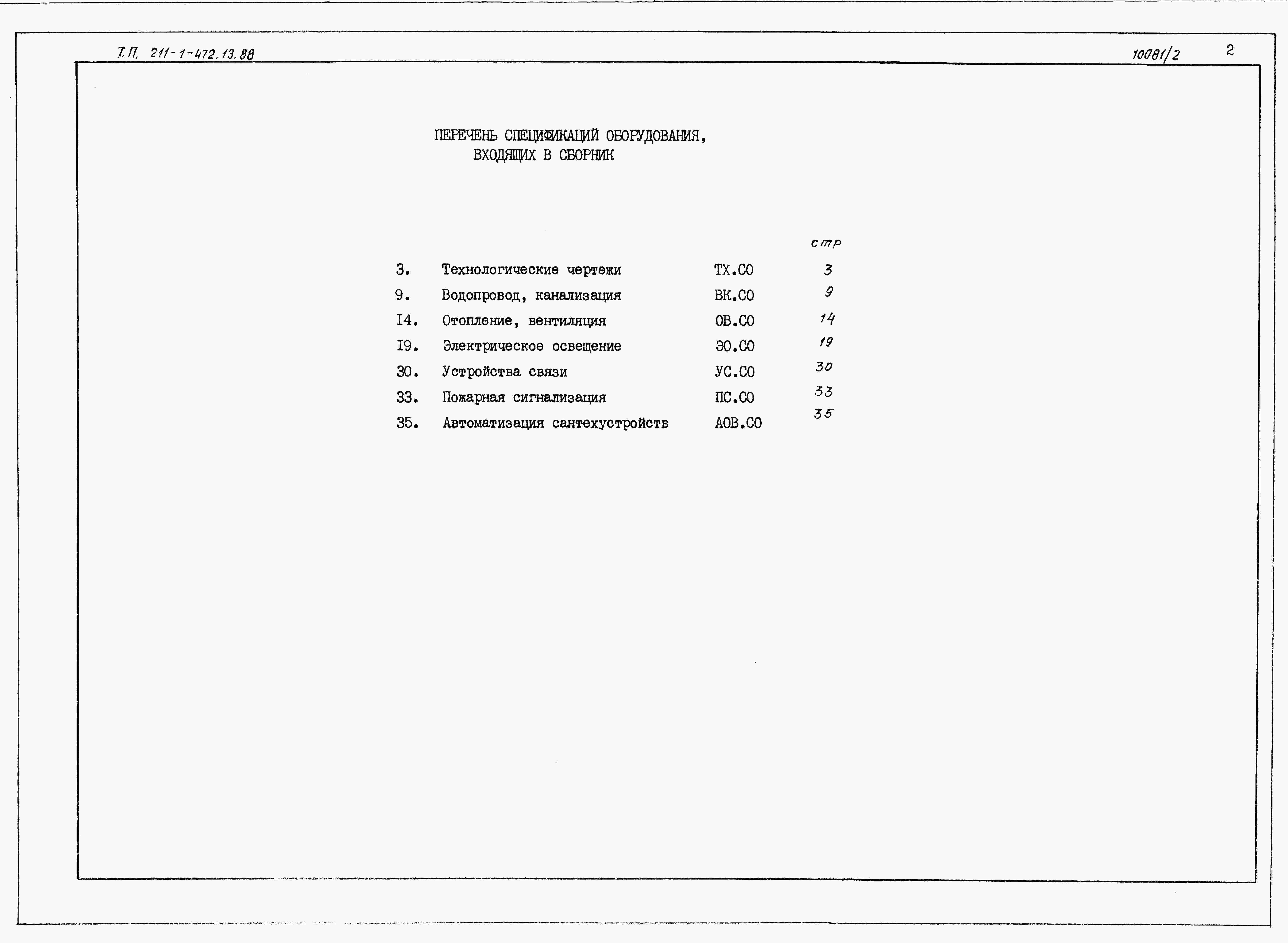

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

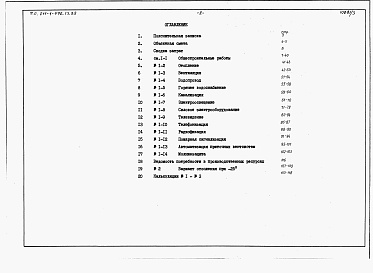

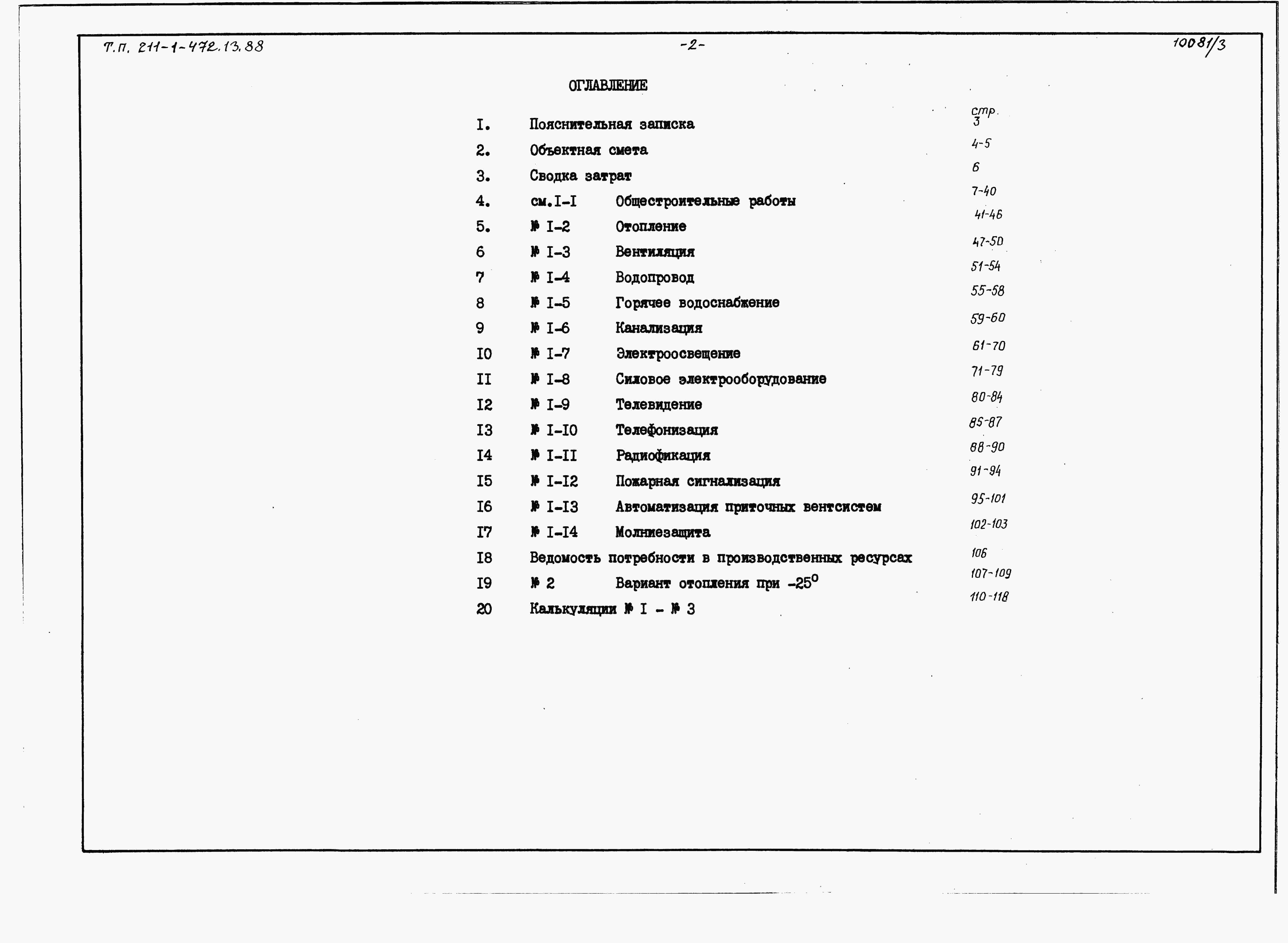

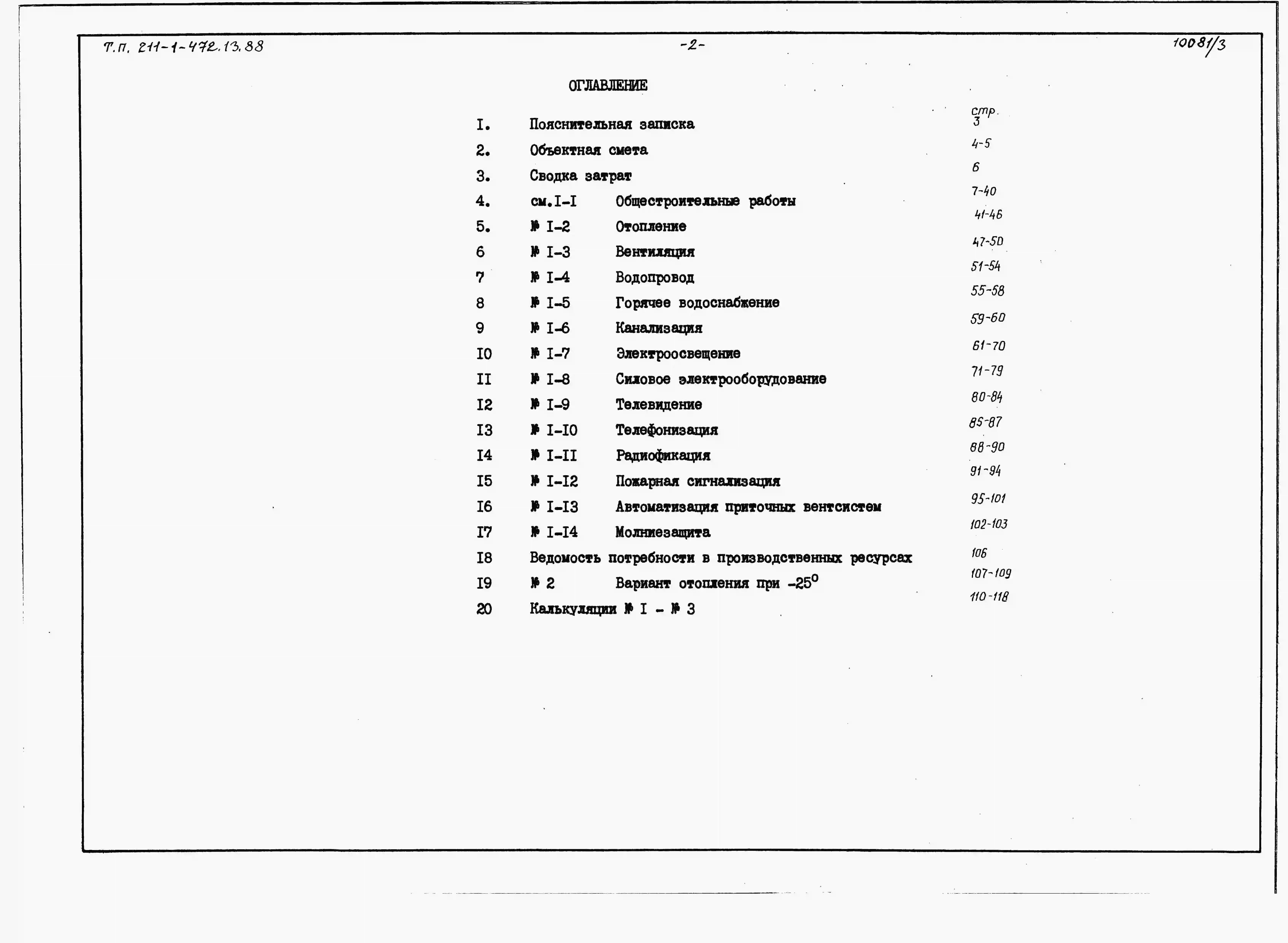

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

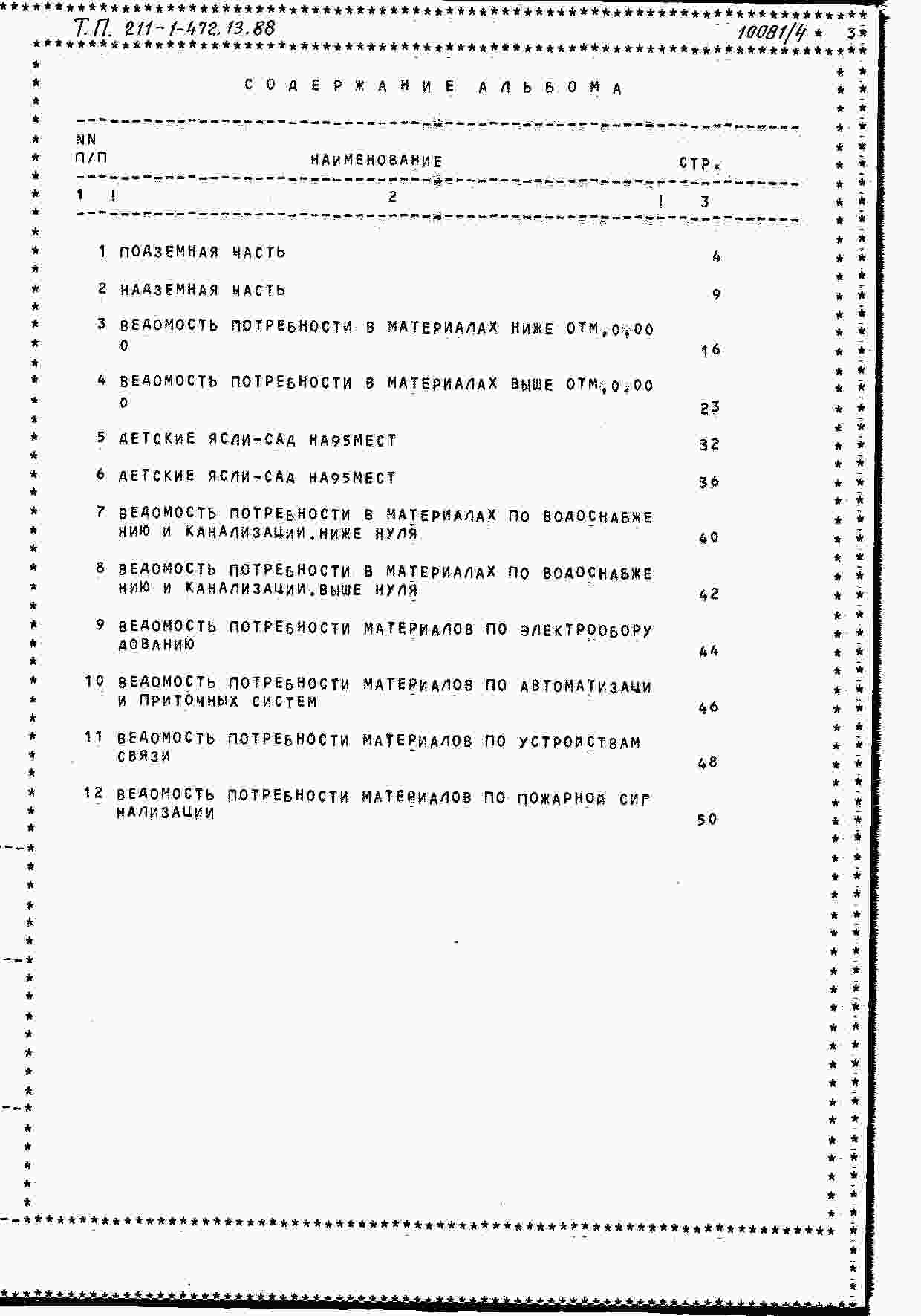

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

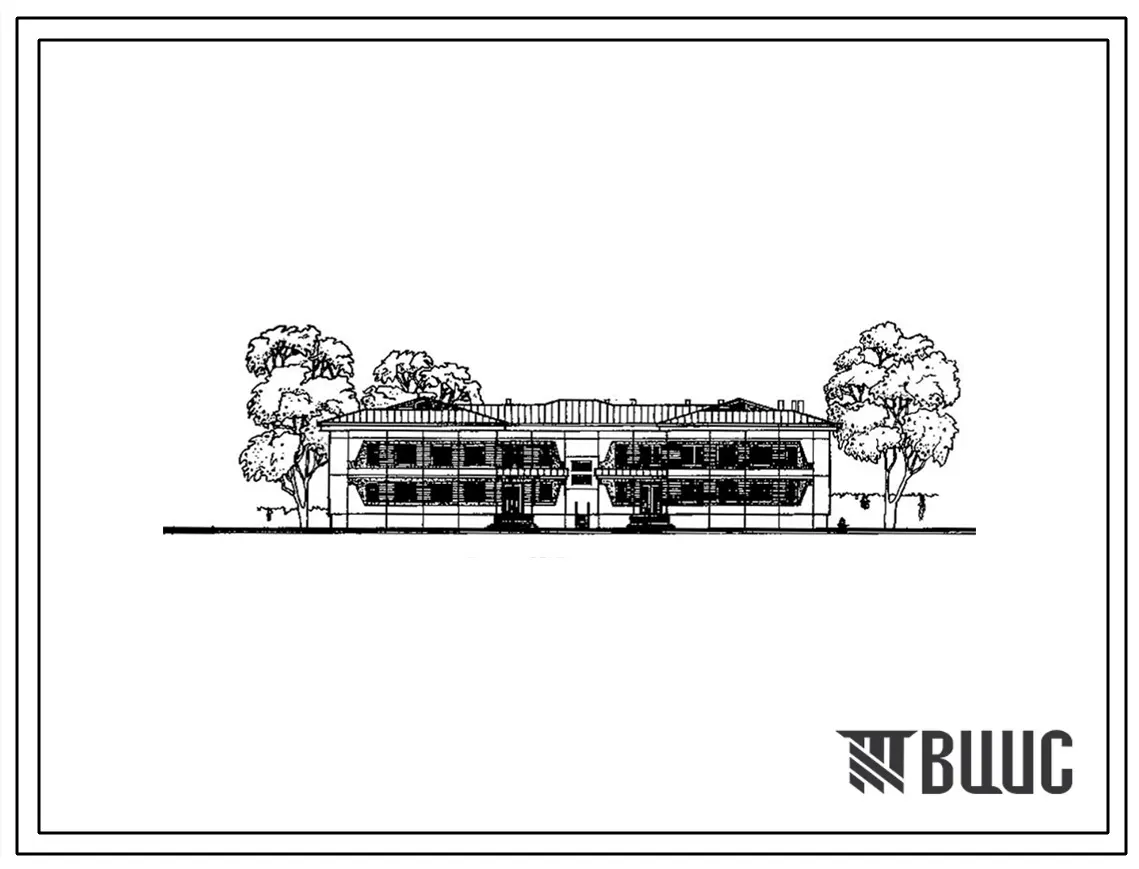

ДЕТСКИЕ ЯСЛИ-САД НА 95 МЕСТ В КОНСТРУКЦИЯХ СЕРИИ 1.090.1-1

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 этаж.

Раздевальная – 18,98м2.

Групповая – 50,01 м2.

Спальня – 82,96 м2.

Туалетная – 39,4 м2.

Буфетные – 7,80 м2.

Приемная – 24,52 м2.

Игральная – 51,01 м2.

Стиральная – 9,09 м2.

Гладильная – 11,35 м2.

Кладовая чистого белья – 6,00 м2.

Комната персонала (гардеробная) – 10,50 м2.

Санузел для персонала – 3,38 м2.

Душевая – 1,50 м2.

Доготовочный цех – 13,30 м2.

Раздаточная – 4,10 м2.

Моечная – 7,90 м2.

Заготовочный цех – 8,43 м2.

Кладовая сухих продуктов – 9,20 м2.

Кладовая овощей – 3,87 м2.

Хозяйственная кладовая – 3,62 м2.

Электрощитовая – 5,30 м2.

Вестибюль – 14,62 м2.

Тамбур – 23,47 м2.

Загрузочная – 3,66 м2.

Коридор – 16,24 м2.

Помещение для приготовления дезинфицирующих средств – 3,52 м2.

2 этаж.

Зал гимнастических и музыкальных занятий – 70,32 м2.

Медицинская комната, процедурный кабинет – 10,14 м2.

Приемная – 2,80 м2.

Палата-изолятор – 5,25 м2.

Туалетная – 4,42 м2.

Кабинет заведующего, комната завхоза – 10,60 м2.

Методический кабинет – 12,08 м2.

Венткамера – 8,05 м2.

Кладовая при зале – 6,75 м2.

Хозяйственная кладовая – 1,60 м2.

Коридор – 33,77 м2.

Раздевальная – 37,96 м2.

Спальня – 98,40 м2.

Групповая – 100,02 м2.

Буфетная – 7,80 м2.

Туалетная – 40,40 м2.

Санузел для персонала – 2,40 м2.

Подвал.

Венткамера, теплопункт – 37,5 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные ленточные по ГОСТ 13580-85. Типоразмеров – 8.

Стены подвала – сборные бетонные блоки по ГОСТ 13579-78. Типоразмеров – 3.

Стены наружные – сборные железобетонные трехслойные панели по серии 1.090.1-1, вып.1-2. Типоразмеров – 11. Вып.2-4, типоразмеров – 29.

Стены внутренние – сборные железобетонные панели по серии 1.090.1-1, вып.3-1. Типоразмеров – 2. Вып.4-1.типоразмеров – 12.

Перекрытия – сборные железобетонные панели по серии 1.090.1-1, вып.5-1. Типоразмеров – 9.

Лестницы – сборные железобетонные по серии 1.050.1-2, вып.1. типоразмеров – 5.

Вентболки – сборные железобетонные по серии 1.034.1-1, вып.1. типоразмеров – 2.

Перегородки – кирпичные и поэлементной сборки из гипсокартонных листов по серии 1.231.9-10, выпуск 1.

Покрытие – скатное чердачное.

Кровля – волнистые асбестоцементные листы унифицированного профиля.

Полы – дощатые, линолеум, мозаичные, керамическая плитка по серии 2.244-1, вып.4.

Окна – деревянные спаренные по серии 1.236-6, вып.1, ч.1,2. Типоразмеров – 4. 1.136-12, в.1. типоразмеров – 2.

Двери внутренние – деревянные по серии 1.136-10. Типоразмеров – 7. По серии 1.236-5 вып.1. типоразмеров – 2.

Двери наружные – деревянные по серии 1.136.5-19. Типоразмеров – 3.

Наибольшая масса монтажного элемента (стеновая панель) – 5,21т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – система хозяйственно-питьевая от внешней сети. Расчетный напор на вводе – 14м.вод.ст. расчетный расход воды – 0,85л/с.

Канализация – раздельная: бытовая и производственная на внешнюю сеть.

Отопление – центральное, водяное от внешней сети. Параметры теплоносителя Т=95-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – централизованное от внешней сети. Расчетный напор на вводе 14м.влд.ст. расчетный расход воды – 0,71л/с.

Электроснабжение – от внешней сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, телевидение, звонковая и пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – 1 учащийся. Сметная документация составлена в нормах и ценах 1984 года.
