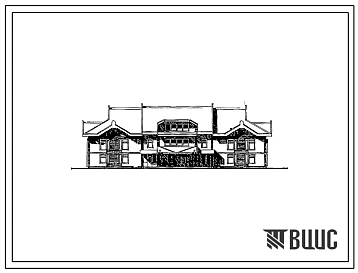

Типовой проект 215-1-333с.85 Детские ясли-сад на 95 мест. Стойки и ригели каркаса монолитные, стены мелкие блоки пильного известняка

Общие данные

Номер проекта

215-1-333с.85

Наименование проекта

Детские ясли-сад на 95 мест. Стойки и ригели каркаса монолитные, стены мелкие блоки пильного известняка

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

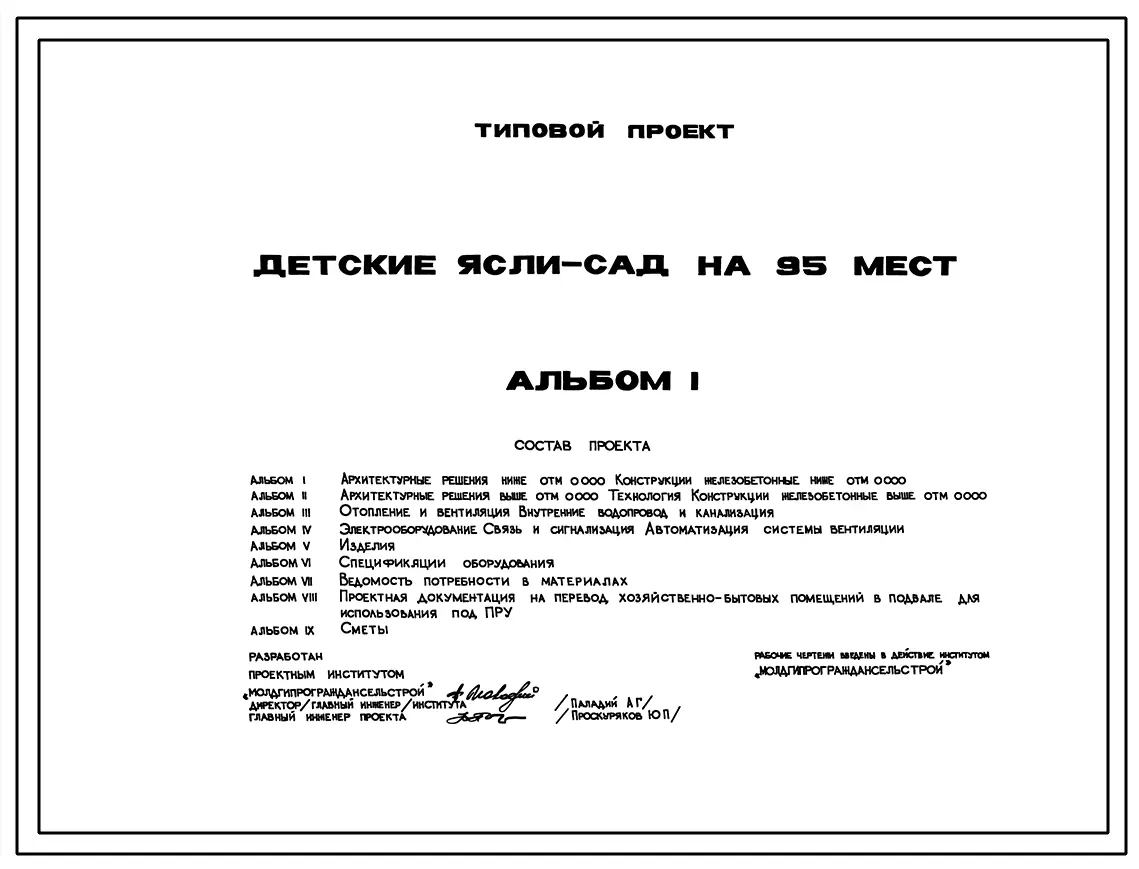

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Архитектурные решения ниже отм.0.000. Конструкции железобетонные ниже отм.0.000.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 2
Архитектурные решения выше отм.0.000. Технология. Конструкции железобетонные выше отм.0.000
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

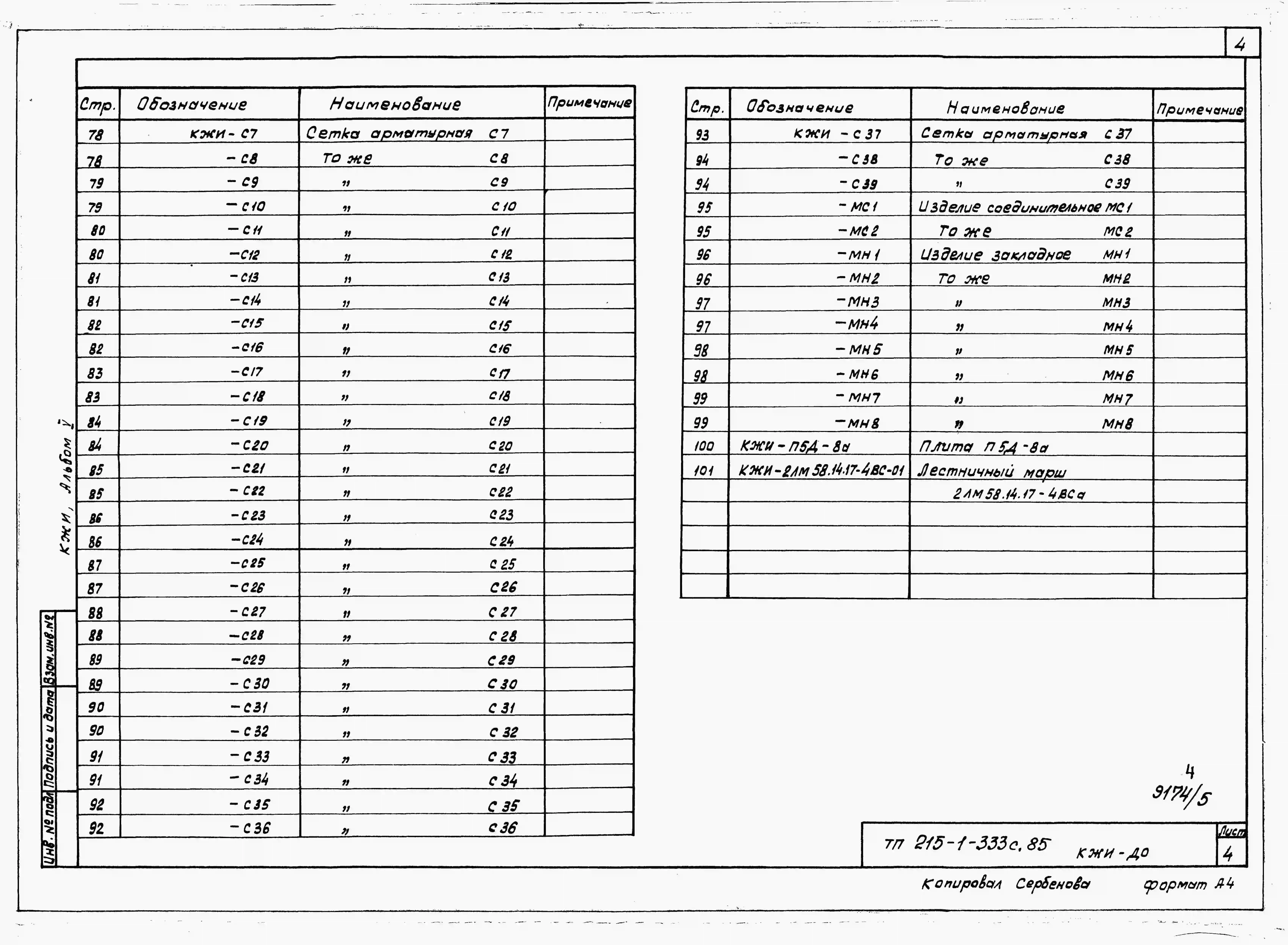

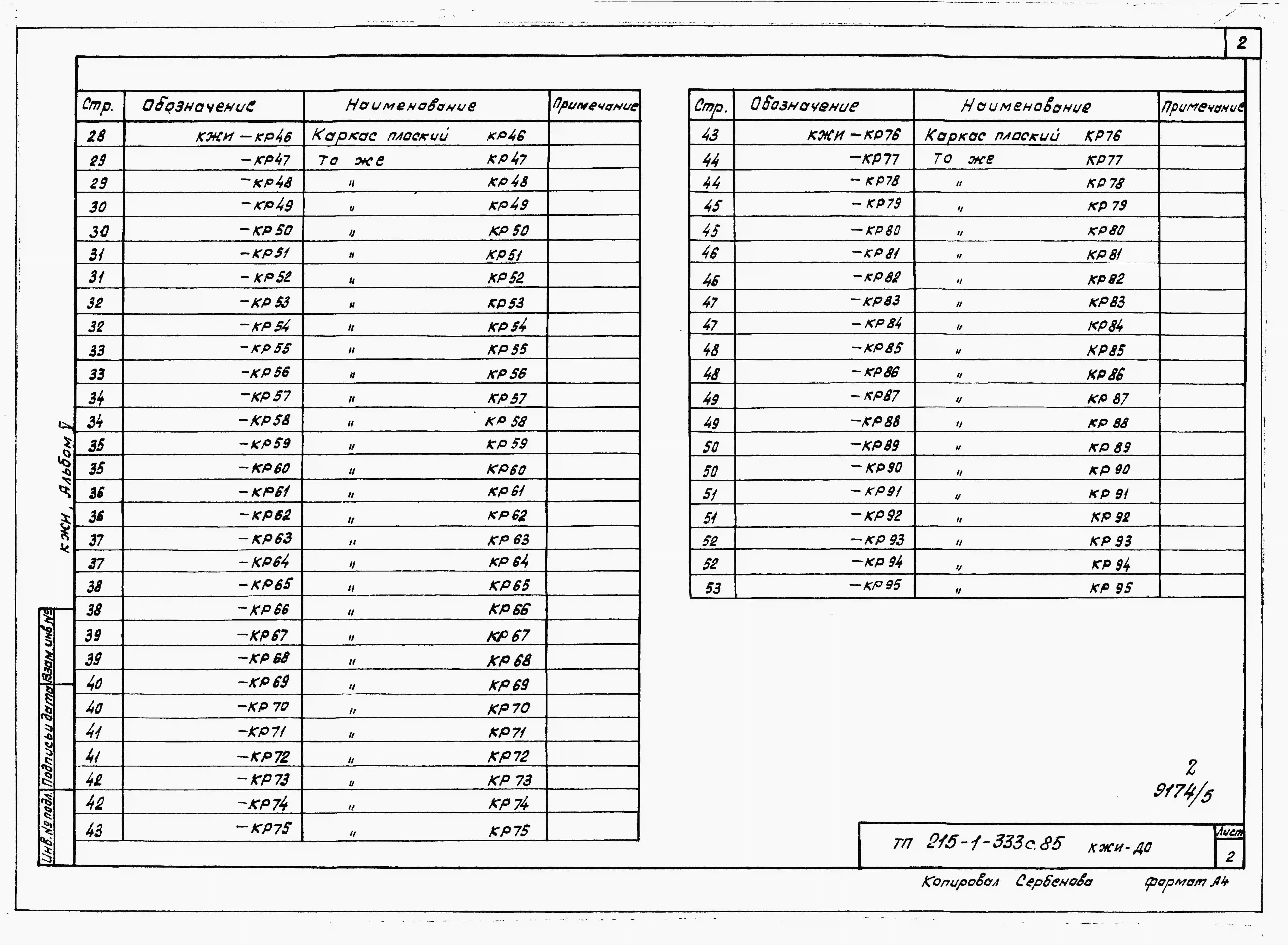

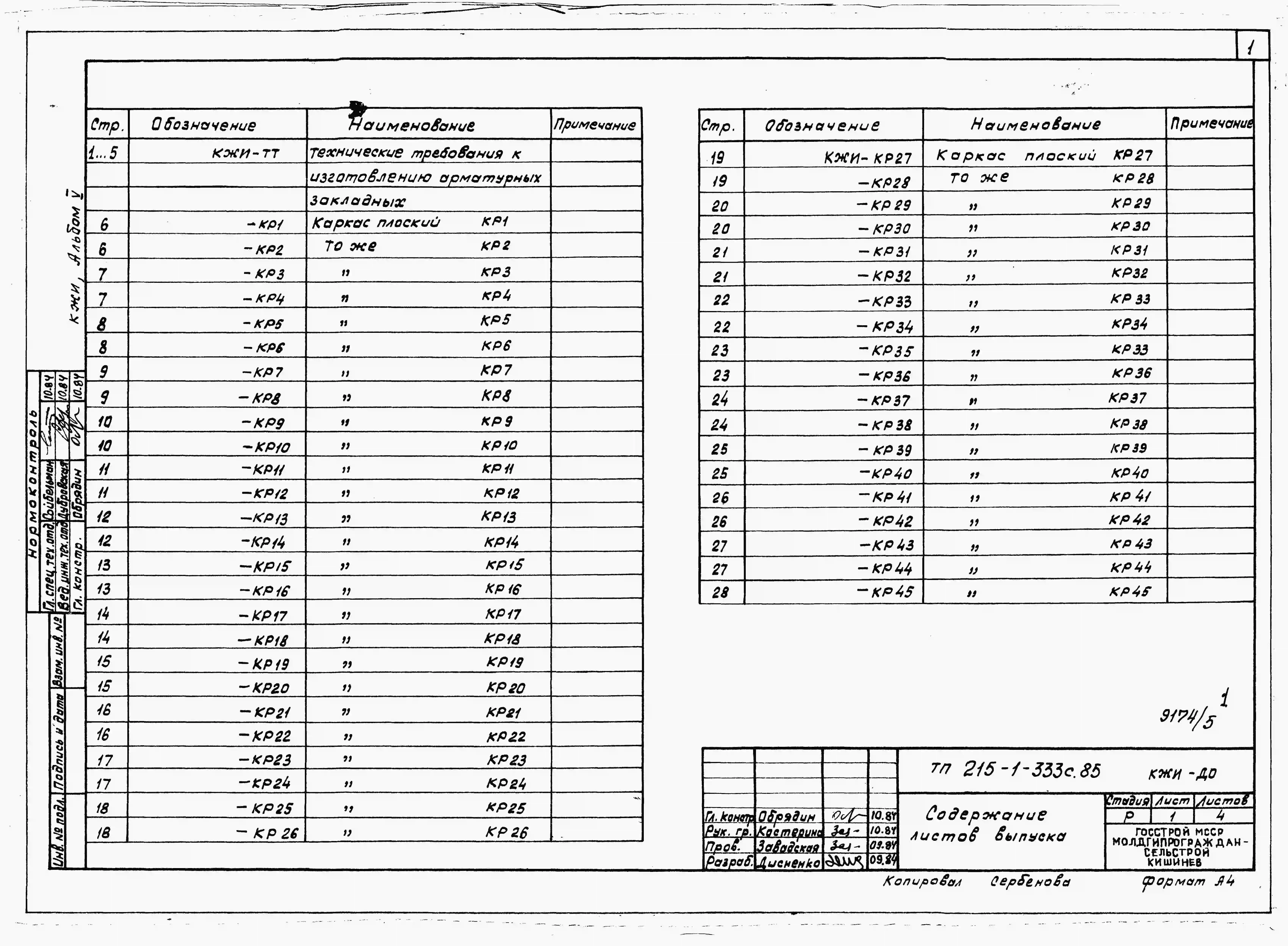

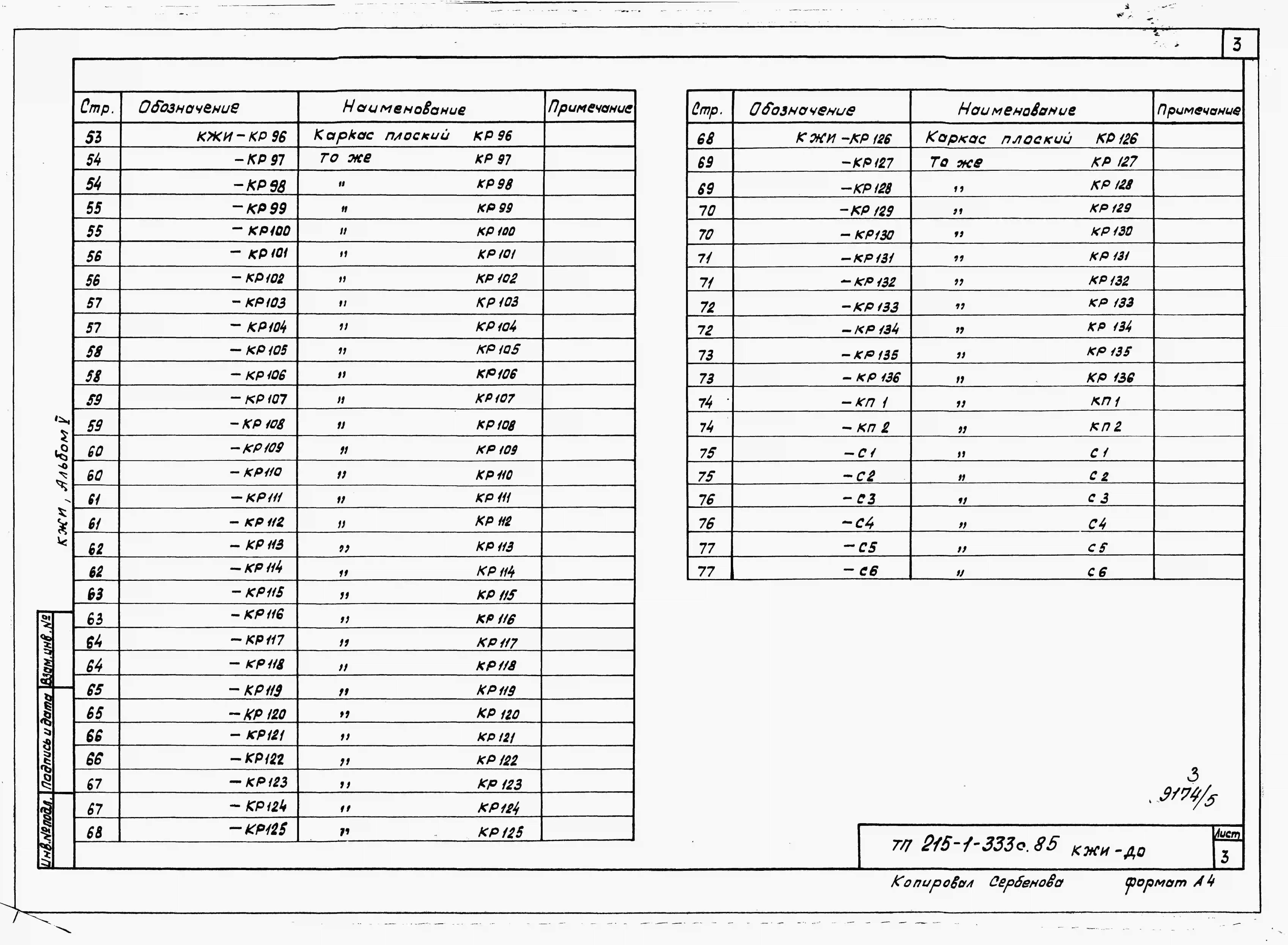

Альбом 5
Изделия
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

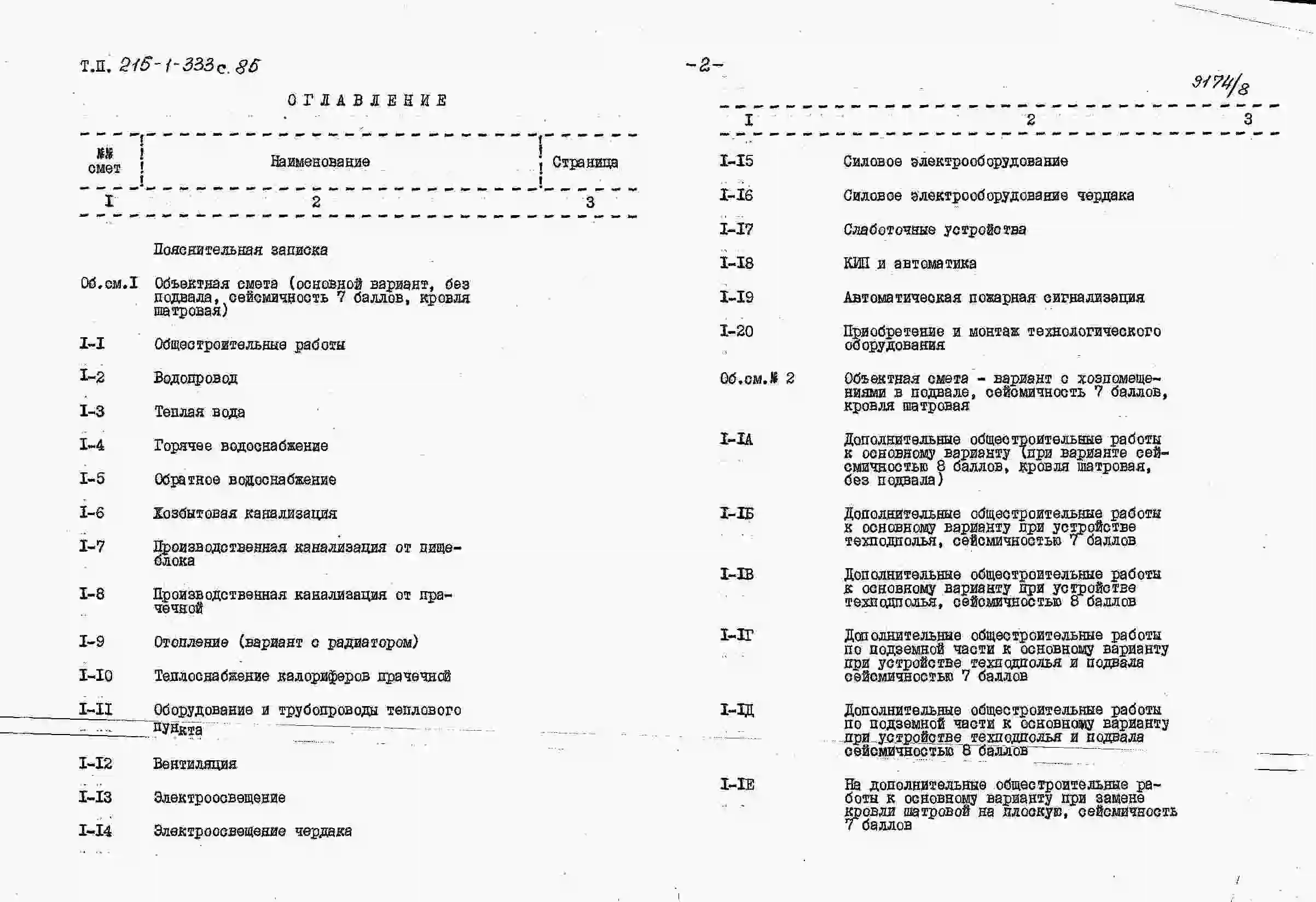

Альбом 8
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Игральная – 52,90 м².

Спальные – 189,42 м².

Приемная – 17,79 м².

Вестибюль – 17,21 м².

Раздевальные – 53,37 м².

Групповые – 158,70 м².

Буфетные – 16,80 м².

Туалетные – 65,74 м².

Кладовые физкультурного инвентаря – 6,30 м².

Помещение дезинфицирующих средств – 2,88 м².

Изолятор: приемная – 3.01, палата – 8.26, туалетная – 3.01 – 14,28 м².

Медицинская комната – 9,25 м².

Кабинет заведующего – 11,23 м².

Методический кабинет – 12,72 м².

Коридоры – 44,43 м².

Переходная галерея – 24,75 м².

Кладовая чистого белья – 5,79 м².

Венткамера – 13,43 м².

Стиральная, гладильная – 23,52 м².

Кухня с раздаточной – 23,85 м².

Душевая – 3,78 м².

Уборная для персонала – 2,31 м².

Заготовочный цех, моечная кухонной посуды – 14,94 м².

Комната персонала – 7,58 м².

Хозяйственная кладовая – 4,34 м².

Кладовая овощей – 4,13 м².

Кладовая сухих продуктов – 8,34 м².

Тамбуры – 11,45 м².

Загрузочная – 4,90 м².

Зал для музыкальных и гимнастических занятий – 77,02 м².

Терраса – 24,75 м².

Помещение для установки водомера – 2,52 м².

Тамбуры – 5,24 м².

Помещение для установки водомера – 2,88 м².

Колясочно-саночная – 17,37 м².

Коридор – 27,77 м².

Санузлы – 11,52 м².

Инвентарная – 13,50 м².

Хозяйственные помещения – 107,82 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – ленточные сборные железобетонные плиты, бетонные блоки по территориальному каталогу ТК 7-2. Типоразмеров – 13.

Перекрытия и покрытия – сборные железобетонные плиты по территориальному каталогу ТК 7-2. Типоразмеров – 18.

Стойки и ригели каркаса монолитные, железобетонные, бетон М200.

Стены – наружные и внутренние – мелкие блоки пильного известняка.

Перегородки – кирпичные и гипсобетонные панели, индивидуальные. Типоразмеров – 10.

Кровля – шатровая, черепичная, строила – из пиломатериалов.

Лестницы – сборная железобетонная и металлическая по серии 1.050.1-1С, вып.1. Типоразмеров 2.

Полы – линолеум, керамическая плитка, мозаичные, бетонные.

Окна – со спаренными и раздельными переплетами по территориальному каталогу ТК7-2. Типоразмеров – 12.

Двери – по территориальному каталогу ТК7-2. типоразмеров – 8.

Наибольшая масса монтажного элемента (панель покрытия) – 2,5т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от внешних сетей. Напор на вводе Н=19,2м.

Канализация – бытовая к внешним сетям.

Отопление – центральное, водяное от внешних сетей. Параметры теплоносителя Т=95-70°C.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – от внешних сетей. Напор на вводе - 20,8м.

Электроснабжение – от внешних сетей напряжением 380/220Вт.

Устройства связи – радиофикация, телефонизация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель вместимости здания – 1 место. Сметы составлены в нормах и ценах 1984г.

Территориальный каталог типовых строительных конструкций и изделий для жилищно-гражданского строительства в молдавской ССР сборник Т.К 7-2.

В составе проекта разработаны: вариант нулевого цикла на просадочных грунтах 2 типа, вариант проекта сейсмичностью 8 баллов, вариант проекта с плоской совмещенной мастичной кровлей, вариант системы отопления с чугунными радиаторами.
