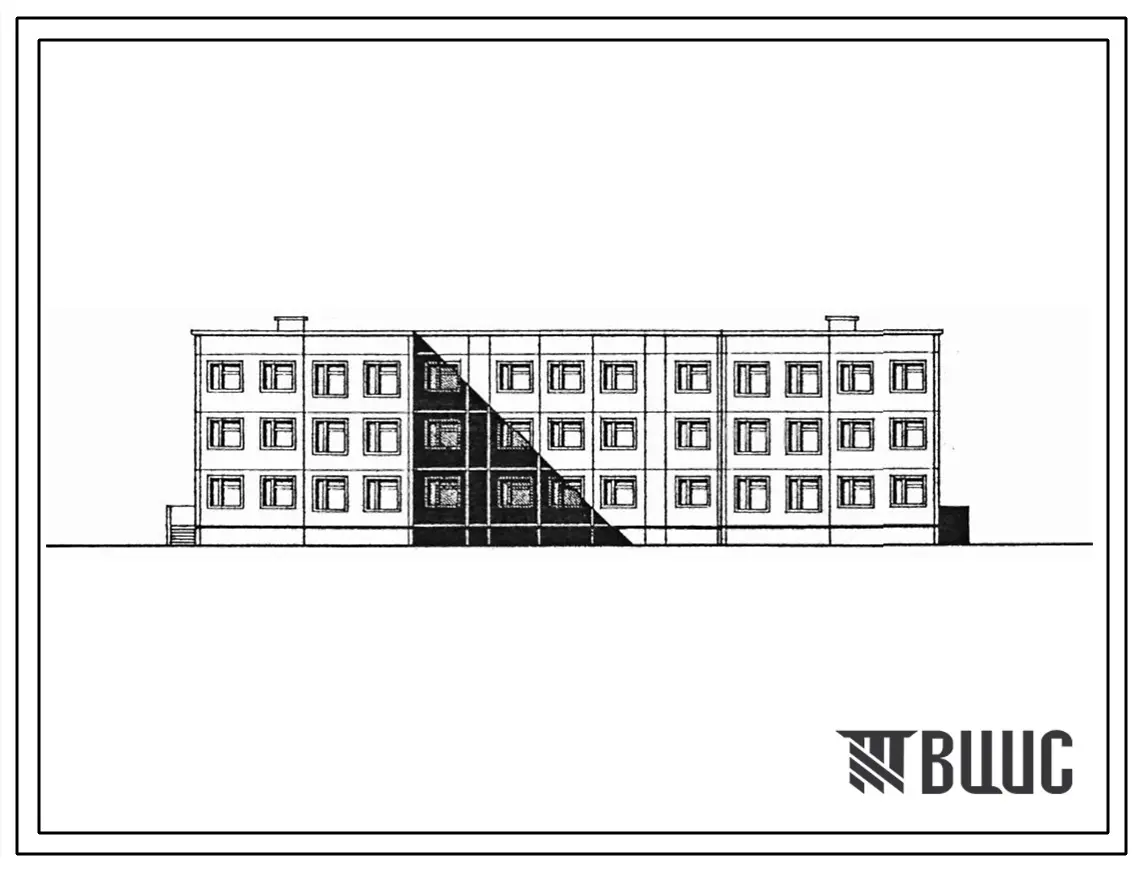

Типовой проект 211-1-410с.87 Детские ясли – сад на 280 мест. Сейсмичность 7,8 баллов. Здание трехэтажное. Стены из однослойных керамзитобетонных панелей по серии 1.090.1-2с. Объем 11 232м?

Общие данные

Номер проекта

211-1-410с.87

Наименование проекта

Детские ясли – сад на 280 мест. Сейсмичность 7,8 баллов. Здание трехэтажное. Стены из однослойных керамзитобетонных панелей по серии 1.090.1-2с. Объем 11 232м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

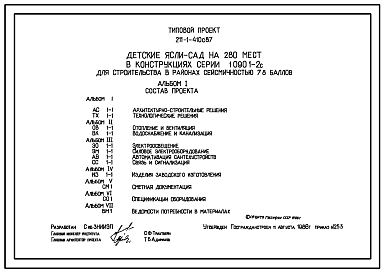

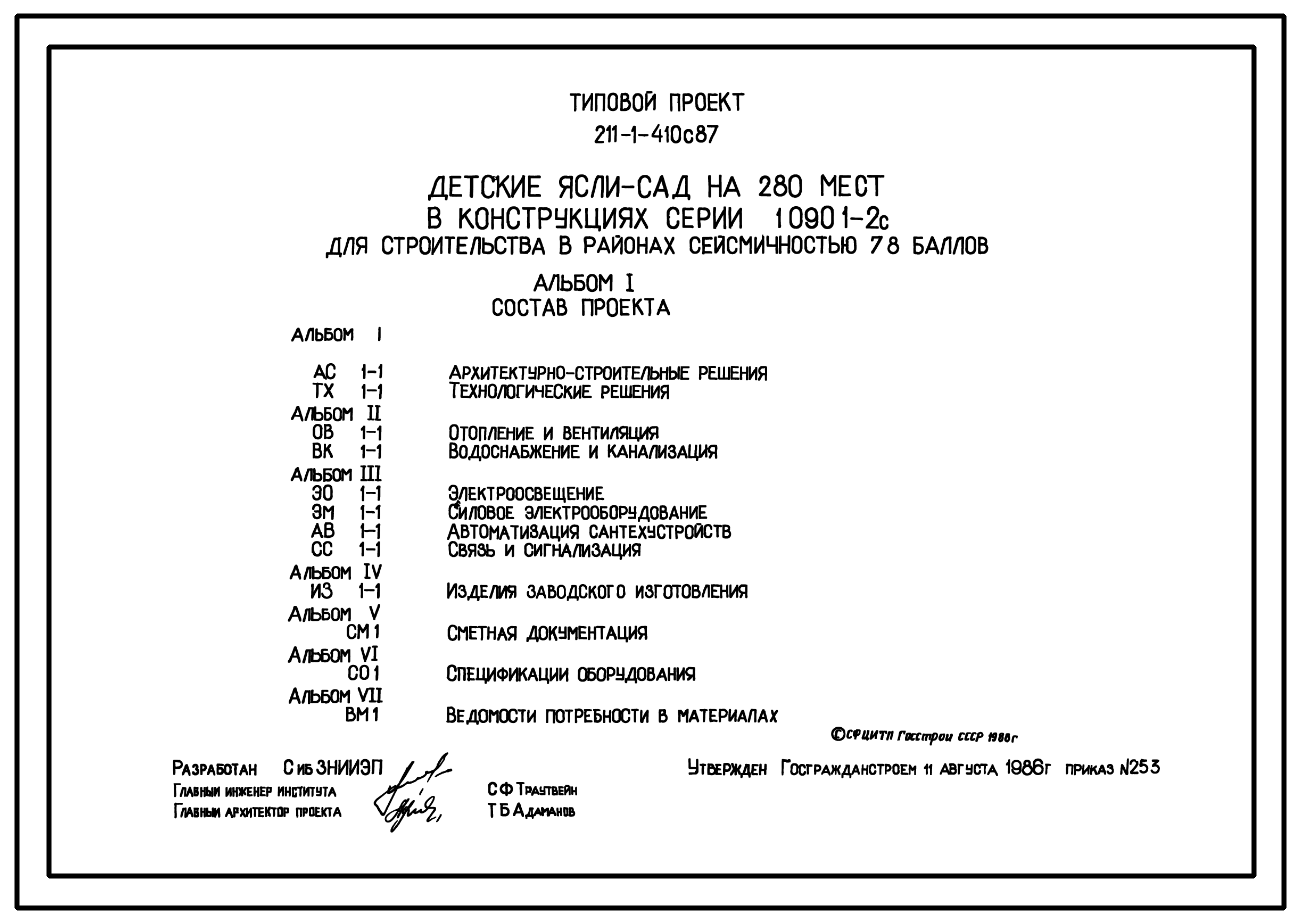

Состав проекта
Номер альбома
Наименование
Состав альбома

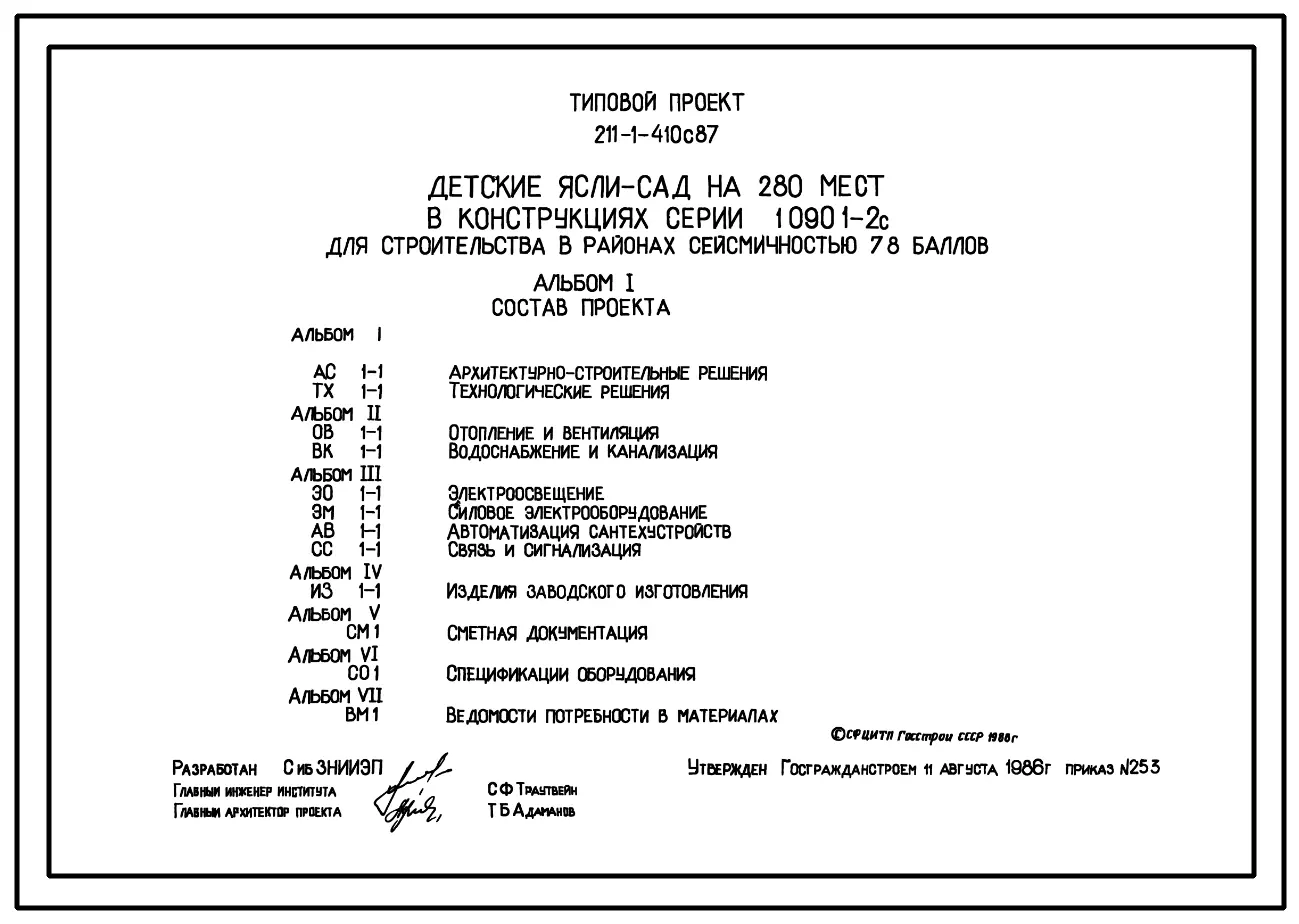

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

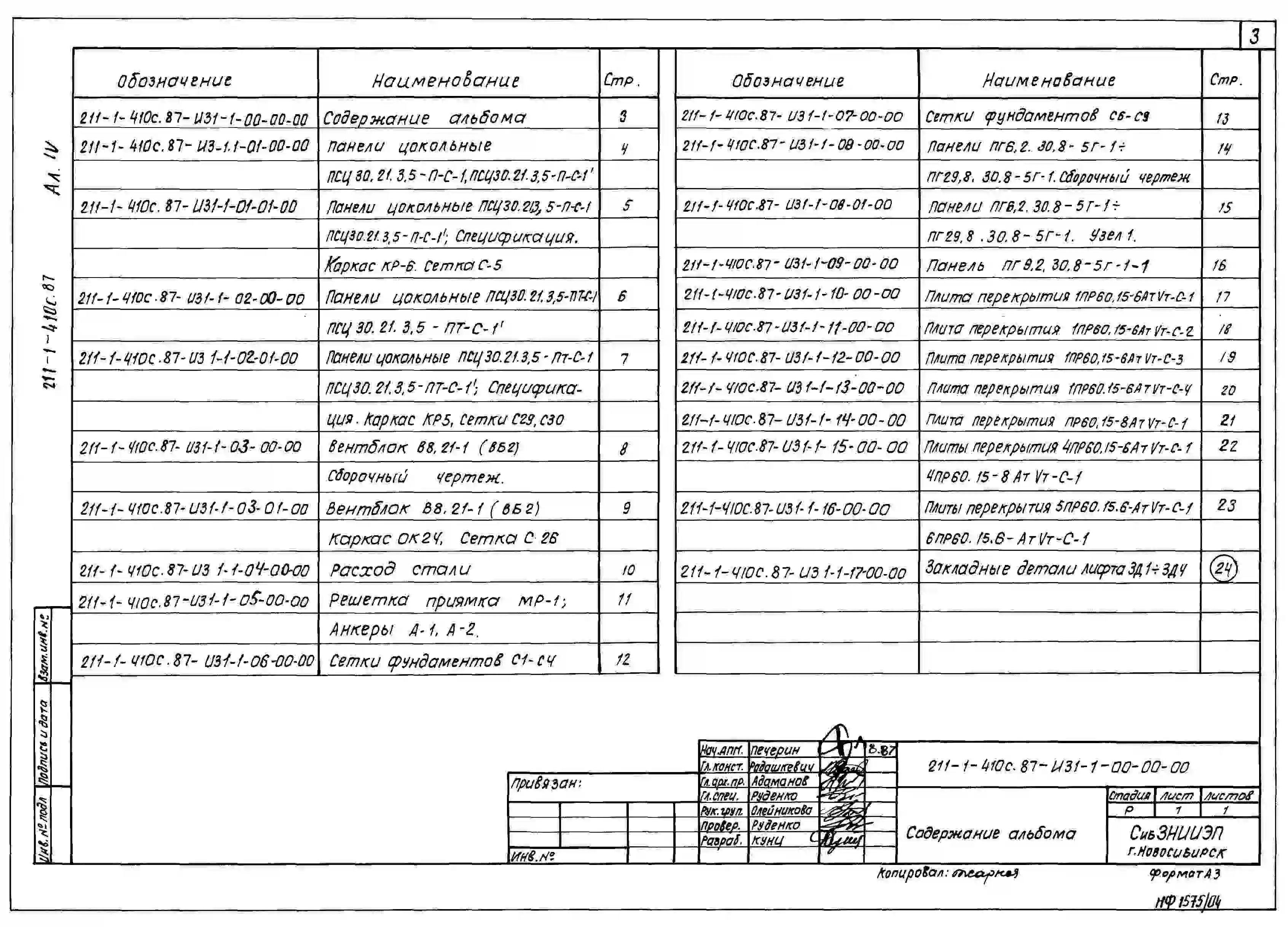

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

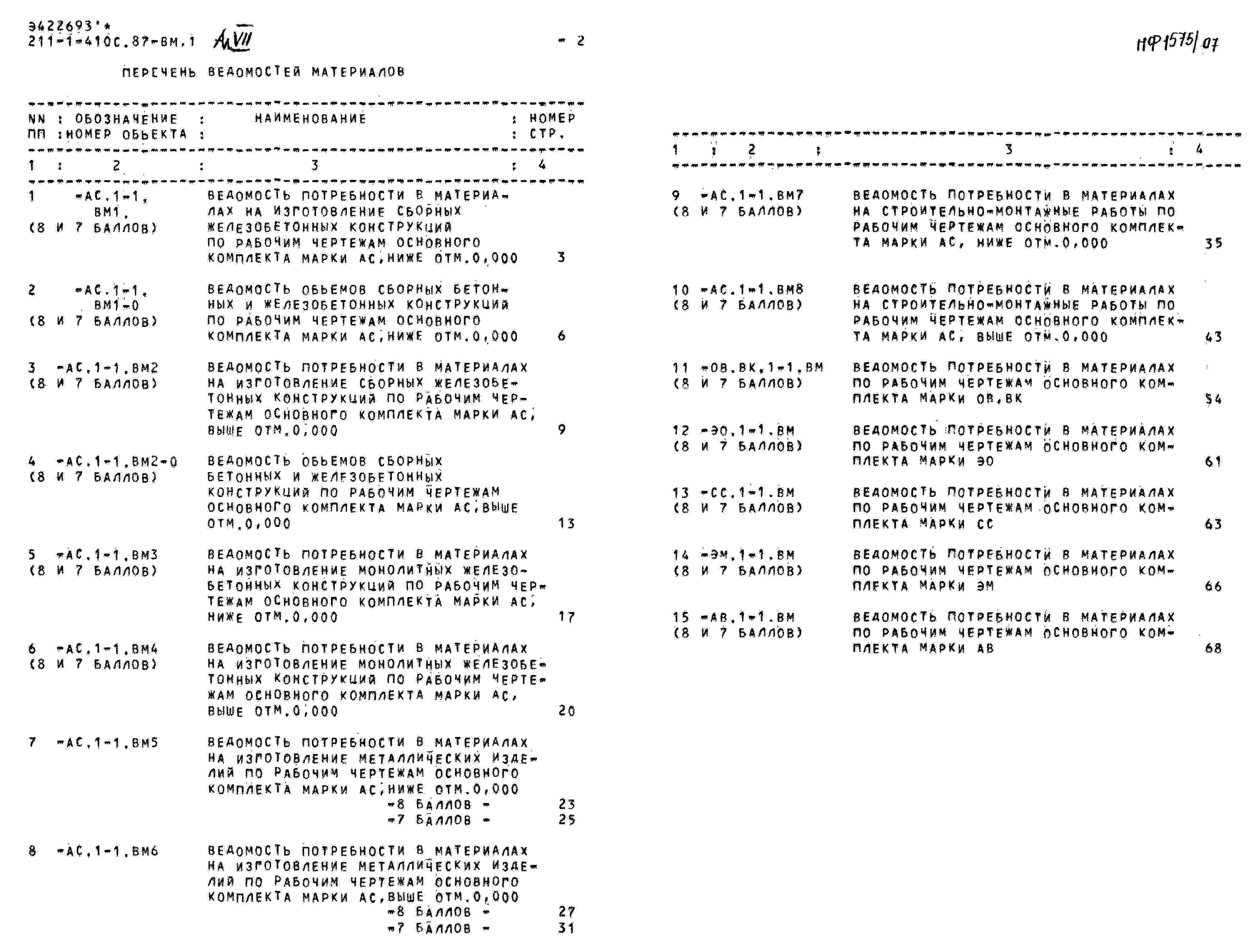

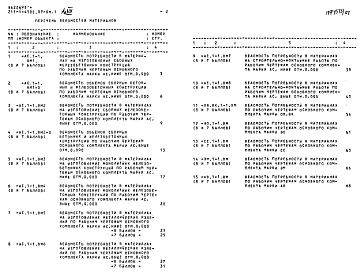

Альбом 7
Ведомости потребности в материалах
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Фундаменты – ленточные из монолитного железобетона.

Перекрытия (и покрытие) – сборные железобетонные плиты по серии 1.090.1-2с, вып. 5-1. (Типоразмеров-4)

Стены наружные – однослойные керамзитобетонные по серии 1.090.1-2с, вып. 2-6; 1-2 (вариант – трехслойные). Типоразмеров-9)

Стены внутренние – сборные железобетонные панели по серии 1.090.1-2с, вып. 1-3, вып. 4-1. (Типоразмеров-9)

Вентблоки – сборные железобетонные по серии 1.034.1-1, вып. 1. (Типоразмеров-2)

Перегородки – сборные гипсобетонные по серии 1.231.9-7, вып. 1, 2, ч. 1 (Типоразмеров-19) (вариант – перегородки с обшивкой из сухой гипсовой штукатурки по серии 1.231-4, вып. 1) (Типоразмеров-5)

Кровля – рулонный четырехслойный ковер с утеплителем из ячеистого бетона. (γ=400 кг/м3)

Лестницы – сборные железобетонные по серии 1.050.1-2, вып. 1. (Типоразмеров-6)

Полы – линолеум, керамическая плитка, бетонные по серии 2.244-1, вып. 4.

Окна – деревянные с тройным остеклением по серии 1.136.5-17. (Типоразмеров-4)

Двери внутренние – щитовой конструкции по серии 1.136-10. (Типоразмеров-4)

Двери наружные – остекленные и щитовые по серии 1.136.5-19. (Типоразмеров-3)

Наибольшая масса монтажного элемента (внутренняя стеновая панель) – 7,09 т.


ОТДЕЛКА НАРУЖНАЯ


Декоративный бетон на белом и цветном цементах.


ВНУТРЕННЯЯ


Побелка, окраска, облицовка глазурованной плиткой.


ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ


Водопровод – объединенный: хозяйственно-питьевой и противопожарный от городской сети. Напор на вводе Н=15,5 м.

Канализация – раздельная: хозяйственно-бытовая и производственная в городскую сеть. Ливнестоки – открытый выпуск.

Отопление – центральное, водяное от городской сети. Температура теплоносителя 95-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – централизованное от внешней сети. Напор на вводе Н=16,5 м.

Электроснабжение – от городских сетей напряжением 380/220В.

Устройства связи – радиофикация, телевидение, телефонизация, охранно-пожарная сигнализация.

Лифт – грузовой грузоподъемностью 100 кг.


ОСНАЩЕНИЕ ЗДАНИЯ


Сантехприборы, оборудование и мебель серийного производства. Оборудование пищеблока электрическое, секционное, модульное; постирочной – электрическое, стационарное.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ


Показатели приведены для условий строительства при расчетной температуре наружного воздуха минус 300С и сейсмичности 8 баллов.

Сметная документация составлена в нормах и ценах 1984 г.

За расчетный показатель принято 1 место.
