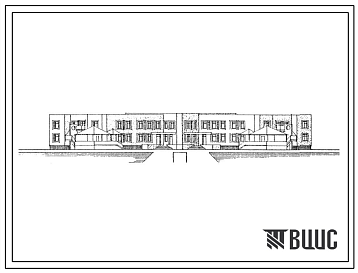

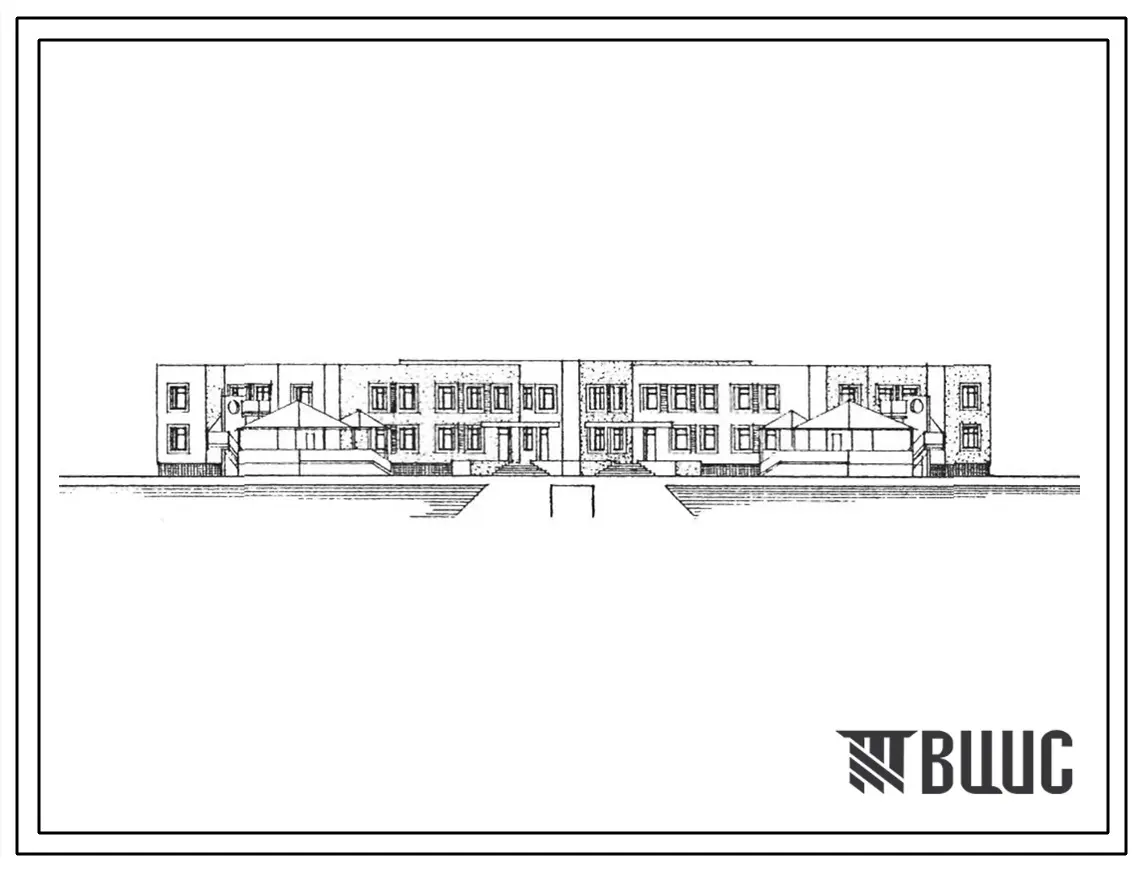

Типовой проект 218-1-528с.91 Детские ясли – сад на 190 мест в монолитных конструкциях. Сейсмичность 7, 8, 9 баллов. Здание двухэтажное. Стены из монолитного керамзитобетона. Объем 10 160 кв. м

Общие данные

Номер проекта

218-1-528с.91

Наименование проекта

Детские ясли – сад на 190 мест в монолитных конструкциях. Сейсмичность 7, 8, 9 баллов. Здание двухэтажное. Стены из монолитного керамзитобетона. Объем 10 160 кв. м

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

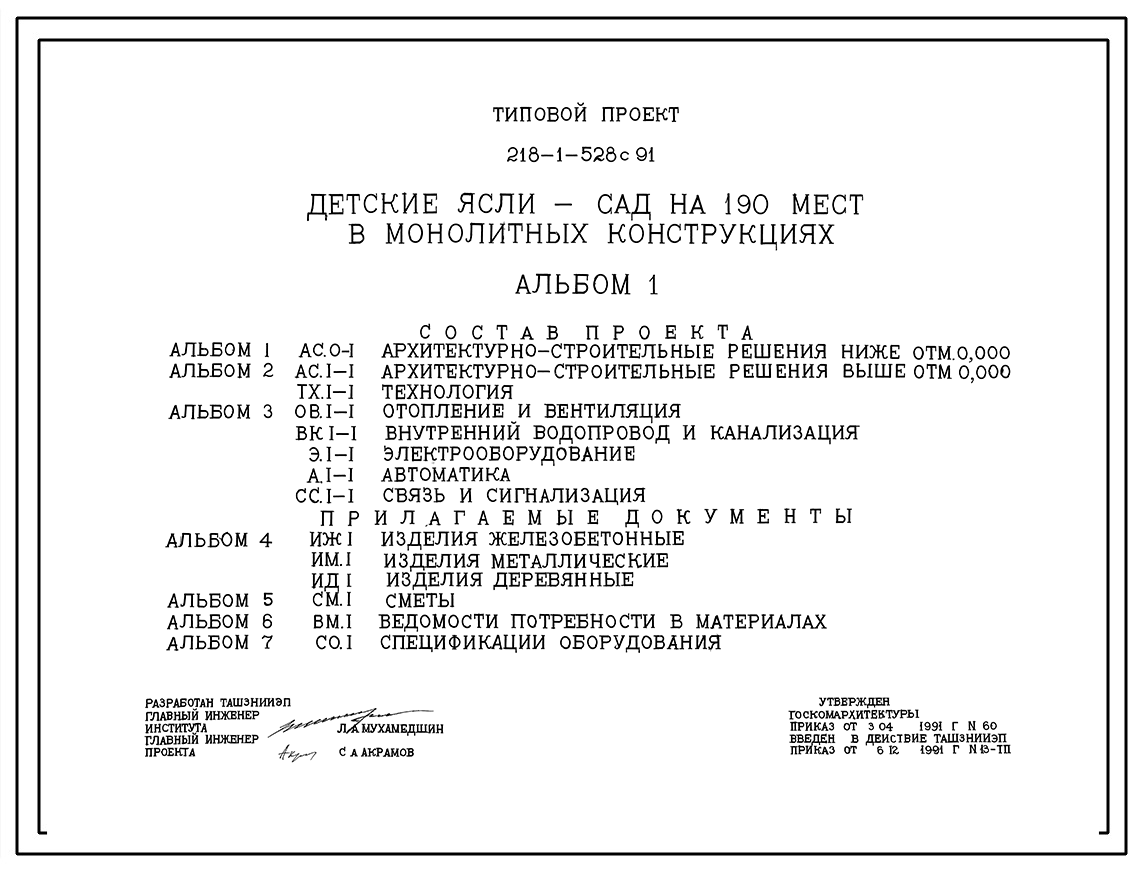

Состав проекта
Номер альбома
Наименование
Состав альбома

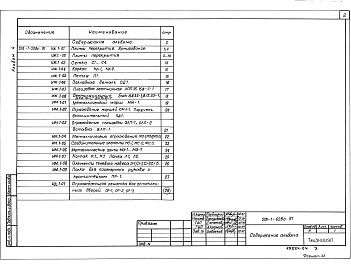

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

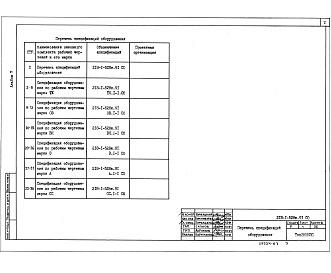

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта


СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Фундаменты – ленточные, монолитные железобетонные из бетона класса В 15.

Стены техподполья наружные – из монолитного керамзитобетона класса В 7,5 толщиной 320 мм. (γ=1200 кг/м3)

Стены техподполья внутренние – монолитные из тяжелого бетона класса В15.

Стены наружные – из монолитного керамзитобетона класса 7,5 толщиной 320 мм. (γ=1200 кг/м3)

Стены внутренние – монолитные из тяжелого бетона класса В 15.

Перекрытия – сборно-монолитные толщиной 180 мм.

Перегородки – мелкоблочные из гипсовых плит толщиной 80 мм. ГОСТ 6428-83.

Кровля – совмещенная рулонная плоская из 4-х слоев биостойкого рубероида. Утеплитель – плиты из ячеистого бетона.

Лестницы – сборные железобетонные по серии 1.050.1-2; вып. 1. (Типоразмеров-2)

Полы – линолеум, керамическая плитка, бетонные, паркетные по серии 2.244-1; вып. 4.

Окна – по серии 1.236.5-12, вып. 1, ч. 1. (Типоразмеров-4)

Двери – по серии 1.136.5-23, 1.136.5-19, 5.904-4, ГОСТ 6629-88. (Типоразмеров-12)

Встроенная мебель – по серии 1.172.5-6. Фонарь – зенитный с применением органического стекла по серии 1.464-1/86.

Наибольшая масса монтажного элемента (лестничный марш) – 2,6 т.


ОТДЕЛКА НАРУЖНАЯ


Стены – кремнеорганическая окраска, облицовка керамической плиткой.


ВНУТРЕННЯЯ


Окраска, облицовка глазурованной плиткой.


ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ


Водопровод – хозяйственно-питьевой и противопожарный от городской сети. Напоры на вводе – 10,4 м, при пожаре – 21,6 м.

Канализация – хозяйственно-фекальная и производственная в городскую сеть.

Отопление – водяное, система горизонтально-проточная, с параметрами теплоносителя 95-700С. Отопительные приборы – конвекторы «Универсал», чугунные радиаторы МС-90.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – централизованное от наружных сетей. Напор на вводе – 10,3 м.

Электроснабжение – от внешней электрической сети напряжением 380/220 В.

Связь и сигнализация – телефонизация, радиотрансляция, телевидение и пожарно-охранная сигнализация.

Лифт – грузоподъемность 100 кг.


ОСНАЩЕНИЕ ЗДАНИЯ


Подвижная и стационарная мебель, медицинское оборудование, технологическое оборудование кухни, постирочной, гладильной, приборы инженерного оборудования.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ


Расчетный показатель – 1 место.

Сметная стоимость определена в базисных ценах, введенных с 1.01.1991 г.
