Типовой проект 211-1-240.84 Детские ясли – сад на 190 мест. Здание двухэтажное. Конструкции серии 1.090.1-1. стены из трехслойных железобетонных панелей. Объем 6098м?

Общие данные

Номер проекта

211-1-240.84

Наименование проекта

Детские ясли – сад на 190 мест. Здание двухэтажное. Конструкции серии 1.090.1-1. стены из трехслойных железобетонных панелей. Объем 6098м?

История изменений

211-1-240.84
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Купить чертежи малым комплектом On Line
Наименование
Описание комплекта
Количество
листов
Формат
чертежей
Цена
комплекта

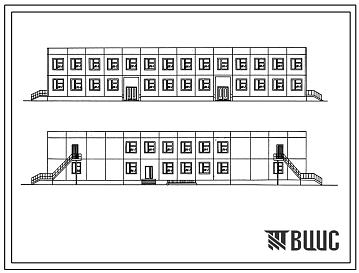

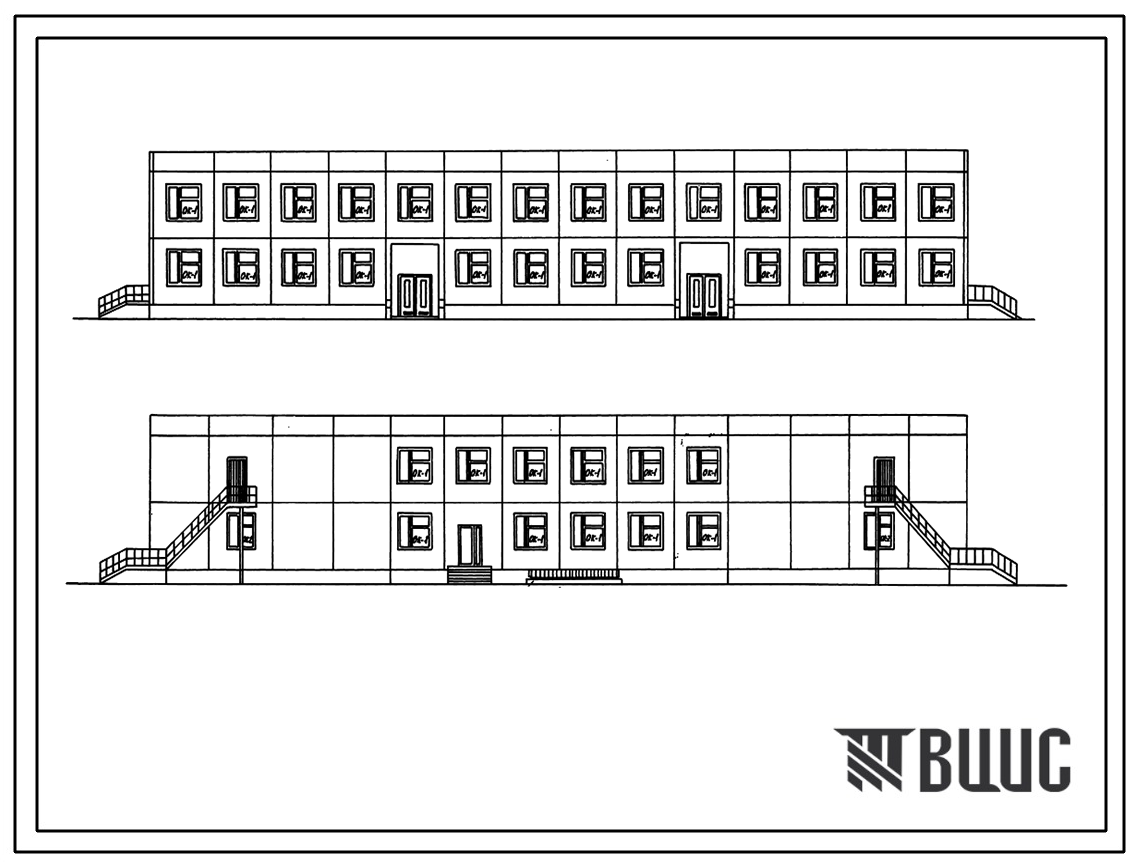

211-1-240.84 Фасады, Планы, Разрезы
Альбом 1 Лист 5 - 9
5
TIF
1250 руб.
Купить паспорт проекта On Line
Наименование
Описание
Формат
поставки
Цена
паспорта
Паспорт проекта
211-1-240.84
Краткое описание проекта
PDF
360 руб.


Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта



Купить альбом или проект целиком по безналичному расчету
Номер альбома
Наименование
Состав альбома
Проект целиком

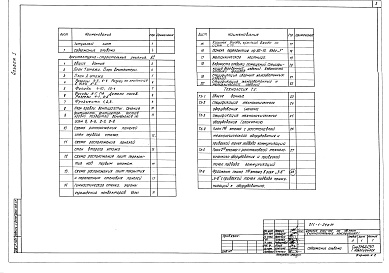

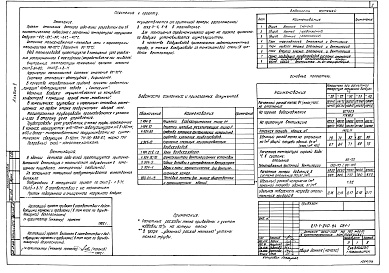

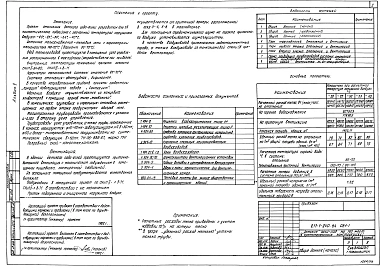

Альбом 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

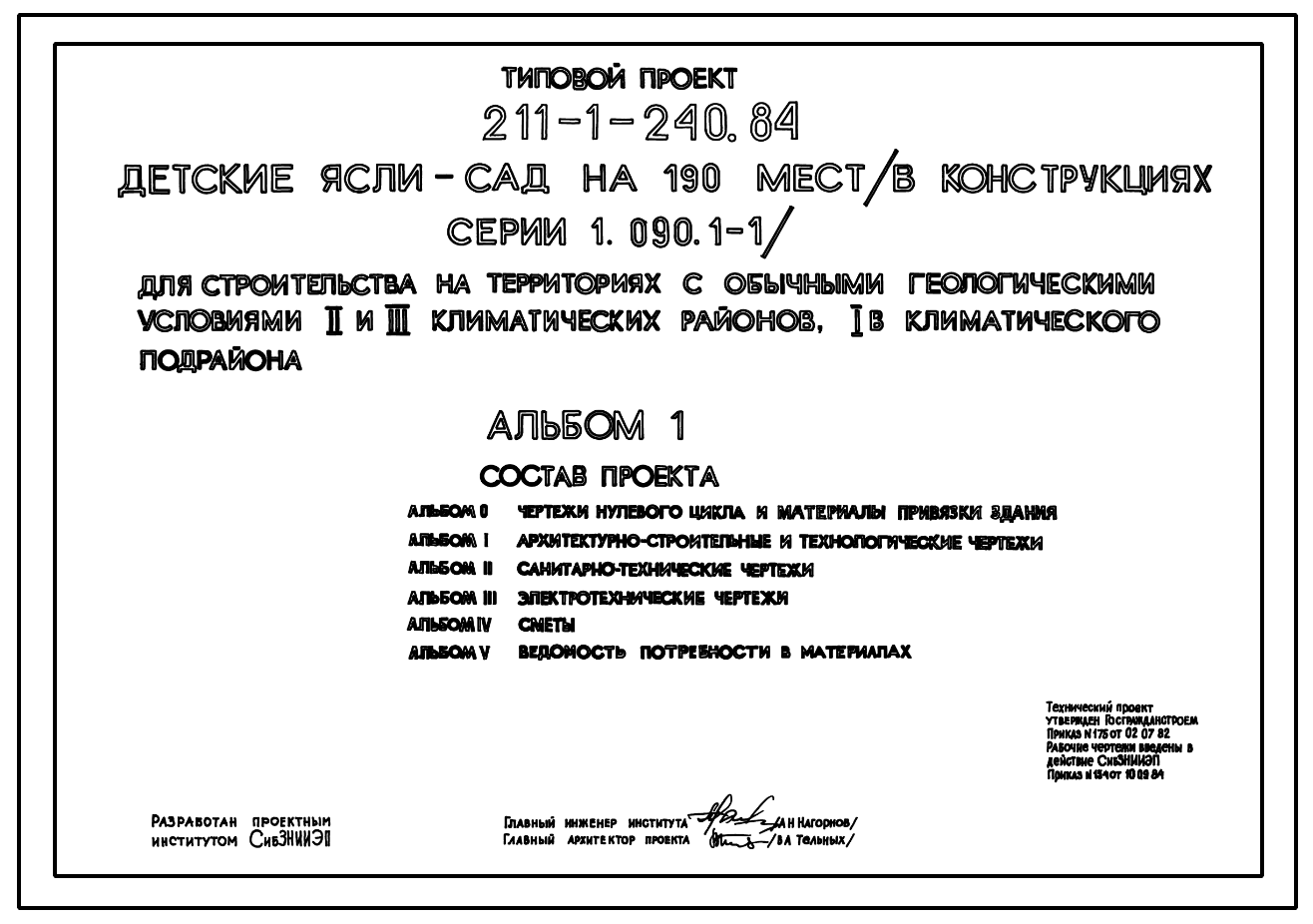

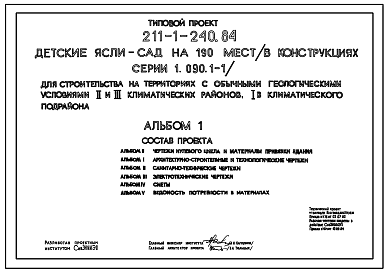

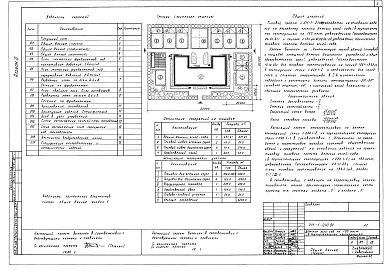

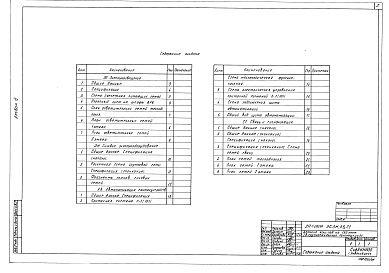

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

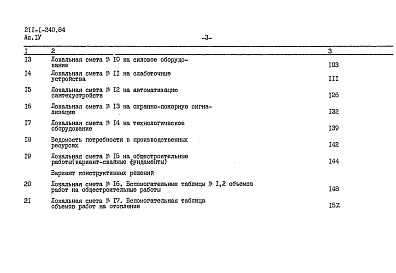

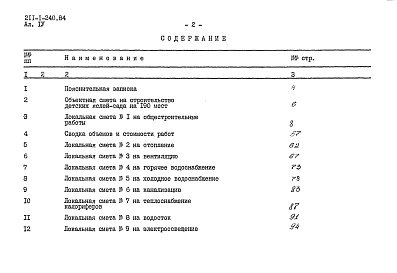

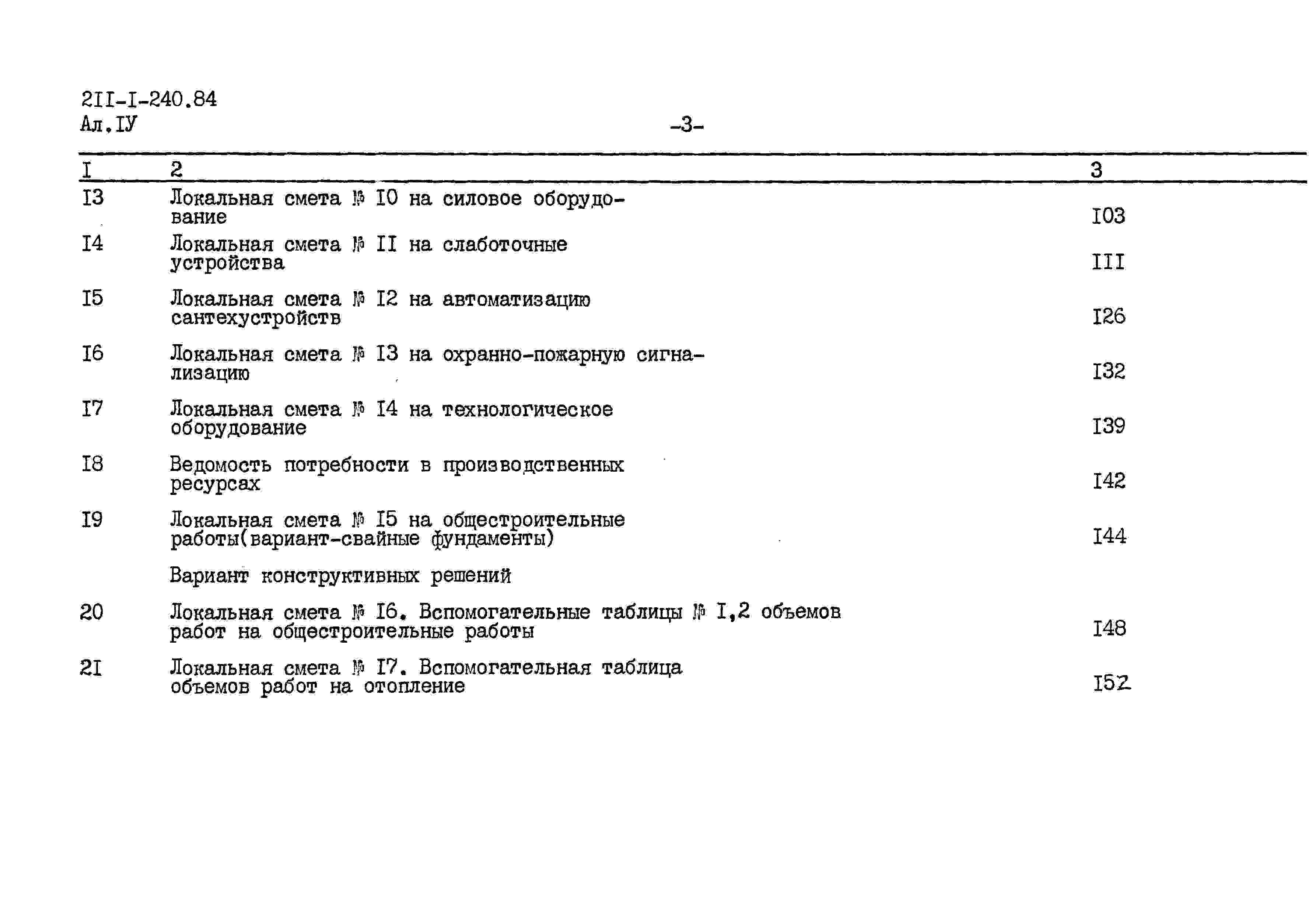

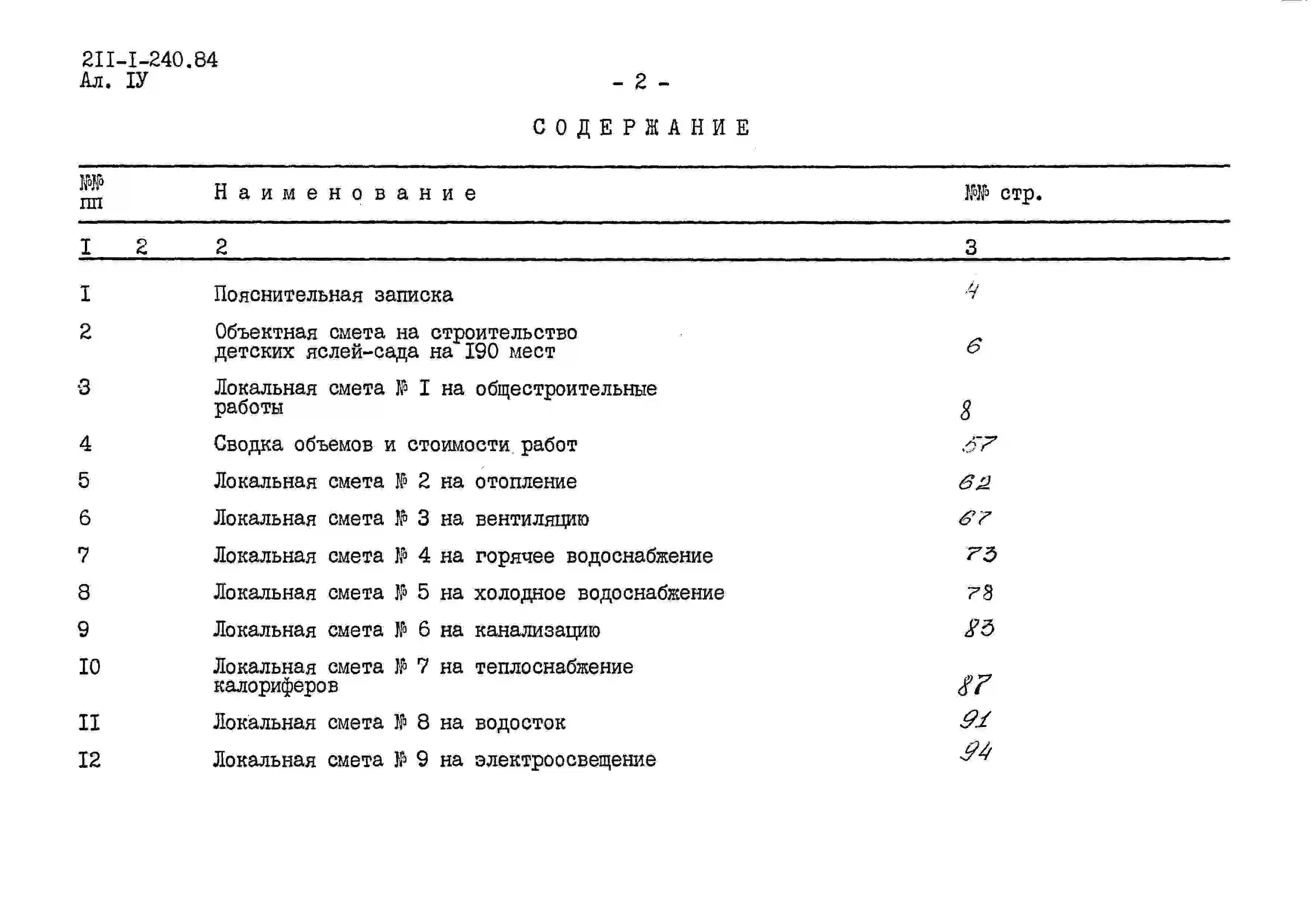

Альбом 4
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

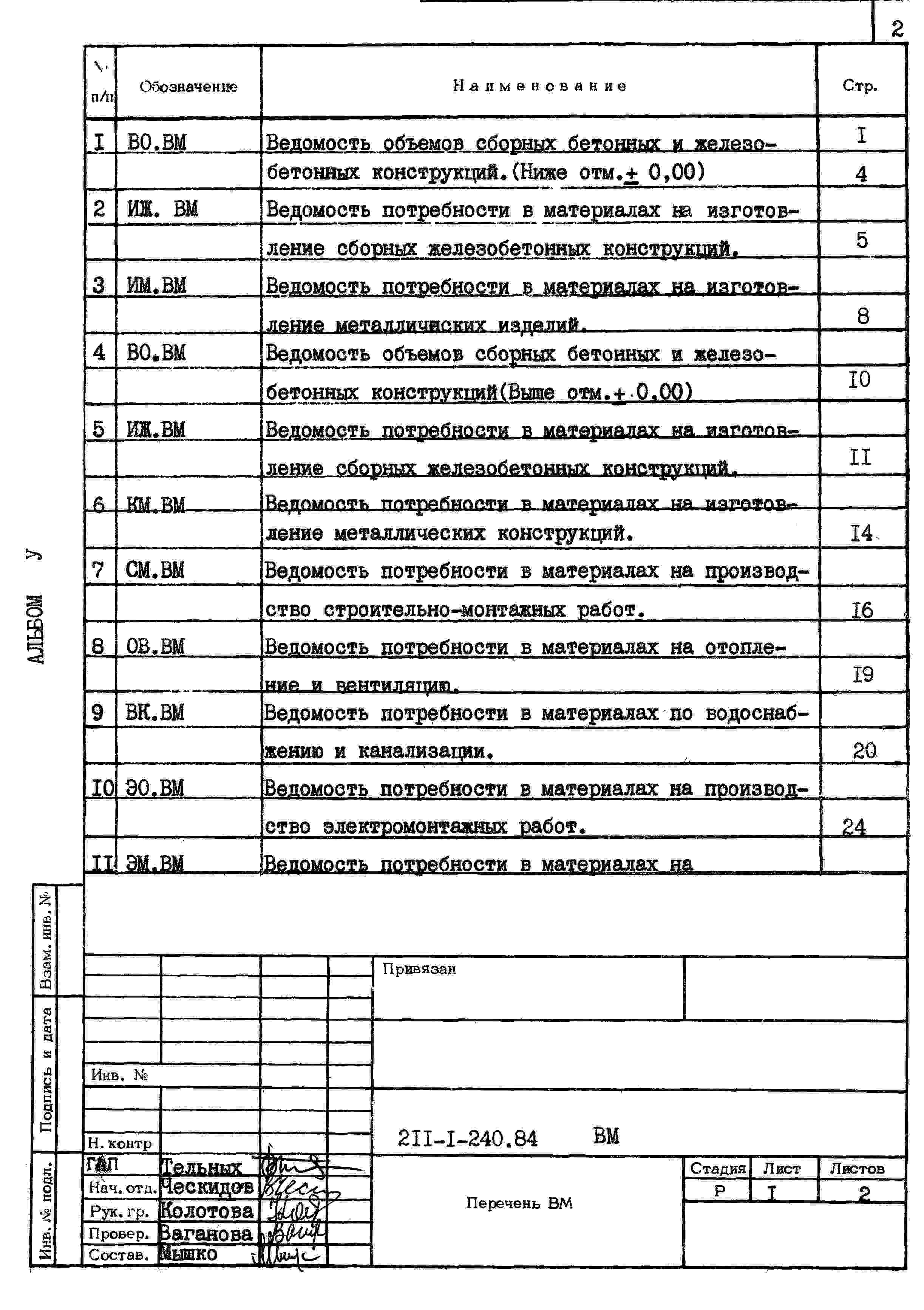

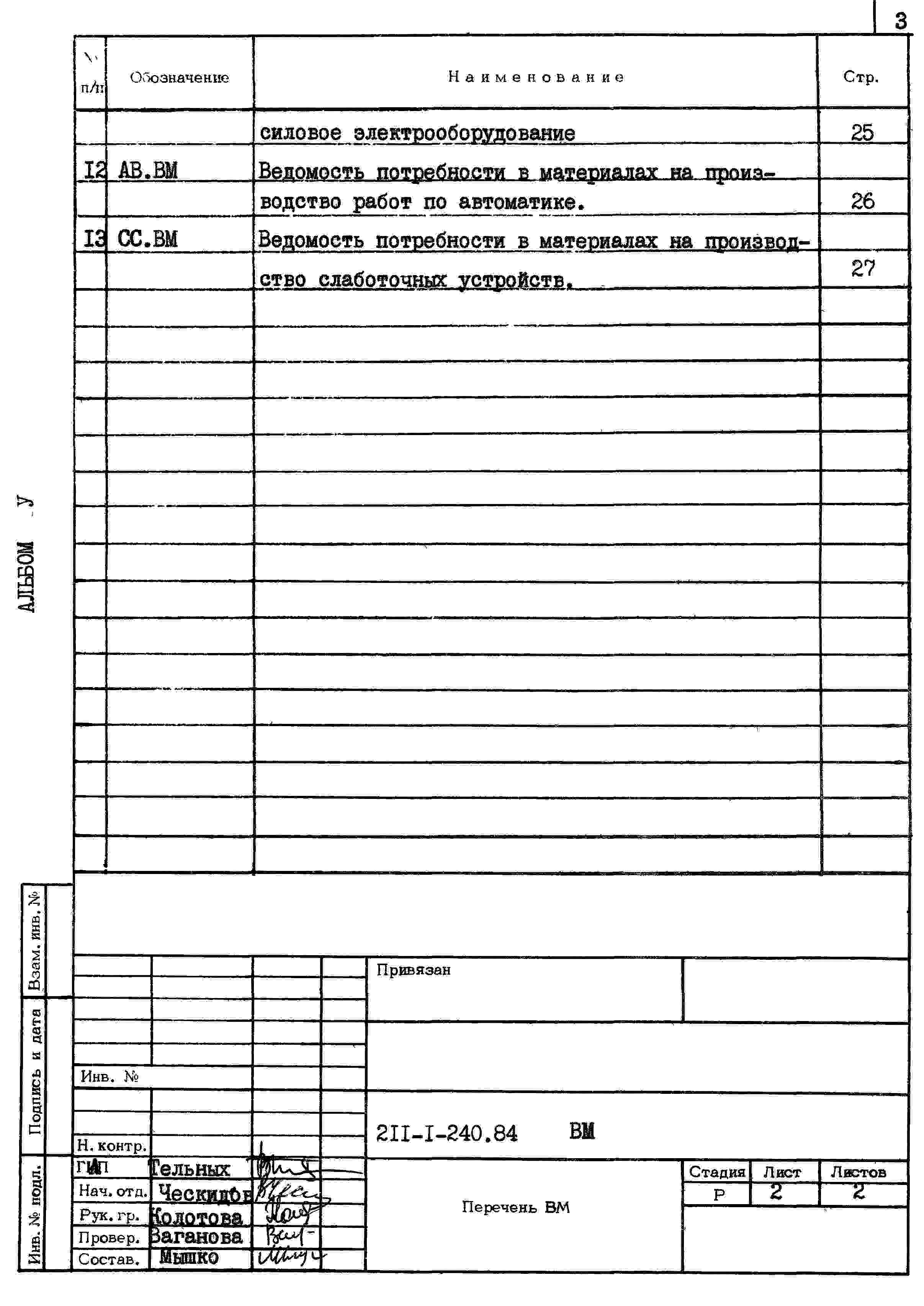

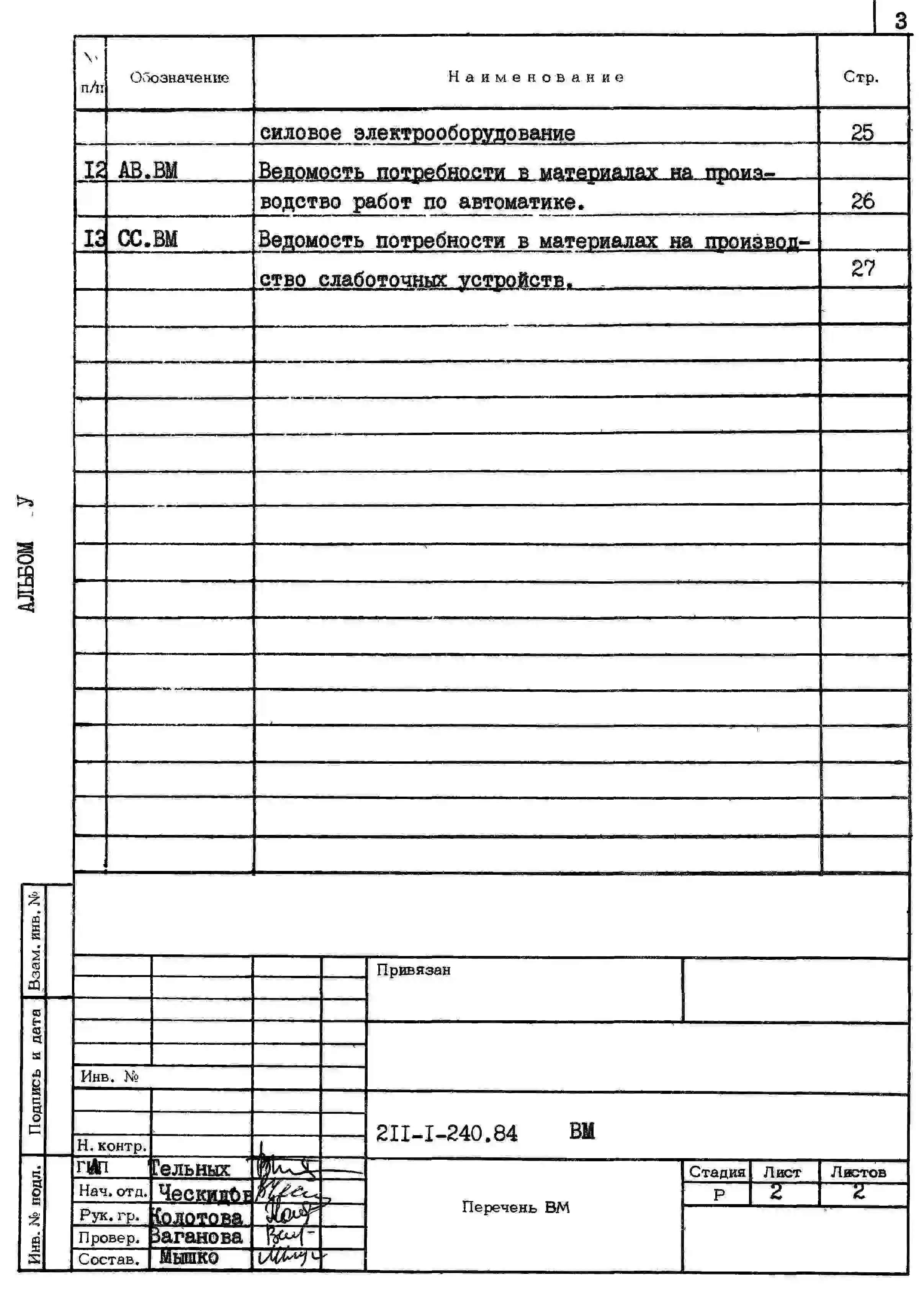

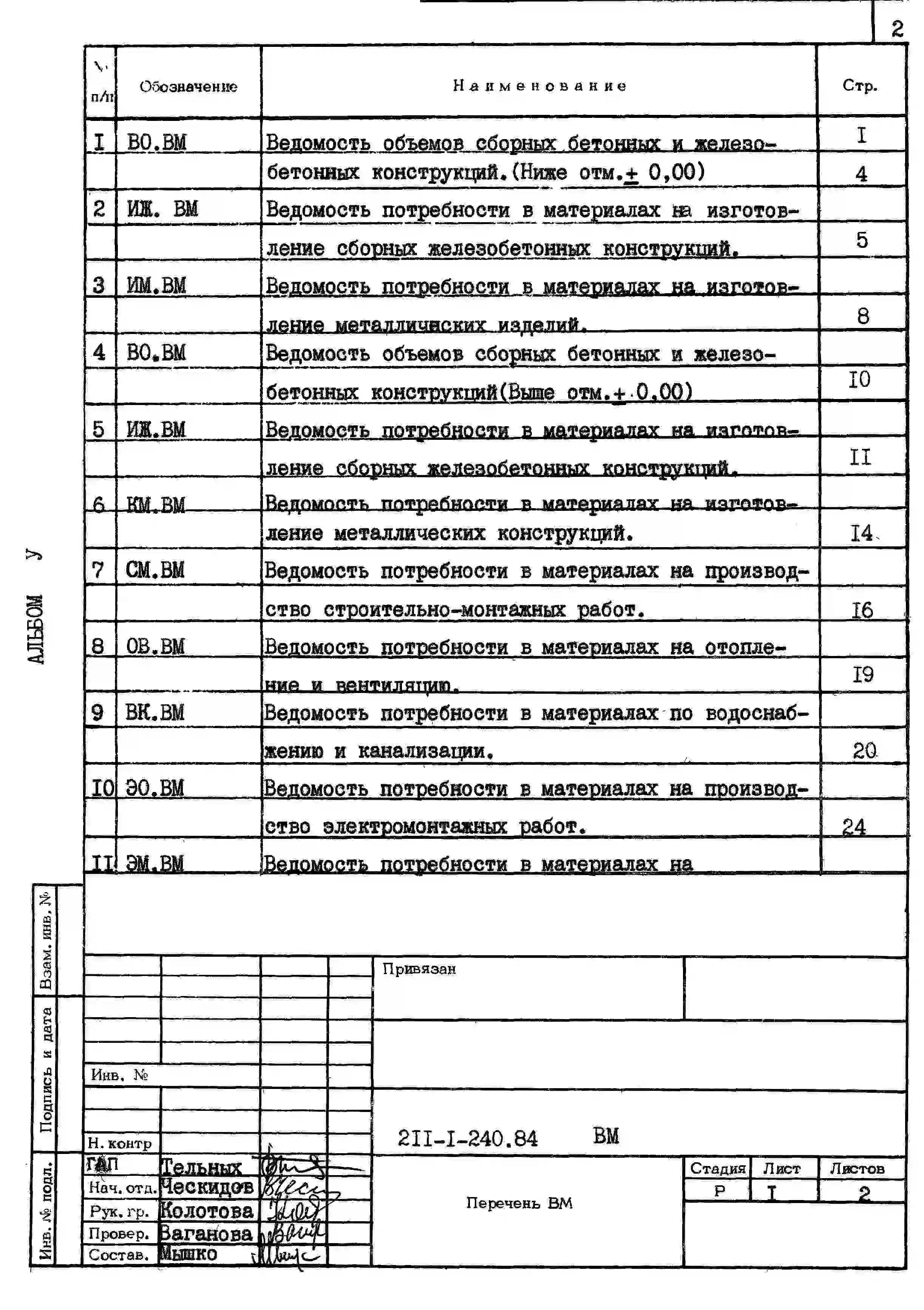

Альбом 5
Ведомости потребности в материалах
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Описание проекта

Детские ясли-сад на 190 мест (в конструкциях серии 1.090.1-1).

Экспликация основных помещений.

1. Приемные – 35,8 м2.

2. Игральные-столовые – 103,9 м2.

3. Спальни ясельных групп – 68,8 м2.

4. Буфетные – 5,9 м2.

5. Туалетные – 24,1 м2.

6. Раздевальные – 107,1 м2.

7. Групповые – 304,2 м2.

8. Спальня дошкольных групп – 306,1 м2.

9. Буфетные – 18,7 м2.

10. Туалетные – 96,1 м2.

11. Зал гимнастических занятий – 105,3 м2.

12. Кладовая спортинвентаря – 6,8 м2.

13. Медицинская комната – 8,6 м2.

14. Процедурный кабинет – 10,7 м2.

15. Приемная изолятора – 5,6 м2.

16. Палата заболевших детей – 10,5 м2.

17. Туалетная изолятора – 2,8 м2.

18. Комната приготовления дезсредств – 4,0 м2.

19. Кабинет заведующего – 8,5 м2.

20. Методический кабинет – 14,5 м2.

21. Комната завхоза – 4,9 м2.

22. Комната персонала – 14,5 м2.

23. Туалет персонала, душевая – 5,7 м2.

24. Кухня-заготовочная – 42,4 м2.

25. Моечная – 6,6 м2.

26. Кладовая сухих продуктов – 12,0 м2.

27. Кладовая овощей – 5,2 м2.

28. Загрузочная – 5,1 м2.

29. Электрощитовая – 8,2 м2.

30. Стиральная разборочная – 20,7 м2.

31. Сушильная гладильная – 13,5 м2.

32. Кладовая чистого белья – 10,9 м2.

33. Коридоры, холл – 107,2 м2.

34. Хозяйственная кладовая – 7,2 м2.

35. Венткамера, узел управления – 33,5 м2.

Строительные конструкции и изделия.

Фундаменты – ленточные; сборные железобетонные плиты по серии 1.112-5, вып.2, 4, типоразмеров – 5.

Бетонные блоки по ГОСТ 13579-78, типоразмеров – 6.

Вариант – свайные по ГОСТ 19804.1-79, типоразмеров – 2.

Стены наружные – 3-х слойные (вариант однослойные) стеновые панели толщиной 350 мм по серии 1.090.1-1, вып.2-4 (2-1), типоразмеров – 4.

Стены внутренние – железобетонные панели толщиной 160 по серии 1.090.1-1, вып.4-1, типоразмеров – 8.

Перекрытия, покрытие – сборные железобетонные панели толщиной 220 мм по серии 1.090.1-1, вып.5-1, типоразмеров – 4.

Перегородки – гипсобетонные толщиной 80 мм по серии 1.231-1, вып.1, типоразмеров – 20.

Кровля – рулонная плоская из 4-х слоев биостойкого рубероида с защитным слоем из гравия.

Лестницы – сборные железобетонные по серии 1.050.1-2, вып.1, типоразмеров – 2.

Полы – линолеум и керамическая плитка по серии 2.244-1, вып.4, 3.

Окна – с раздельными переплетами с двойным остеклением по серии 1.236-6, вып.1, часть 1, 2. Типоразмеров – 2.

Вариант – с тройным остеклением по серии 1.236.5-9, типоразмеров – 2.

Двери внутренние – по серии 1.136-10, типоразмеров – 3.

Двери наружные – деревянные входные по серии 1.136.5-19, типоразмеров – 5.

Наибольшая масса монтажного элемента (внутренняя стеновая панель) – 7,42 т.

Отделка наружная – панели – облицовка стеклоплиткой; окна, двери – покраска масляной краской; цокольные панели, входы – покраска силикатной краской.

Внутренняя отделка – окраска, облицовка глазурованной плиткой.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой и противопожарный от городской сети. Напор на вводе Н=12 м, напор при пожаре Нпож.=19,5 м.

Канализация – хозяйственно-бытовая в городскую сеть.

Водосток – внутренний с открытым выпуском на рельеф.

Отопление – центральное – водяное, система бифилярная с конвекторами «Комфорт». Температура теплоносителя 95-700С.

Вентиляция – вытяжная естественная и частично приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – централизованное из теплового пункта. Напор на вводе 13 м.

Электроснабжение – от городских сетей напряжением 380/220 В.

Освещение – лампы накаливания и люминесцентные.

Слаботочные устройства – радиофикация, телефонные вводы, пожарная сигнализация.

Оснащение здания – модулированное секционное электрооборудование для пищеблока.

Дополнительные данные.

Проект разработан взамен типового проекта 211-1-240.

Показатели приведены для условий строительства при расчетной температуре наружного воздуха минус 300С.

За расчетную единицу принято одно место (190).

Сметы составлены в нормах и ценах 1984 г.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
