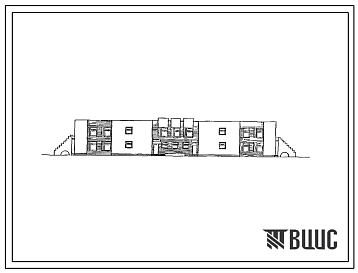

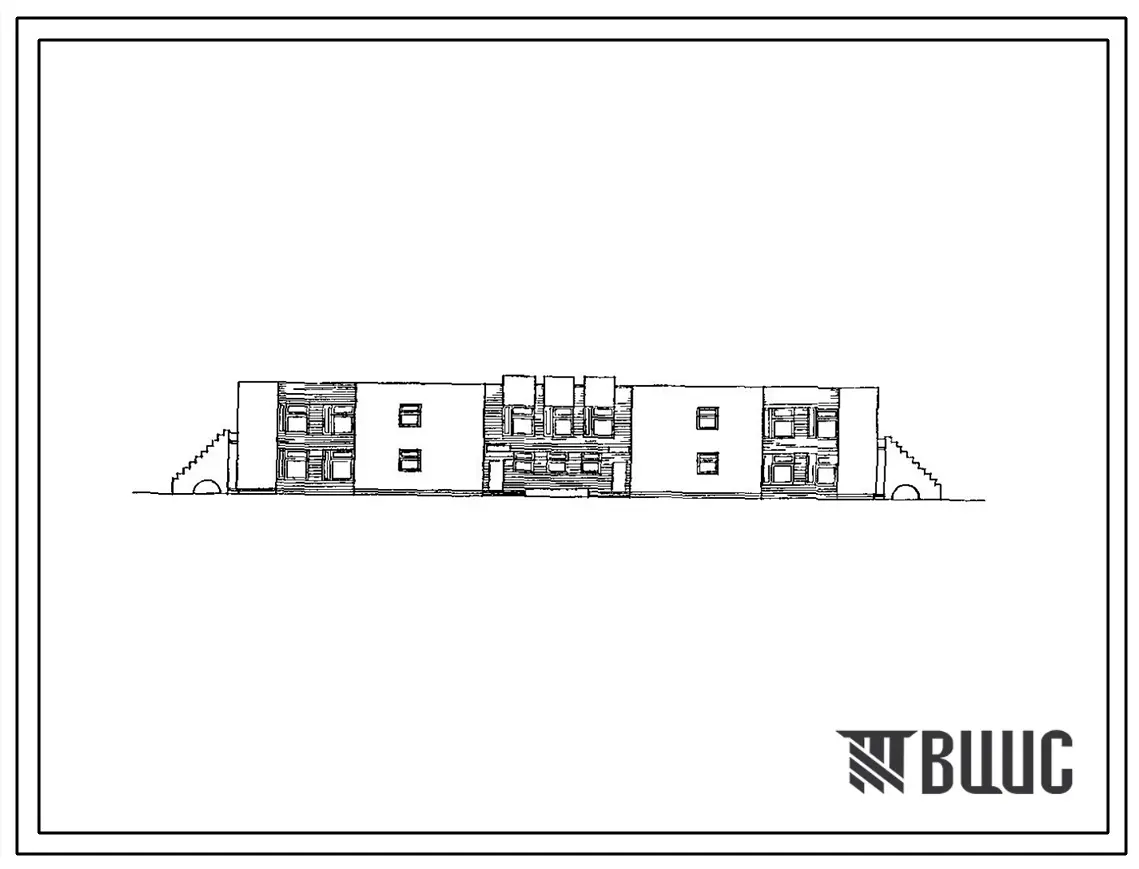

Типовой проект 214-1-270.83 Детский ясли – сад на 8 групп (190 мест). Здание двухэтажное. Стены из кирпича. Объем 6660м?

Общие данные

Номер проекта

214-1-270.83

Наименование проекта

Детский ясли – сад на 8 групп (190 мест). Здание двухэтажное. Стены из кирпича. Объем 6660м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

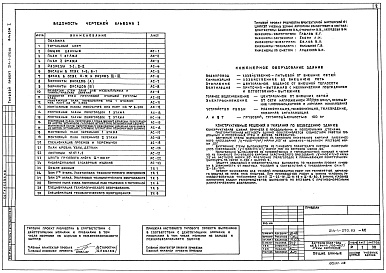

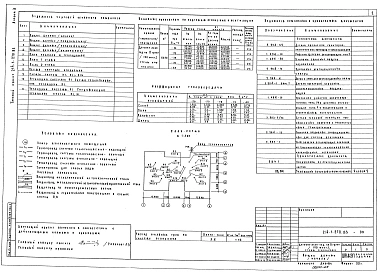

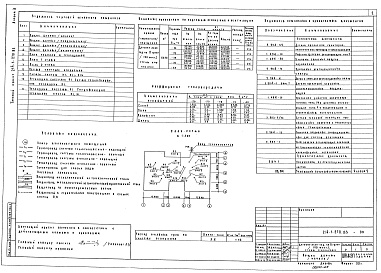

Состав проекта
Номер альбома
Наименование
Состав альбома

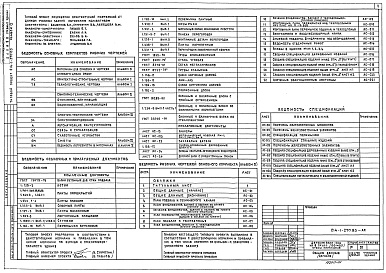

Альбом 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

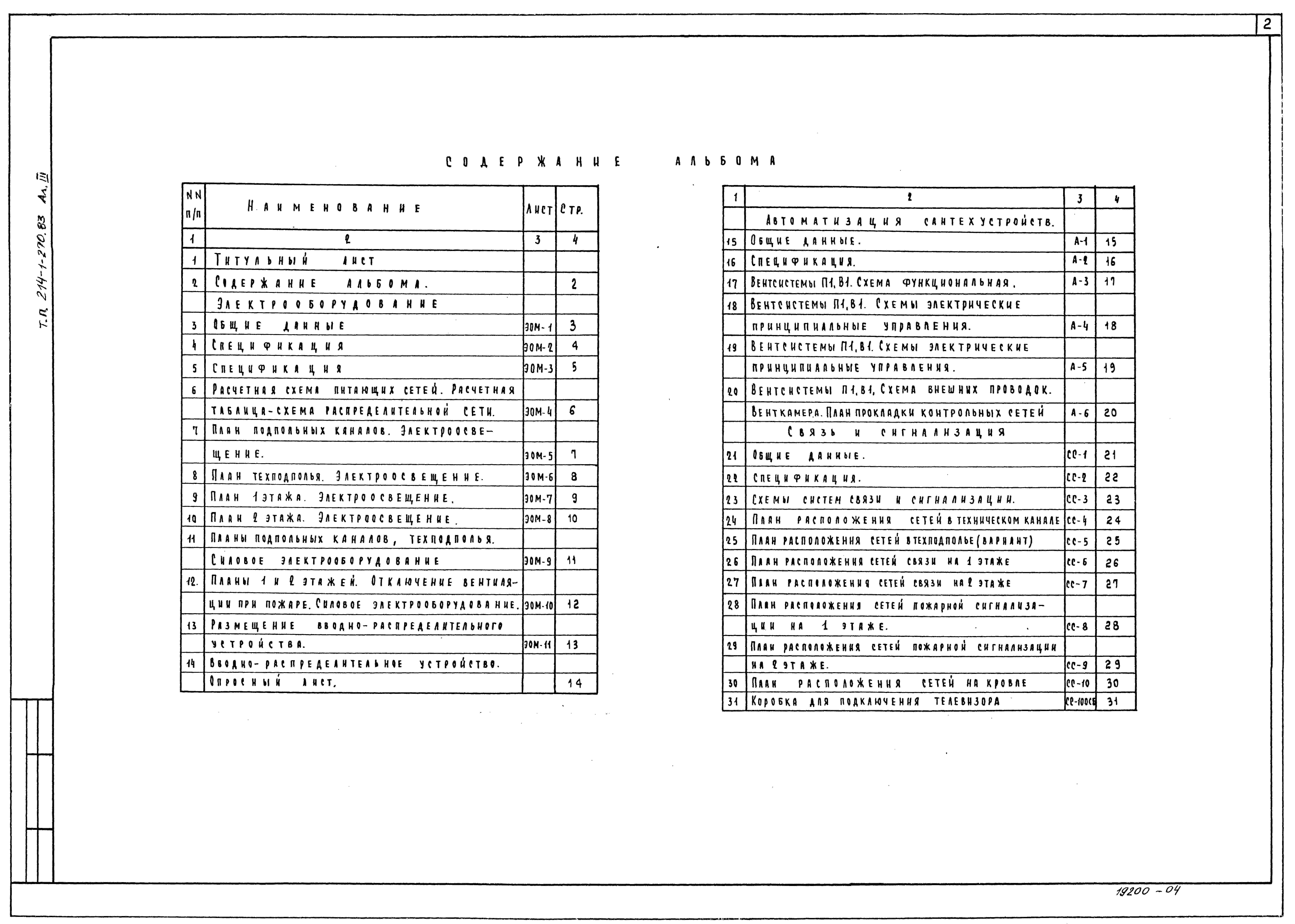

Альбом 4

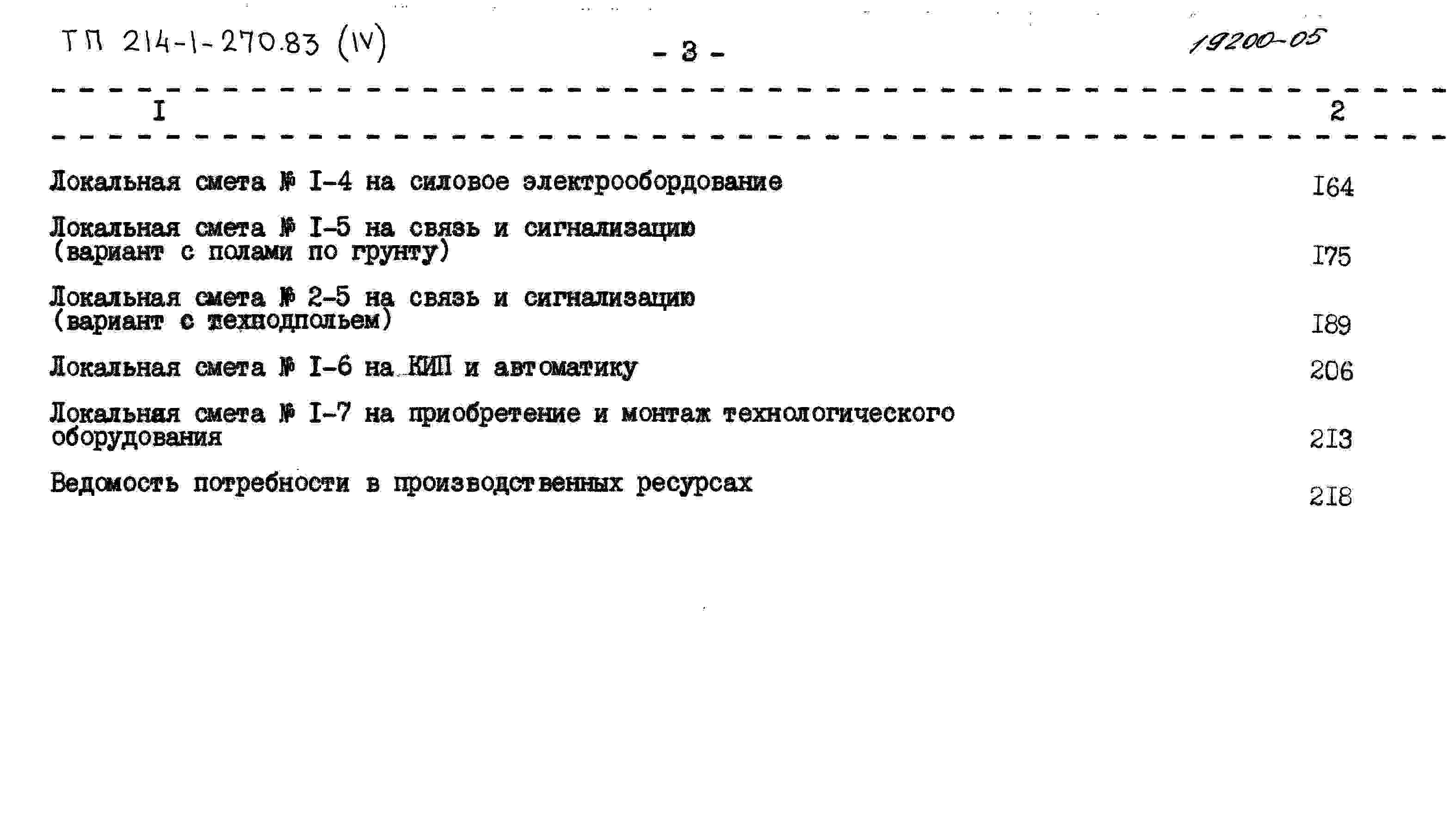

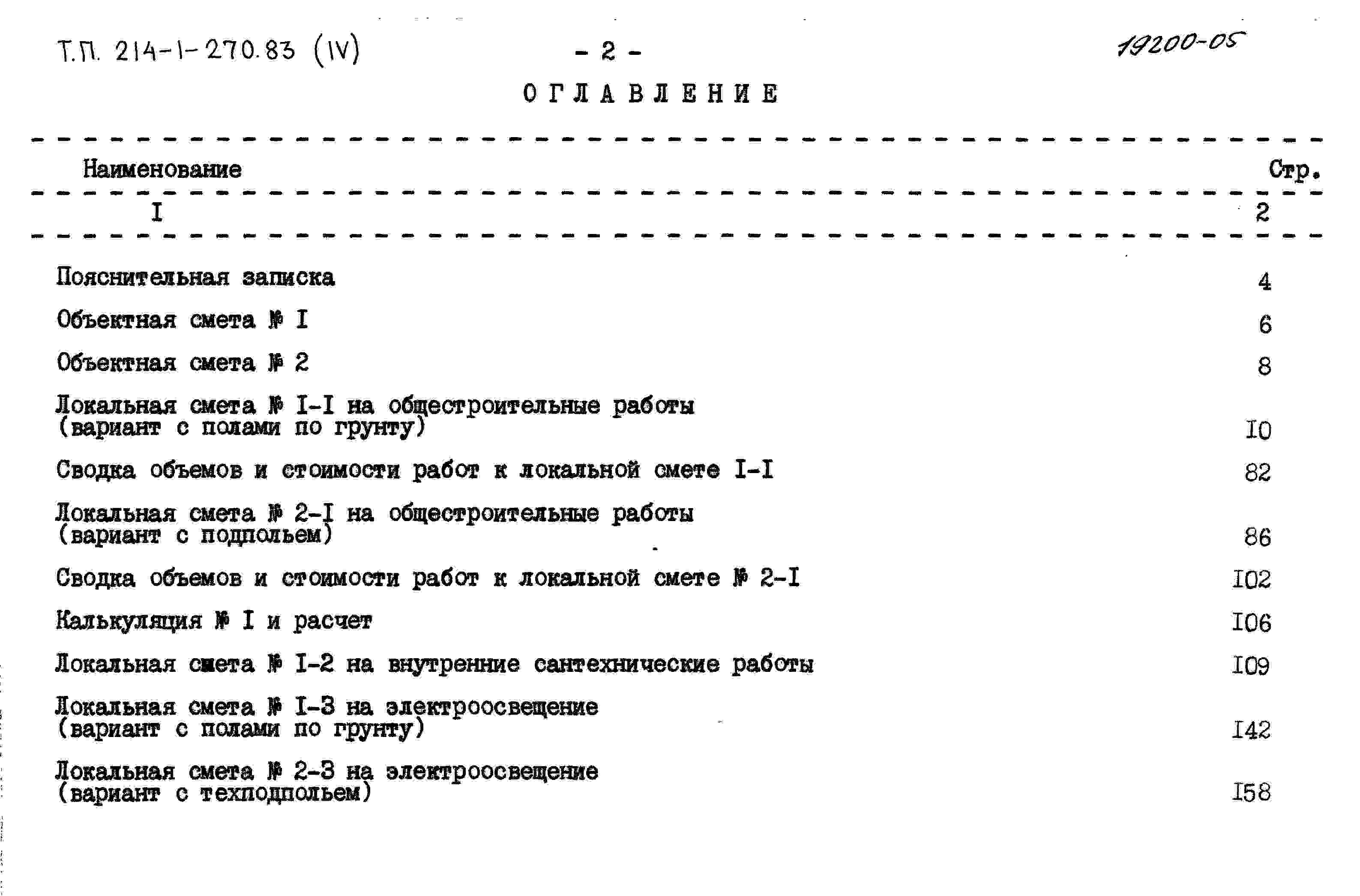

Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

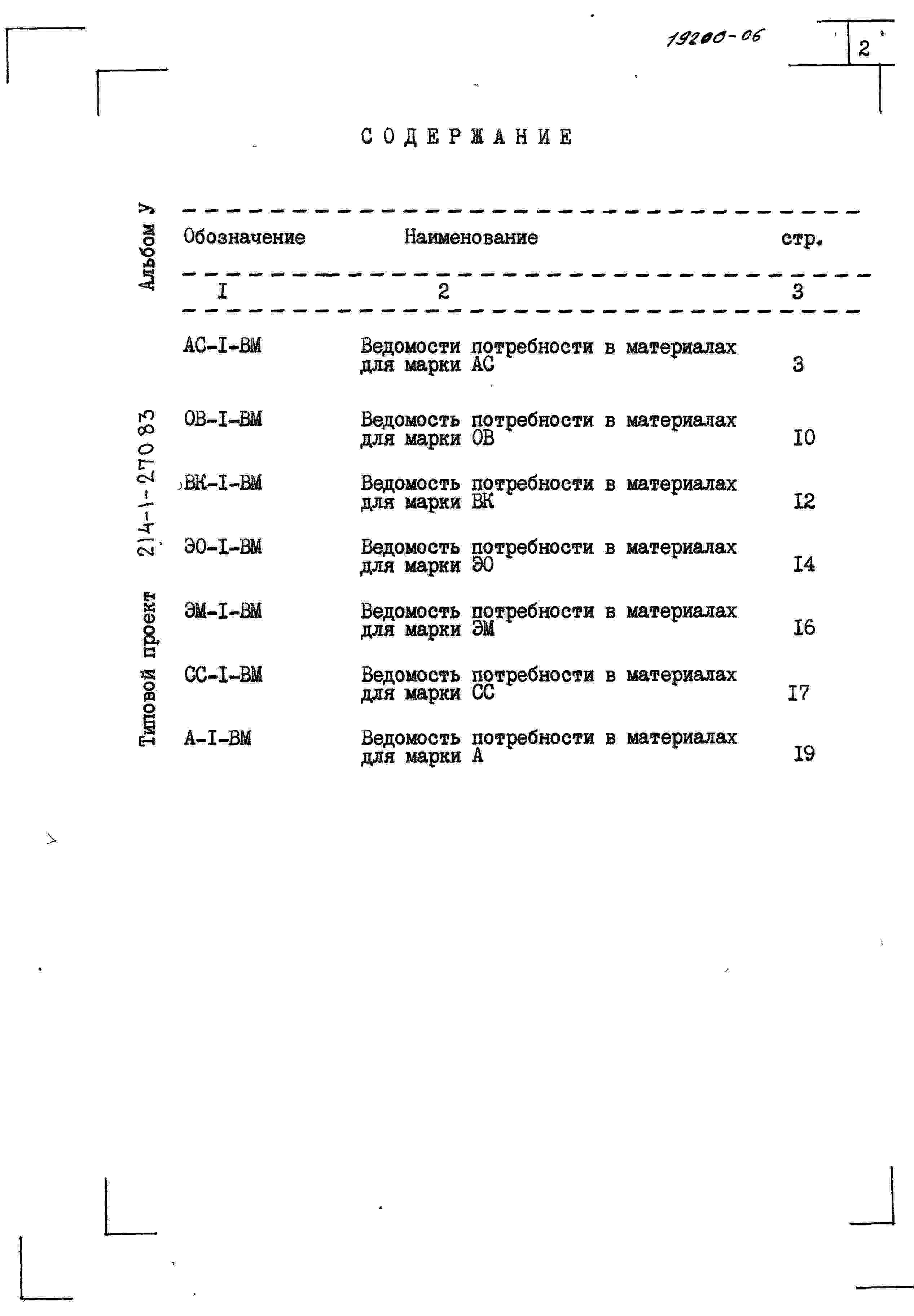

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Спецификация оборудования. Часть 3 Электротехническое оборудование
Новое название альбома:
Альбом 6
Спецификация оборудования. Часть 1 Технологическое оборудование
Новое название альбома:
Альбом 6
Спецификация оборудования. Часть 2 Санитарно-техническое оборудование
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Детские ясли-сад на 8 групп (190 мест). Стены кирпичные.

Экспликации помещений.

1 этаж.

1. Тамбур загрузки – 2,90 м2.

2. Тамбур входной – 2,90 м2.

3. Загрузочная – 5,70 м2.

4. Кухня с раздаточной – 36,06 м2.

5. Моечная – 7,23 м2.

6. Кладовая овощей – 5,20 м2.

7. Кладовая сухих продуктов – 7,51 м2.

8. Электрощитовая – 7,02 м2.

9. Стиральная – 15,55 м2.

10. Гладильная – 9,95 м2.

11. Хозтовары – 12,72 м2.

12. Процедурный кабинет – 8,42 м2.

13. Медицинская комната – 8,42 м2.

14. Приемная – 5,34 м2.

15. Палата – 6,24 м2.

16. Туалетные – 2,80 м2.

17. Комната персонала – 11,90 м2.

Средняя ясельная группа.

18. Приемная – 18,45 м2.

19. Игральная – 50,51 м2.

20. Спальня – 36,47 м2.

21. Туалетная – 12,85 м2.

22. Буфетная – 3,23 м2.

Младшая, средняя, дошкольные группы.

23. Раздевальная – 18,19 м2.

24. Групповая – 52,63 м2.

25. Спальня – 46,55 м2.

26. Туалетная – 15,00 м2.

27. Коридор – 40,60 м2.

2 этаж.

28. Венткамера – 11,13 м2.

29. Кладовая чистого белья – 10,22 м2.

30. Методический кабинет – 12,31 м2.

31. Комната завхоза – 10,22 м2.

32. Кабинет заведующего – 11,13 м2.

33. Зал для музыкальных и гимнастических занятий – 96,00 м2.

34. Раздевальная – 18,19 м2.

35. Групповая – 52,63 м2.

36. Спальня – 46,55 м2.

37. Туалетная – 14,20 м2.

38. Буфетная – 3,23 м2.

39. Коридор – 54,70 м2.

Строительные конструкции и изделия.

Фундаменты – ленточные бутобетонные.

Блоки стен подвала – по ГОСТ 13579-78.

Наружные стены – глиняный пустотелый кирпич пластического прессования по ГОСТ 7484-78 с облицовкой лицевым кирпичом.

Внутренние стены – глиняный полнотелый кирпич пластического прессования.

Перегородки – глиняный пустотелый кирпич, сборные гипсобетонные по серии 1.231.9-7, вып.1, типоразмеров – 16, поэлементной сборки по серии 1.231-4, вып.1, типоразмер – 1.

Козыри входов – сборные железобетонные по серии 1.238-1, вып.1.

Покрытия и перекрытия – многопустотные панели по серии 1.141-1, вып.58, 60, 61, типоразмеров – 15, по серии 1.241.1, вып.1, типоразмеров – 2, по серии 1.242-2, типоразмеров – 2.

Перемычки – брусковые и плитные железобетонные по серии 1.138-10, вып.1, 2. Типоразмеров – 20.

Лестницы – сборные бетонные и железобетонные по серии 1.252-3, 1.251-3. Вып.1. Типоразмеров – 5.

Кровля – плоская, невентилируемая, рулонная с внутренним востоком. Утеплитель – пенобетон γ=400 кг/м3.

Полы – линолеум, керамическая плитка, бетонные по серии 2.244-1, вып.4.

Окна – по ГОСТ 16289-80. Типоразмеров – 7, по серии 1.236-6, вып.1. Часть 1. Типоразмеров – 7.

Двери – по серии 1.136-11. Типоразмеров – 5, по серии 1.136-10. Типоразмеров – 5.

Наибольшая масса монтажного элемента (плита покрытия) – 3,2 т.

Отделка наружная – облицовка лицевым пустотелым кирпичом, ГОСТ 7484-78.

Внутренняя отделка – окраска, облицовка керамической плиткой.

Инженерное оборудование.

Водопровод - хозяйственно-противопожарный от местной сети. Напор на вводе – 23 м.

Канализация – хозяйственная – к местным сетям. Ливнестоки – к местным сетям.

Отопление – центральное водяное от внешнего источника. Параметры теплоносителя Т=95-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – от наружных сетей. Напор на вводе – 19,75 м.

Электроснабжение – от наружных сетей напряжением 380/220 В.

Лифт грузовой – грузоподъемностью 100 кг.

Устройство связи – радио, телефон, пожарная сигнализация, телевидение.

Дополнительные данные.

Расчетный показатель вместимости детских яслей-сада – 1 место. Основные показатели проекта приведены для расчетной температуры наружного воздуха – 300С. Сметная документация выполнена в нормах и ценах 01.01.1984 г.

Нормативные документы

Номер документа
Наименование
Кирпич и камни керамические лицевые. Технические условия (не действует на территории РФ)
