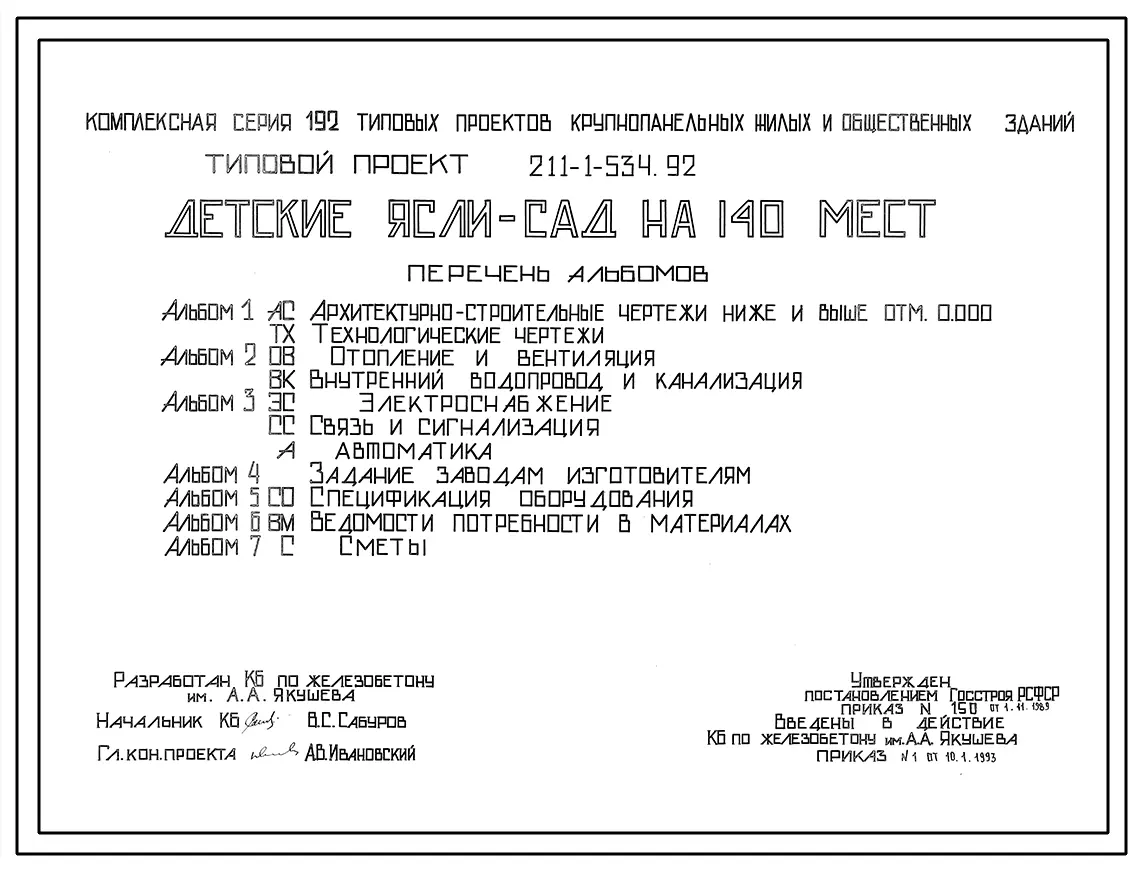

Типовой проект 211-1-534.92 Детские ясли-сад на 140 мест. Здание двухэтажное. Стены из трехслойных керамзитобетонных панелей. Объем 5649м?

Общие данные

Номер проекта

211-1-534.92

Наименование проекта

Детские ясли-сад на 140 мест. Здание двухэтажное. Стены из трехслойных керамзитобетонных панелей. Объем 5649м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Купить чертежи малым комплектом On Line
Наименование
Описание комплекта
Количество
листов
Формат
чертежей
Цена
комплекта

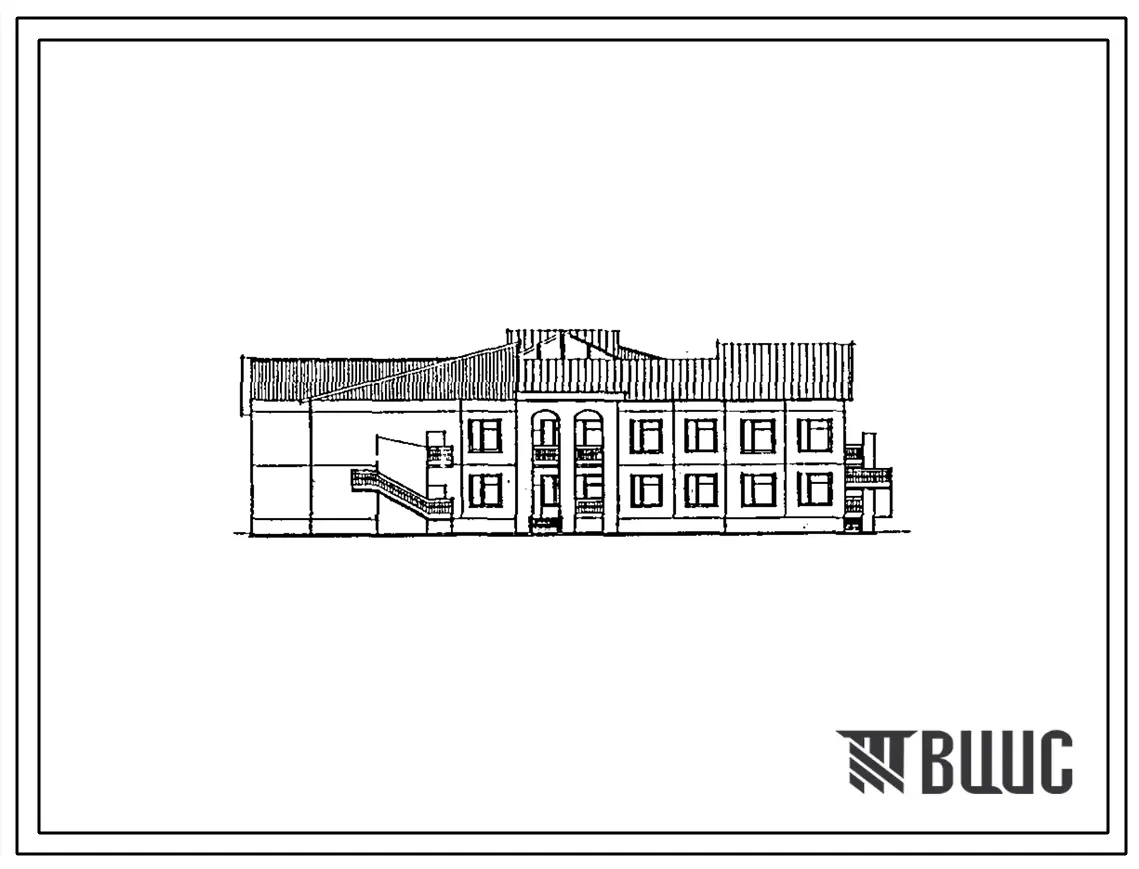

211-1-534.92 Фасады, Планы, Разрезы
Альбом 1  Лист 5, 19 - 23
6
TIF
1500 руб.
Купить паспорт проекта On Line
Наименование
Описание
Формат
поставки
Цена
паспорта
Паспорт проекта
211-1-534.92
Краткое описание проекта
PDF
360 руб.


Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта



Купить альбом или проект целиком по безналичному расчету
Номер альбома
Наименование
Состав альбома
Проект целиком
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

Детские ясли сад на 140 мест

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты — ленточные, сборные, железобетонные плиты по ГОСТ 13580-85 Типоразмеров — 8

Блоки бетонные для стен подвала по ГОСТ 13579-78 Типоразмеров — 6

Стены наружные — 3-х слойные корамзитобетонные панели толщиной 350 мм Серия 192 Типоразмеров — 10

Стены цокольные — однослойные из легкого бетона толщиной 300 мм Серия 192 Типоразмеров — 7

Стены внутренние — керамзитобетонные панели толщиной 160 мм. Серия 192. Типоразмеров — 7

Прекрытия — железобетонные панели с круглыми пустотами. Толщиной 220 мм Серия 192. Типоразмеров — 6

Перегородки — кирпичные, гипсобетонные. Толщиной 80 мм. Серия 192. Типоразмеров — 6

Крыша — скатная по деревянным стропилам

Кровля — волнистые асбестоцементные листы

Полы — паркет, керамическая плитка, линолиум

Окна и балконные двери раздельные с двойноым остеклением ГОСТ 11214-86. Типоразмеров — 1

Окна раздельные с двойным остеклением ГОСТ 16289-86. Типораземеров — 5

Двери по ГОСТ 24698-81; ГОСТ 6629-74 Типоразмеров — 5

Наибольшая масса монтажного элемента (внутренняя стеновая панель) — 6,40 т

ОТДЕЛКА НАРУЖНАЯ

Отделка стеновых панелей выполняется в заводских условиях

ВНУТРЕННЯЯ

Побелка покраска, облицовка глазурованной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод — хоз. питьевой Напор на вводе — 26 м

Канализация — хозяйственно-бытовая в наружную сеть

Отопление — центральное от внешенй сети

Параметры теплоносителя 95-70 °С

Вентиляция — приточно-вытяжная с механическим побуждением и естественная

Горячее водоснабжение — центральное от внешней сети. Расчетный напор — 16м

Электроснабжжение — от местной сети напряженим 380/220В. Освещение люминисцентное лампами накаливания

Устройства связи — Местная телефонная сеть, местное радиовещание, электрофикация, сеть центрального телефидиния, пожарно-охранная сигнализация

ОСНАЩЕНИЕ ЗДАНИЯ

Оборудование кухни и санузлов — электрические плиты, мойки, унитазы, душевые поддоны, умывальники, раковины


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расчетный показатель — 1 место. Сметная документация строительства в числителе в ценах 1984г, в занменателе в ценах 1991г. Письмо №14Д от 6.09.90 г.

Разработаны варианты фасадов, перекрытий пустотных шириной 1,5 мм, керамзитобетонных перегородок, входа, внутренней отделки помещений, оконных переплетов спаренных с тройным остеклением, отопление и вентиляция для температур наружного воздуха — 20 °С. Вариант с теневым навесом

Нормативные документы

Номер документа
Наименование
Плиты железобетонные ленточных фундаментов. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
