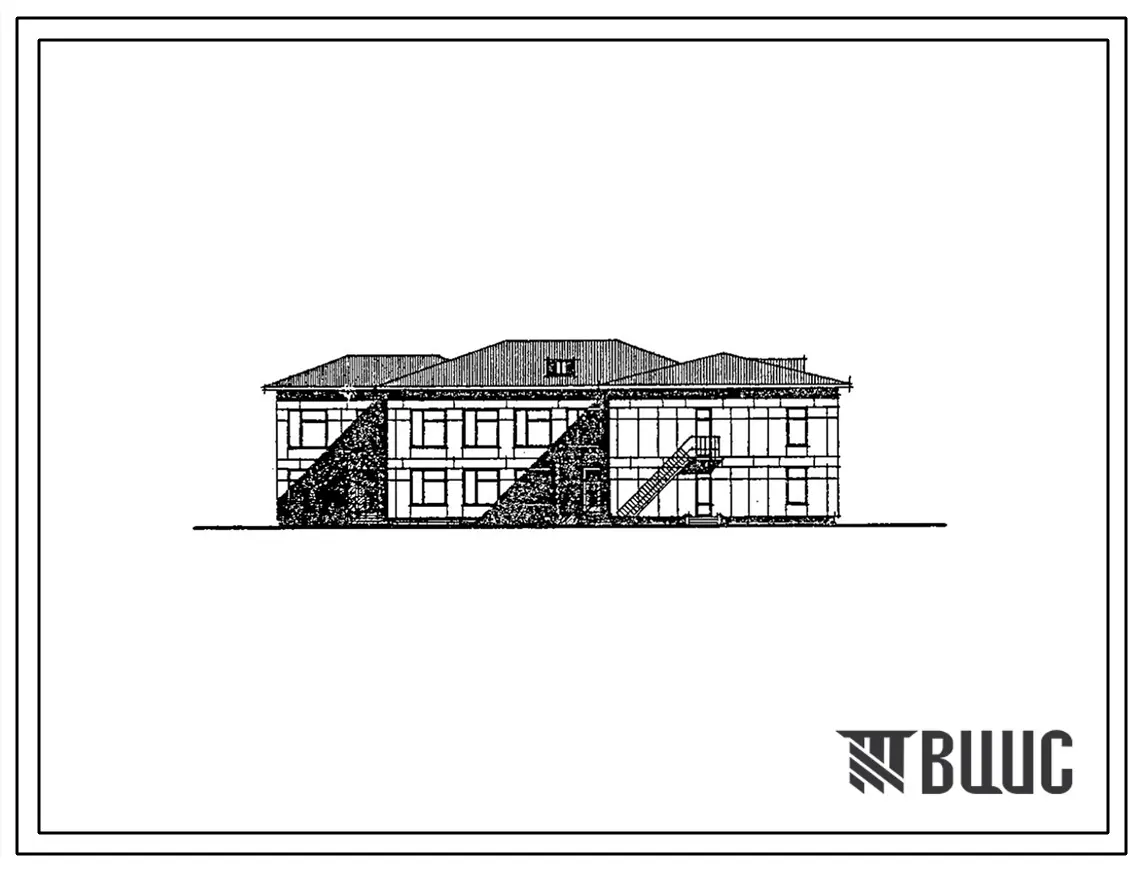

Типовой проект 213-1-360.86 Детские ясли - сад на 140 мест. Здание двухэтажное. Стены из крупных легкобетонных блоков. Объем 4843м?

Общие данные

Номер проекта

213-1-360.86

Наименование проекта

Детские ясли - сад на 140 мест. Здание двухэтажное. Стены из крупных легкобетонных блоков. Объем 4843м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

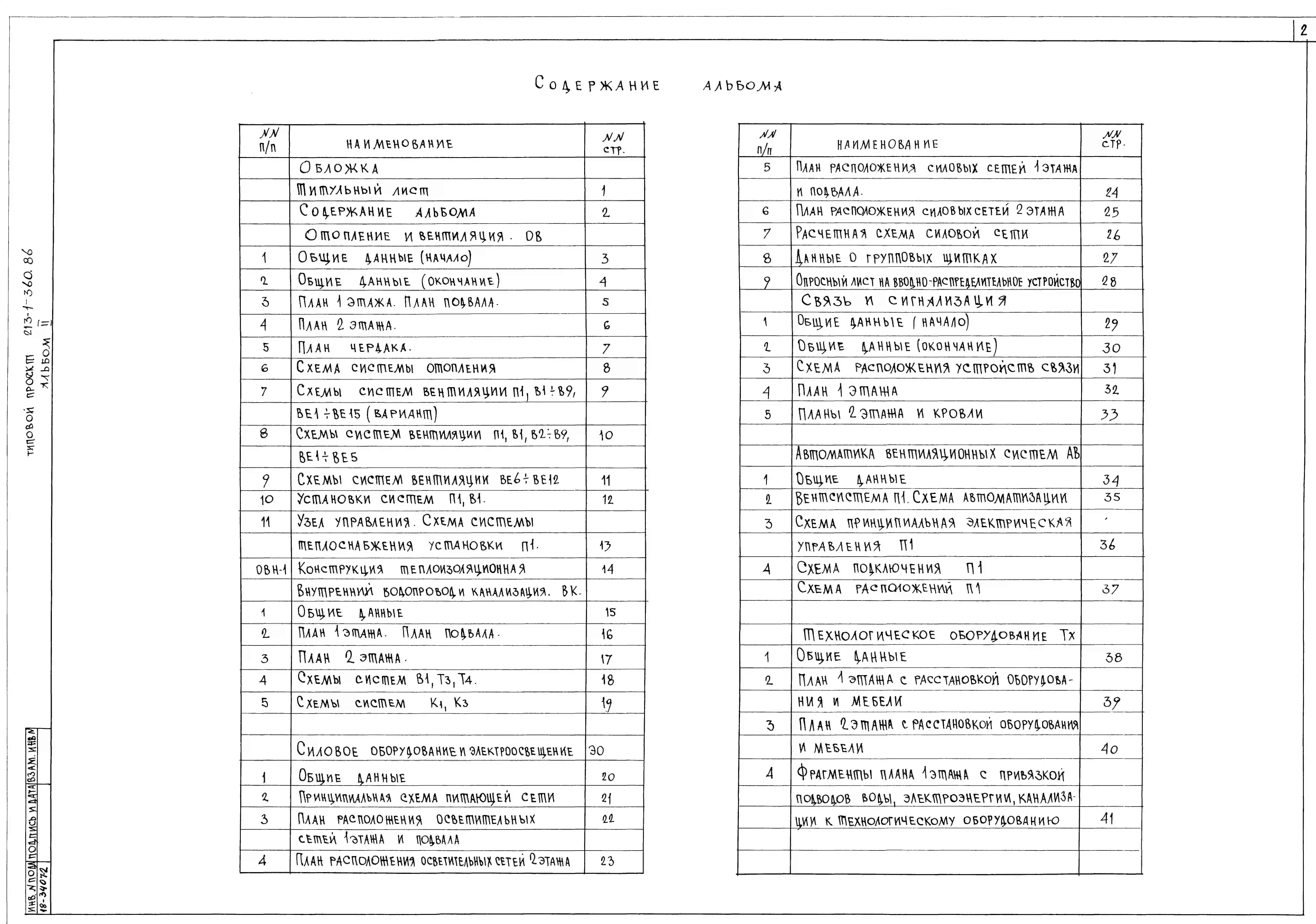

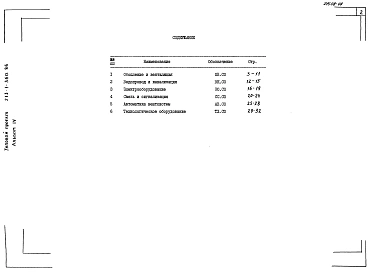

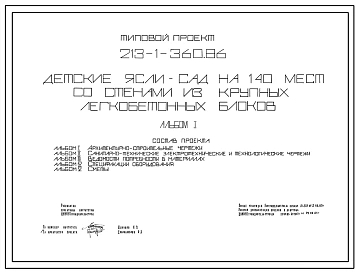

Состав проекта
Номер альбома
Наименование
Состав альбома

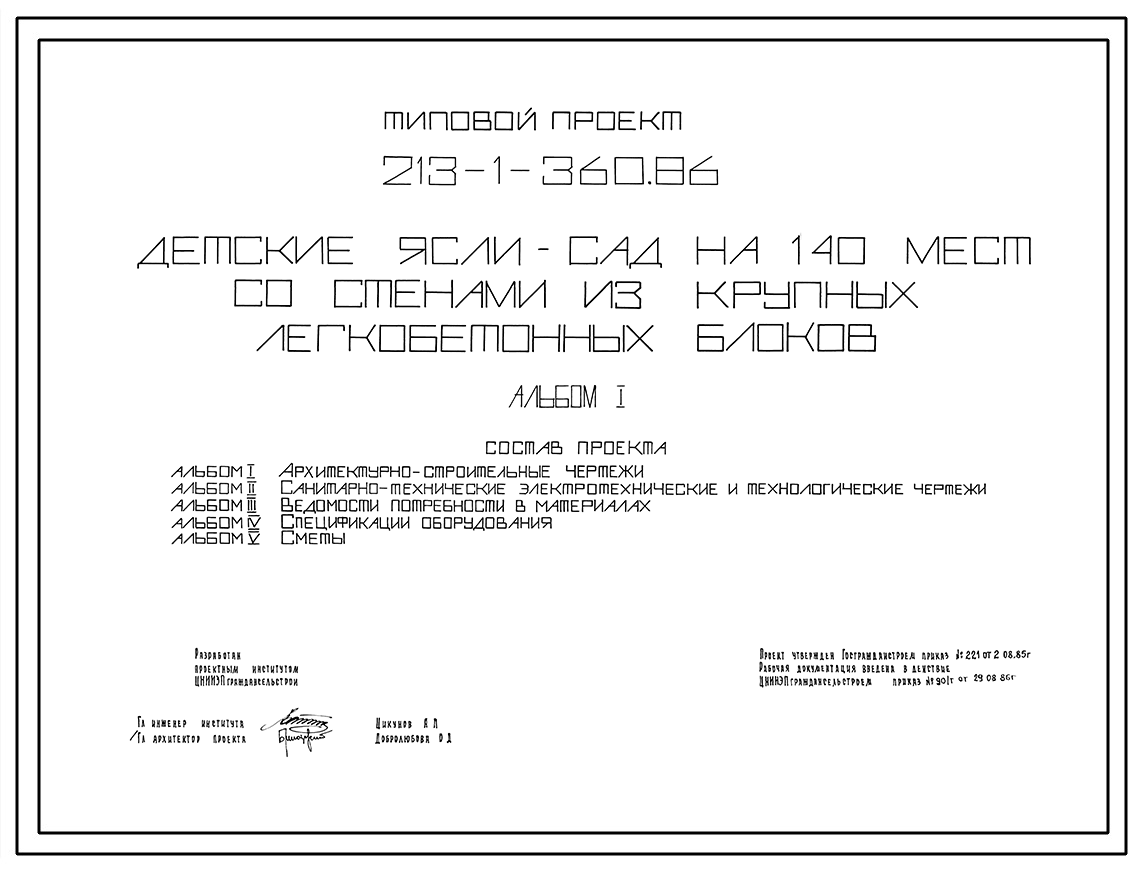

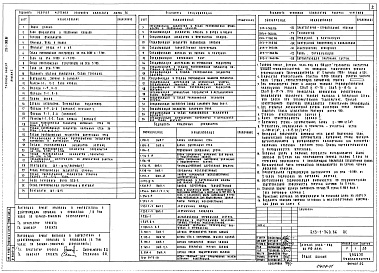

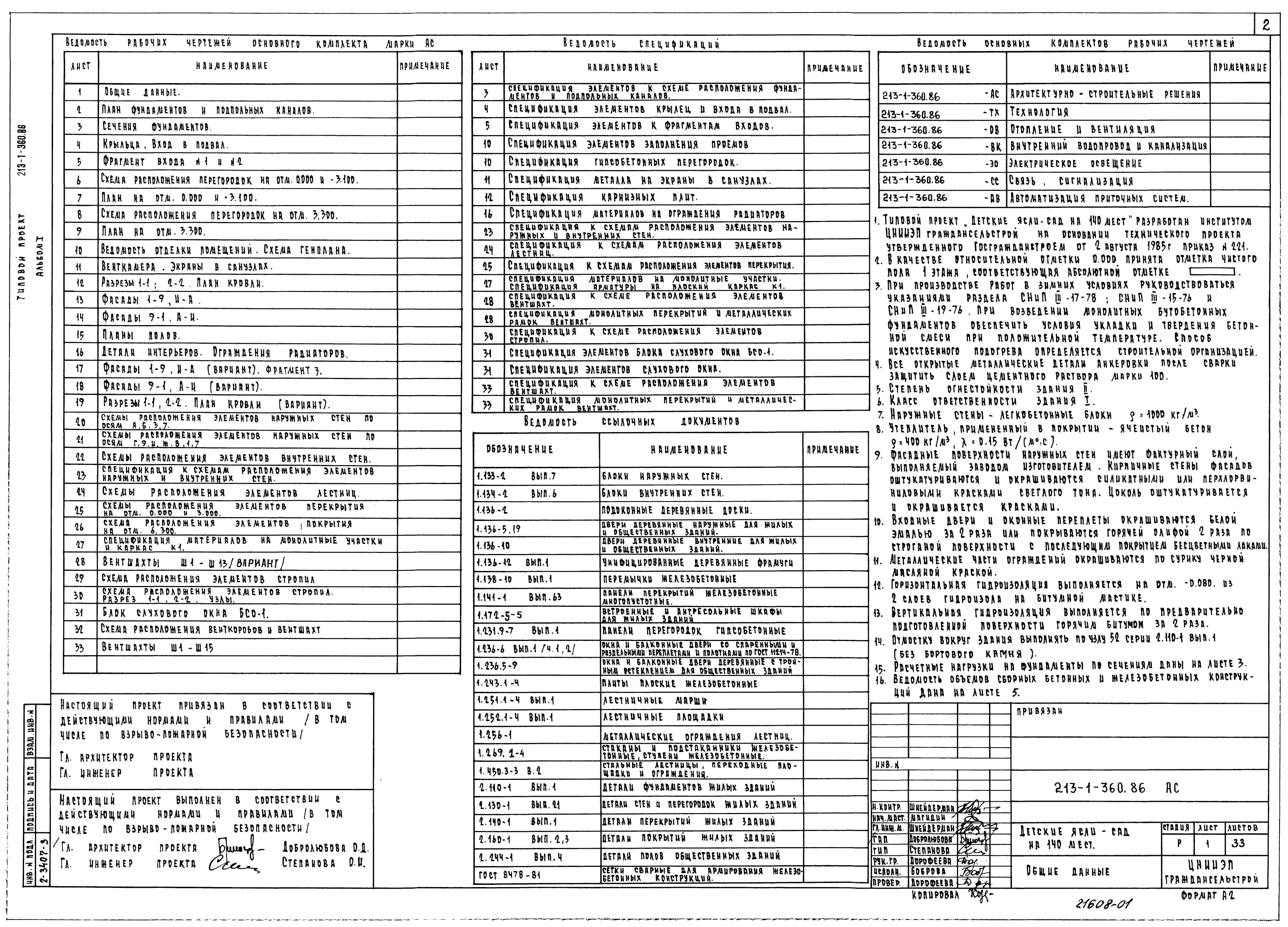

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

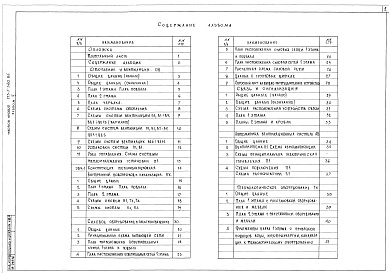

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

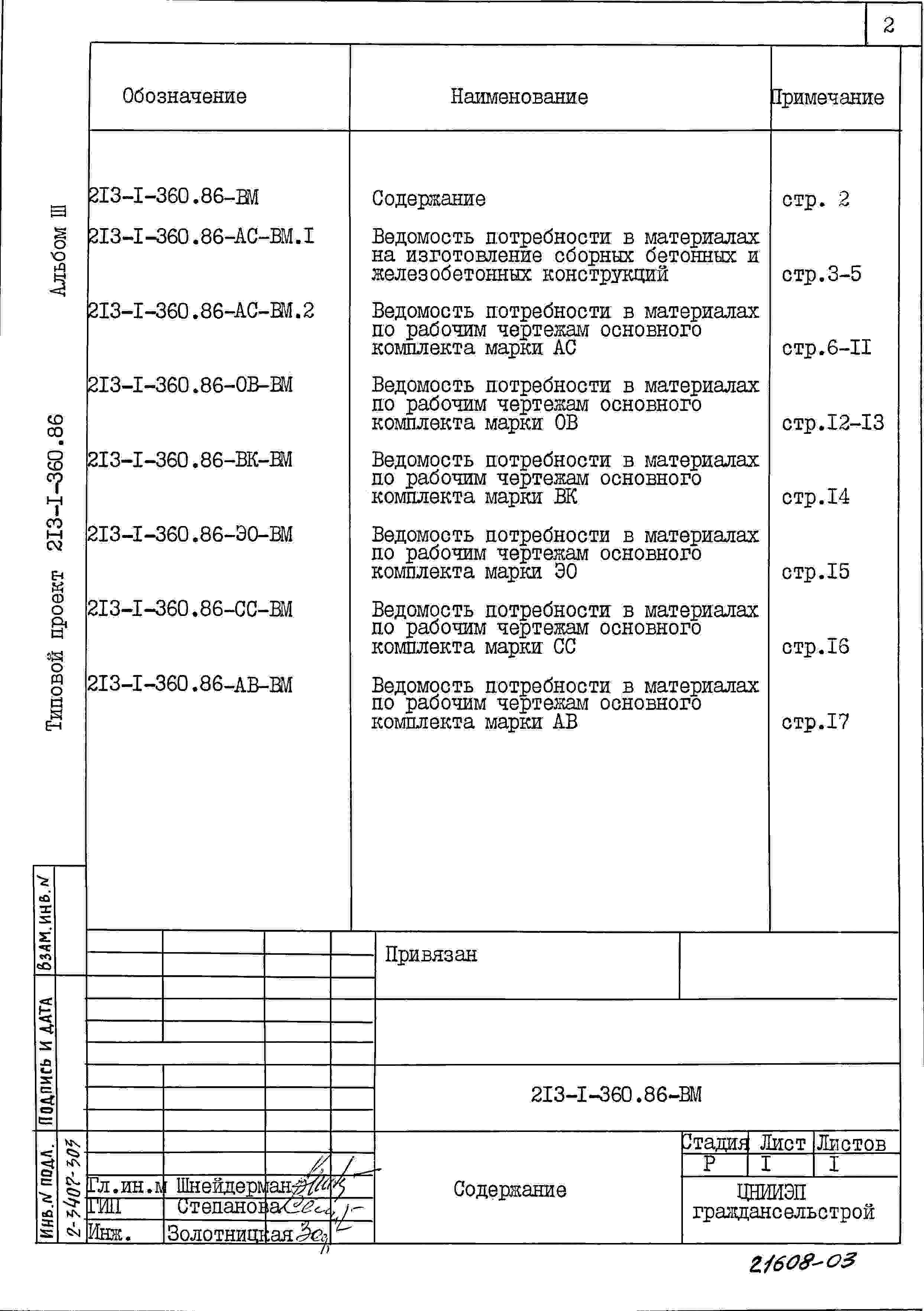

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

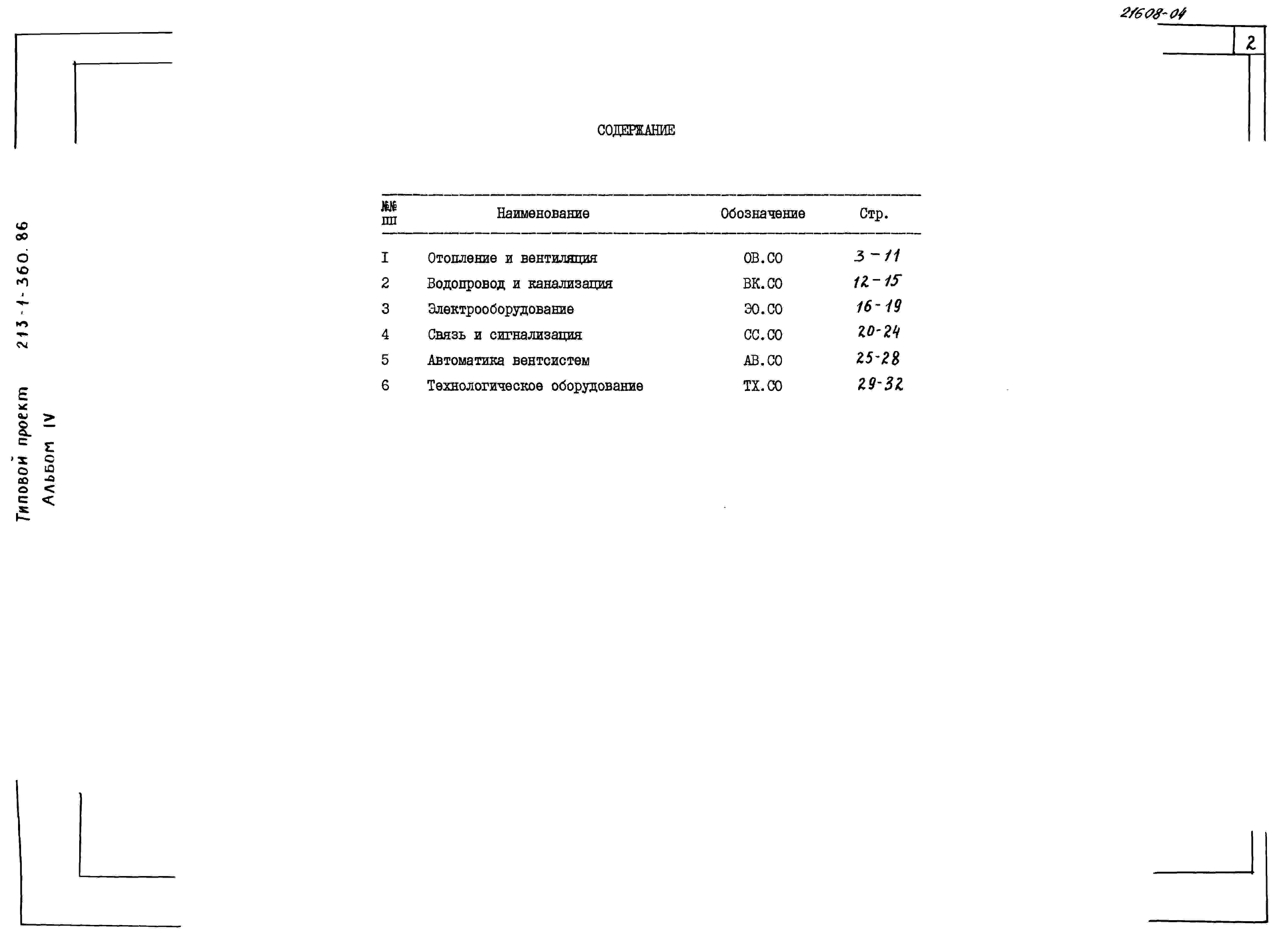

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

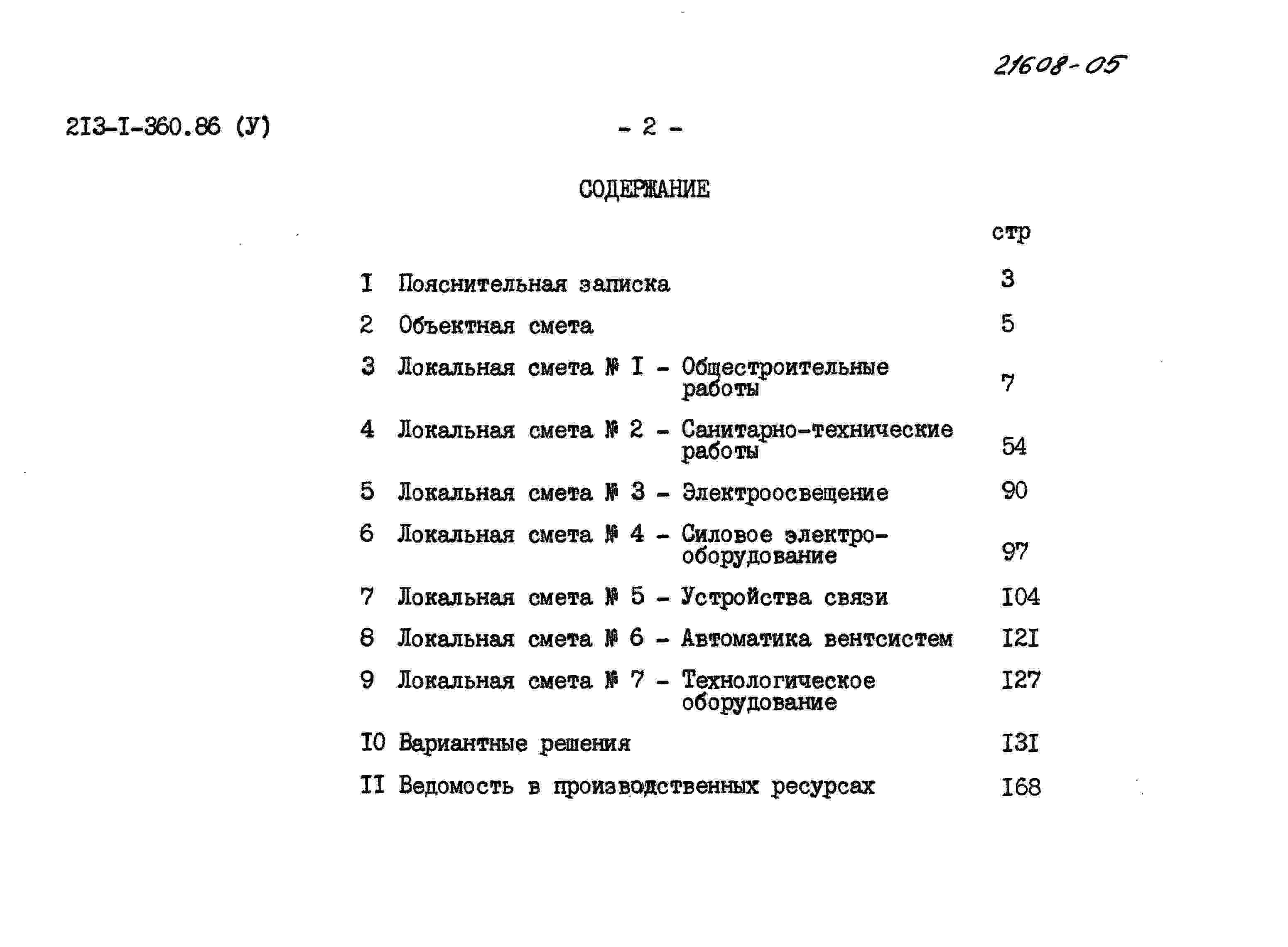

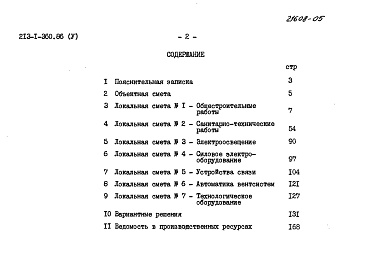

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Детские ясли-сад на 140 мест со стенами из легкобетонных блоков.

Экспликация помещений.

1 этаж.

1. Групповая – 99,76 м2.

2. Игральная – 54,64 м2.

3. Раздевальная – 36,00 м2.

4. Приемная – 18,00 м2.

5. Спальня – 138,05 м2.

6. Туалетные – 40,71 м2.

7. Буфет – 9,00 м2.

8. Вестибюль – 15,50 м2.

9. Палата – 7,72 м2.

10. Медицинская комната – 8,14 м2.

11. Кладовая сухих продуктов – 8,37 м2.

12. Кладовая овощей – 4,87 м2.

13. Загрузочная – 8,10 м2.

14. Кухня – 19,72 м2.

15. Заготовочный цех – 13,92 м2.

16. Моечная – 3,56 м2.

17. Стиральная – 14,00 м2.

18. Гладильная – 10,00 м2.

19. Кладовая чистого белья – 8,18 м2.

20. Электрощитовая – 6,02 м2.

21. Санузел – 9,39 м2.

22. Коридор – 30,67 м2.

23. Тамбур – 6,27 м2.

2 этаж.

24. Групповая – 99,76 м2.

25. Игральная – 54,64 м2.

26. Раздевальная – 36,00 м2.

27. Приемная – 18,00 м2.

28. Спальни – 138,05 м2.

29. Туалетные – 40,71 м2.

30. Буфет – 9,00 м2.

31. Зал для музыкальных и гимнастических занятий – 80,04 м2.

32. Кабинет заведующего – 16,24 м2.

33. Методический кабинет – 14,66 м2.

34. Комната персонала – 12,76 м2.

35. Кладовая – 5,32 м2.

36. Кладовая спортинвентаря – 9,67 м2.

37. Холл – 22,00 м2.

38. Коридор – 10,80 м2.

39. Венткамера – 7,72 м2.

40. Подвал – 24,18 м2.

Строительные конструкции и изделия.

Конструктивная схема с поперечными и продольными несущими стенами.

Фундаменты – ленточные бутобетонные из бута М50 и бетона М50.

Стены наружные – крупные легкобетонные блоки по серии 1.133-2, вып.7, типоразмеров – 29.

Стены внутренние – крупные легкобетонные блоки по серии 1.134-2, вып.6, типоразмеров – 14.

Перекрытия – сборные железобетонные многопустотные панели по серии 1.141-1, вып.63, типоразмеров – 9.

Перегородки – кирпичные, панельные гипсобетонные толщиной 80 мм по серии 1.231.9-7, вып.1, типоразмеров – 7.

Перемычки – сборные железобетонные по серии 1.138-10, вып.1, типоразмеров – 7.

Крыша – с холодным чердаком и наружным водостоком.

Кровля – асбестоцементная волнистые листы.

Лестницы сборные железобетонные по серии 1.251.1-4 и 1.252.1-4, типоразмеров – 2.

Наружные открытые лестницы – металлические по серии 1.450.3-3, вып.1.

Двери наружные по серии 1.136.5-19, 1.236-6, вып.1, типоразмеров – 4.

Двери – внутренние – по серии 1.136-10, типоразмеров – 5.

Окна – с раздевальными переплетами по серии 1.236-6, вып.1, типоразмеров – 2.

Встроенное оборудование – по серии 1.172.5-5, типоразмеров – 1.

Полы – линолеум, керамическая плитка, бетонные.

Наибольшая масса монтажного элемента (панель перекрытия) – 2,8 т.

Отделка наружная – расшивка швов с окраской красками ПХВ светлых тонов.

Внутренняя окраска- керамическая плитка, покраска, побелка.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой, расчетный напор у основания стояков Н=27,0 м.

Канализация – хозяйственно-бытовая в поселковую сеть.

Отопление – от наружных сетей с температурой теплоносителя 95-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – от наружных сетей.

Электроснабжение – от внешней сети, напряжением 380/220 В.

Освещение – лампами накаливания и люминесцентные.

Устройства связи – радио, телефон, телевидение, пожарная сигнализация.

Оснащение здания – оборудование санузлов – унитазы, умывальники, видуар, поддон с душевой сеткой.

Дополнительные данные.

Показатели приведены для условий строительства при расчетной температуре наружного воздуха минус 300С.

В проекте даны варианты: ограждающих конструкций и фундаментов к ним для расчетных температур наружного воздуха -200С, -400С; заполнения оконных проемов тройными переплетами; вариант с плоской кровлей; отопление и вентиляция – расчетных температур наружного воздуха -200С, -250С, -350С, -400С; теплоснабжение – от внешних источников с температурой теплоносителя 150-700С; калориферы при непосредственном подключении к теплосети 150-700С для Тн=-200С, -250С, -350С, -400С.
