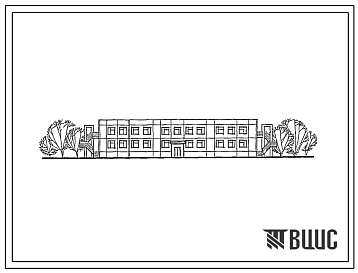

Типовой проект 211-1-457.88 Детские ясли - сад на 140 мест. Здание двухэтажное. Конструкции серии 1.090.1-1. Стены из однослойных керамзитобетонных панелей. Объем 4822м?

Общие данные

Номер проекта

211-1-457.88

Наименование проекта

Детские ясли - сад на 140 мест. Здание двухэтажное. Конструкции серии 1.090.1-1. Стены из однослойных керамзитобетонных панелей. Объем 4822м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

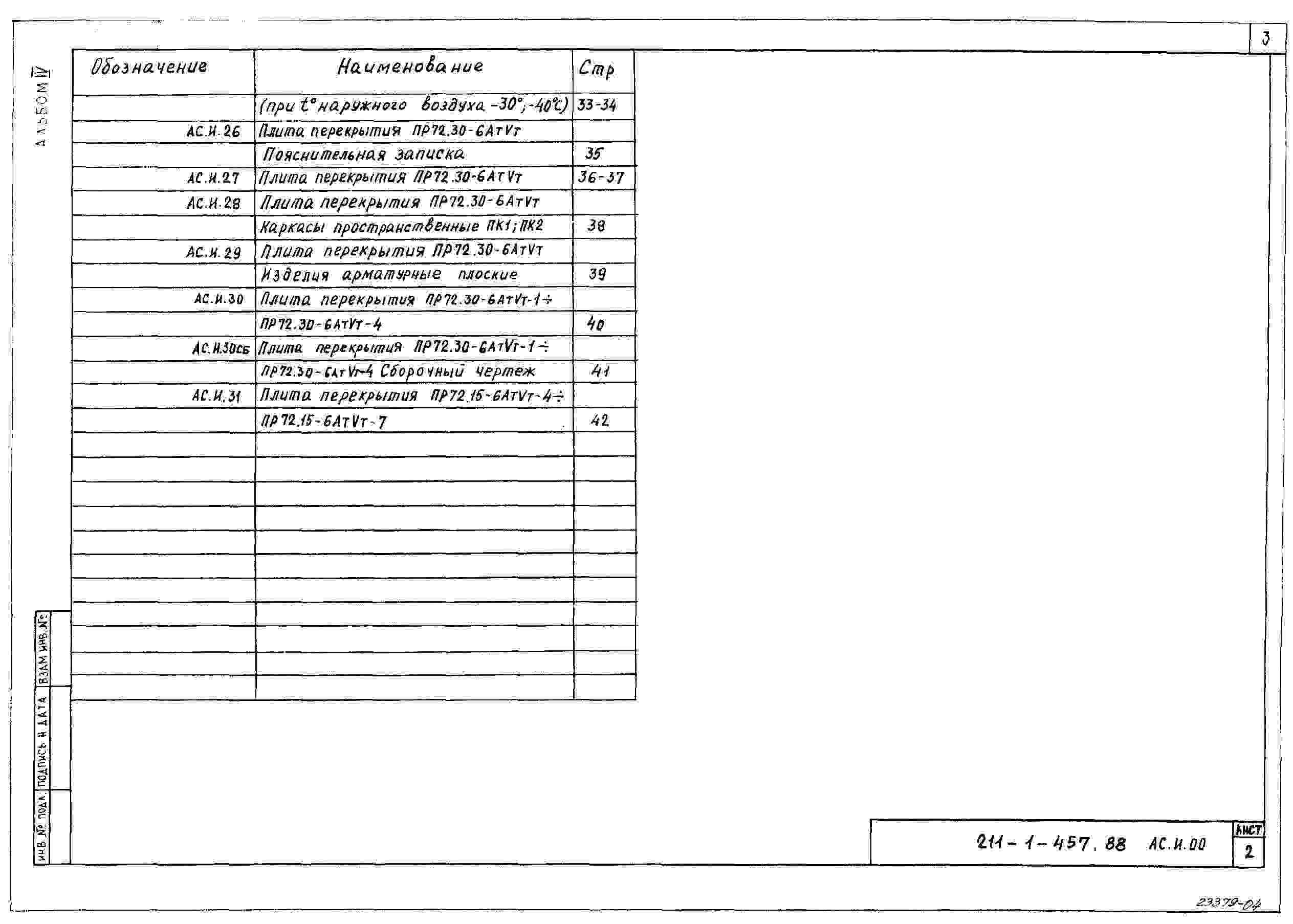

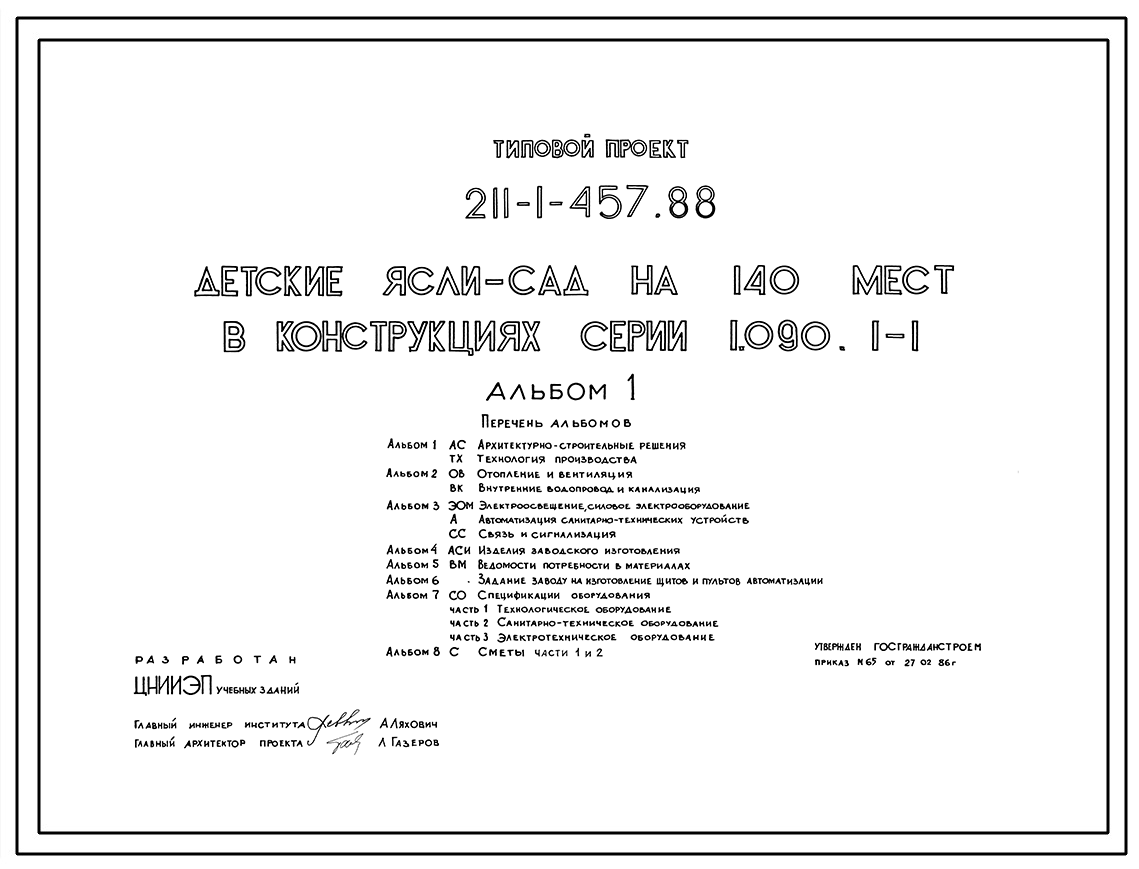

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

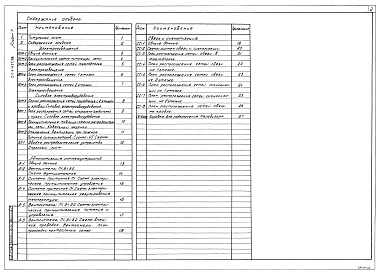

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4

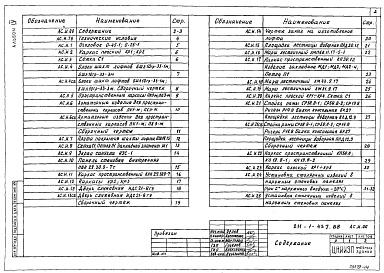

Изделия заводского изготовления
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6

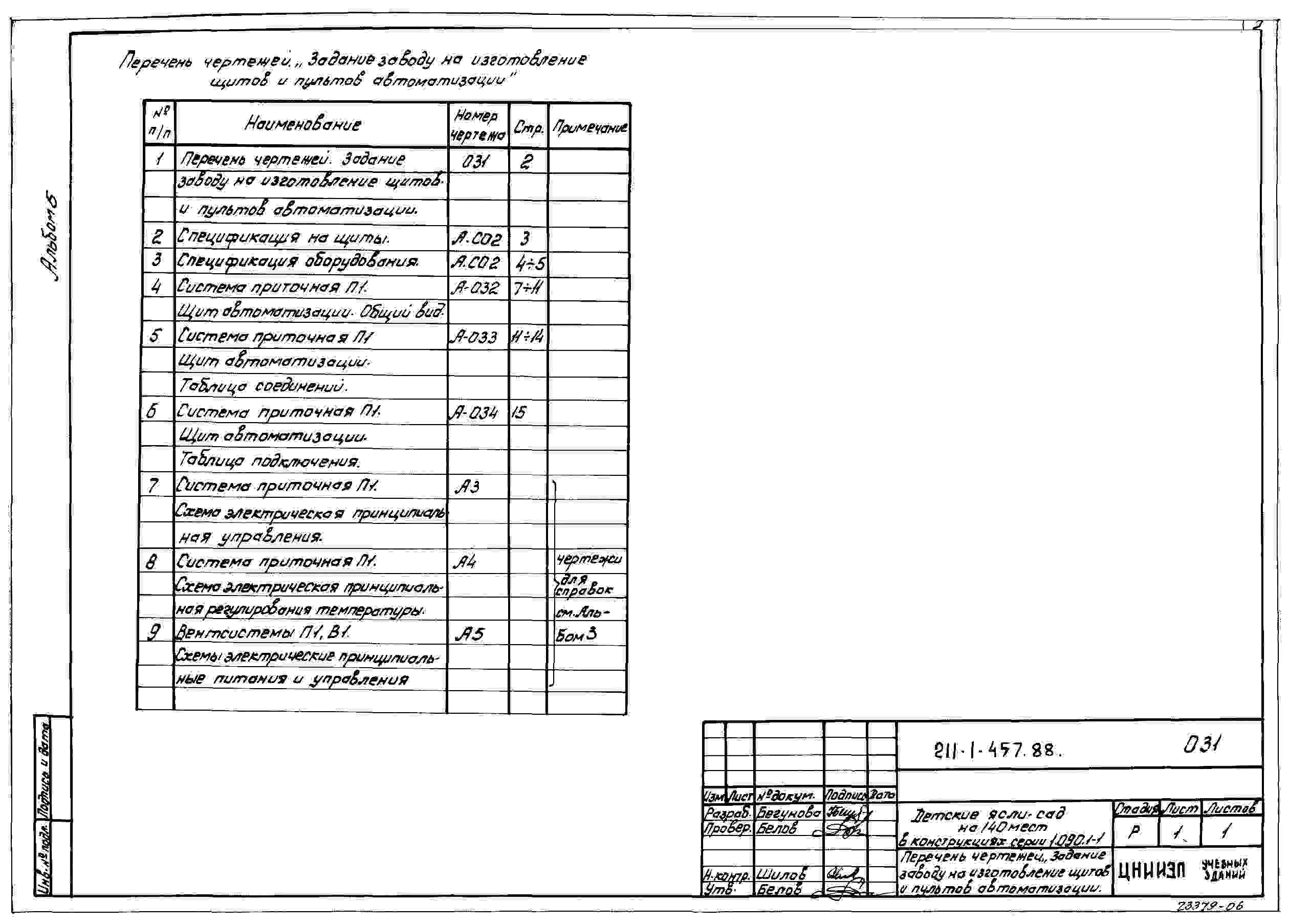

Задание заводу на изготовление щитов и пультов автоматизации
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 7
Спецификации оборудования. Часть 1 Технологическое оборудование
Новое название альбома:
Альбом 7
Спецификации оборудования. Часть 3 Электротехническое оборудование
Новое название альбома:
Альбом 7
Спецификации оборудования. Часть 2 Санитарно-техническое оборудование
Новое название альбома:
Альбом 8
Сметы. Часть 2
Новое название альбома:
Альбом 8

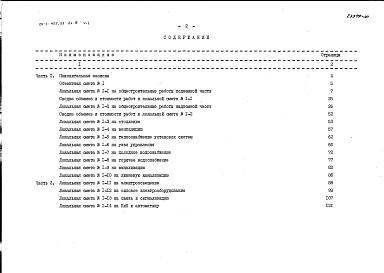

Сметы. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Детские ясли-сад на 140 мест в конструкциях серии 1.090.1-1.

Экспликация помещений.

1 этаж.

1. Приемная – 37,4 м2.

2. Раздельная – 20,0 м2.

3. Игральная – 100,2 м2.

4. Групповая – 50,1 м2.

5. Спальня – 149,4 м2.

6. Туалет – 50,7 м2.

7. Буфетная – 9,0 м2.

8. Приемная изолятора – 4,5 м2.

9. Палата – 6,6 м2.

10. Медкомната – 7,7 м2.

11. Туалет изолятора – 4,6 м2.

12. Гладильная – 10,0 м2.

13. Стиральная – 12,0 м2.

14. Кухня с раздаточной – 22,3 м2.

15. Заготовочный цех, моечная – 14,2 м2.

16. Кладовая сухих продуктов – 7,1 м2.

17. Кладовая овощей – 3,6 м2.

18. Загрузочная – 3,6 м2.

19. Комната персонала – 10,8 м2.

20. Туалет персонала – 1,5 м2.

21. Душевая персонала – 1,8 м2.

22. Коридор – 14,4 м2.

23. Тамбуры – 12,9 м2.

2 этаж.

24. Раздевальная – 58,2 м2.

25. Групповая – 150,3 м2.

26. Спальня – 149,4 м2.

27. Туалет - 50,7 м2.

28. Буфетная – 9,0 м2.

29. Кабинет заведующего – 9,0 м2.

30. Кастелянтская, кладовая чистого белья – 9,9 м2.

31. Инвентарная – 5,2 м2.

32. Зал для гимнастических упражнений – 71,2 м2.

33. Хозяйственная кладовая – 6,7 м2.

34. Методически кабинет – 16,3 м2.

35. Холл – 13,9 м2.

36. Коридор – 4,5 м2.

Венткамера.

Строительные конструкции и изделия.

Фундаменты – сборные железобетонные по ГОСТ 13580-85. Типоразмеров – 6. Блоки бетонные стен подвалов по ГОСТ 13579-78. Типоразмеров – 9.

Стены наружные – цокольные, этажные и парапетные – трехслойные панели по серии 1.090.1-1, вып.1-2. Типоразмеров – 8, вып.2, 4. Типоразмеров – 22.

Стены внутренние – цокольные и этажные – сборные железобетонные панели по серии 1.090.1-1, вып.3-1. Типоразмеров – 4, вып.4-1. Типоразмеров – 6.

Перекрытия и покрытие – сборные железобетонные панели по серии 1.090.1-1, вып.5-1. Типоразмеров – 5.

Вентиляционные блоки – сборные железобетонные по серии 1.034.1-1, вып.1. Типоразмеров – 2, вып.4. Типоразмер – 1.

Лестница – сборные железобетонные по серии 1.050.1-2, вып.1. Типоразмеров – 6.

Перемычки – сборные железобетонные по серии 1.038.1-1, вып.1. Типоразмер – 1. Вып.2. Типоразмер – 1.

Перемычки – сборные гипсобетонные по серии 1.231.9-7, вып.2, часть 1, 2. Типоразмеров – 14, по серии 1.231.9-7, вып.1. Типоразмеров – 4.

Окна деревянные – по серии 1.236.5-9. Типоразмеров – 2.

Двери деревянные – по серии 1.136-10. Типоразмеров – 6, по серии 1.136.5-19. Типоразмеров – 3.

Фрамуги – по серии 1.136-12, вып.1. Типоразмер – 1.

Полы – линолеум, дощатые, керамическая плитка по серии 2.244-1, вып.4.

Кровля – рулонная плоская из 4-х слов рубероида с защитным слой из гравия. Утеплитель из ячеистых бетонов. Γ=400 кгс/м3.

Наибольшая масса монтажного элемента (наружная стеновая панель) – 8,83 т.

Отделка наружная – отделка стен и цоколя декоративными цветными бетонами.

Внутренняя отделка – побелка, покраска, облицовка глазурованной плиткой.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=22,3 м.

Канализация – хозяйственная в городскую сеть.

Ливнестоки – в городскую сеть.

Отопление – центральное, водяное от городских сетей. Параметры теплоносителя Т=95-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – от внешней сети. Напор на вводе Н=14,9 м.

Электроснабжение – от городских сетей напряжением 380/220 В.

Устройства связи – радиофикация, телефонизация, телевидение, пожарная сигнализация, селекторная связь.

Оснащение здания – оборудование кухни и санузлов – электрические плиты, мойки, унитазы, душевые поддоны, умывальники, видуары.

Дополнительные данные.

Расчетный центр вместимости детских яслей-сада – 1 место. Сметная документация составлена в нормах и ценах 1984 г. В проекте разработан вариант свайных фундаментов.
